Адаптеры питания
Адаптеры являются стационарным оборудованием и конструктивно выполнены в пластиковых корпусах, различных исполнений, предназначенных для установки на DIN-рейку 35 мм или для навесного монтажа (только АП-07.02).
Функции
- Обеспечение электроснабжения нагрузки с одним входом электропитания от нескольких входов:
- путём объединения нескольких фаз: 2-х фаз для АП-01 ВЛСТ 346.00.000-05 и АП-01 ВЛСТ 346.00.000-06 или трёх фаз для АП-04, АП-06, АП-07.01 и АП-07.02.
- путём питания нагрузки от одного из двух источников питания, подключенных ко входам АП-08.01.
- Объединение нескольких фаз по ВЧ для построения PLC-сети для АП-01 ВЛСТ 346.00.000-05, АП-01 ВЛСТ 346.00.000-06, АП-04 и АП-06.
- Бесперебойное питание внешних устройств от свинцово-кислотных аккумуляторных батарей для АП-01 ВЛСТ 346.00.000-05, АП-01 ВЛСТ 346.00.000-07, АП-03 и АП-08.01, либо встроенных суперконденсаторных элементов питания для АП-02, АП-07.01, АП-07.02 и АП-09.2.
- Ограничение импульсных перенапряжений по входам электропитания до допустимых уровней для АП-06, АП-07.01 и АП-07.02.
- Формирование дискретных сигналов о состоянии адаптера для АП-07.01, АП-07.02, АП-08.01 и АП-09.2.
Технические характеристики
- Степень защиты корпуса IP20 согласно ГОСТ 14254-2015.
- Диапазон температур:
- для АП-01, АП-03, АП-04 и АП-06: от минус 40 до плюс 60°С.
- для АП-02: от минус 20 до плюс 60°С (от минус 40 до плюс 60°С, с ограничением. функционала в обслуживании встроенных АКБ).
- для АП-07.01 и АП-07.02: от минус 40 до плюс 70°С.
- Относительная влажность воздуха при 30°C: до 90%.
| Исполнение адаптера питания |
Объединение фаз по ВЧ |
Обеспечение питания однофазной нагрузки | Наличие выходов DO |
Защита от пере напряжения по входу |
Параметры входов электропитания адаптеров | Параметры выходов для питания нагрузки | |||
|---|---|---|---|---|---|---|---|---|---|
| Uвх., В |
Pпот. собственная, не более, В·А |
Бесперебойное (функция ИБП) питание нагрузки | |||||||
| Uвых.ибп, В |
Pмакс. нагрузки, В·А |
Тип и ёмкость элементов | |||||||
|
АП-01 ВЛСТ 346.00.000-05 |
+ |
Объединение 2-х фаз ~230В |
- |
- |
Вход «Х1»: 2х ~230 Вход «Х2»: =27,5±0,1 |
10 (с зарядкой АКБ) |
=23,9…27,2 |
25 |
Внешние АКБ 1) 2х12 В (1х24 В), 1.1…7 Ач |
|
АП-01 ВЛСТ 346.00.000-06 |
2х ~230 |
1 |
- |
- |
- |
||||
|
АП-01 ВЛСТ 346.00.000-07 |
- |
- |
=27,5±0,1 |
10 (с зарядкой АКБ) |
=23,9…27,2 |
25 |
Внешние АКБ 1) 2х12 В (1х24 В), 1.1…7 Ач |
||
|
АП-02 ВЛСТ 347.00.000 |
+ |
=11,6…28 |
3 |
=10,8…11,3 |
min 0,3 max 20 |
Встроенные АКБ |
|||
|
АП-03 ВЛСТ 348.00.000 |
- |
=27,5±0,1 |
10 (с зарядкой АКБ) |
=23,9…27,2 |
60 |
Внешние АКБ 1) 2х12 В (1х24 В), 1.1…7 Ач |
|||
|
АП-04 ВЛСТ 349.00.000 |
+ |
Объединение 3-х фаз ~230В |
3х ~230 |
1 |
- |
- |
- |
||
|
АП-06 ВЛСТ 251.00.000 |
+ |
||||||||
|
АП-07.01 ВЛСТ 252.00.000-01 |
- |
Объединение 3-х фаз ~230В |
+ |
+ |
~150...400 Или =200...540 |
5 |
Выход «V1»: =24 (есть Сеть) =12 (резерв) Выход «V3»: =100...220 |
Выход «V1»: 12 2) Выход «V3»: 10 |
Встроенные суперконденсаторы Запасаемая энергия 1,25 Вт*ч |
|
АП-07.02 ВЛСТ 252.00.000 |
12 |
Выход «V1»: =24 (есть Сеть) =12...21 (резерв) Выход «V3»: =100...220 |
Выход «V1»: 20 Выход «V3»: 15 |
Встроенные суперконденсаторы Запасаемая энергия 2,5 Вт*ч |
|||||
|
АП-08.01 ВЛСТ 253.00.000-01 |
- |
Переключение между двумя входами =24 В |
+ |
- |
2х =22…30 |
35 |
Выход «OUT2»: =23…30 (Сеть) =21...30 (резерв) |
120 4) |
Внешние АКБ 1) 2х12 В (1х24 В), 4,5…33 Ач |
|
АП-09.2 ВЛСТ 254.00.000-02 |
- |
- |
+ |
- |
=24…28 |
10 |
Выход «Х2»: =24 (есть Сеть) =22 (резерв) |
Iмакс. нагрузки, 8 А |
Встроенные суперконденсаторы |
1) Внешние АКБ в состав изделия не входят
2) в АП-07.01 суммарная мощность нагрузки выходов (V1+V3) равна 10 Вт. Например, если в АП-07.01 к выходу V3 подключена нагрузка с мощностью 2 Вт, то к выходу V1 можно подключить нагрузку с максимальной мощностью не более 8 Вт.
3) в АП-07.02 суммарная мощность нагрузки выходов (V1+V2+V3) равна 50 Вт.
4) в АП-08.01 суммарная мощность нагрузки выходов (OUT1+OUT2) равна 120 Вт.

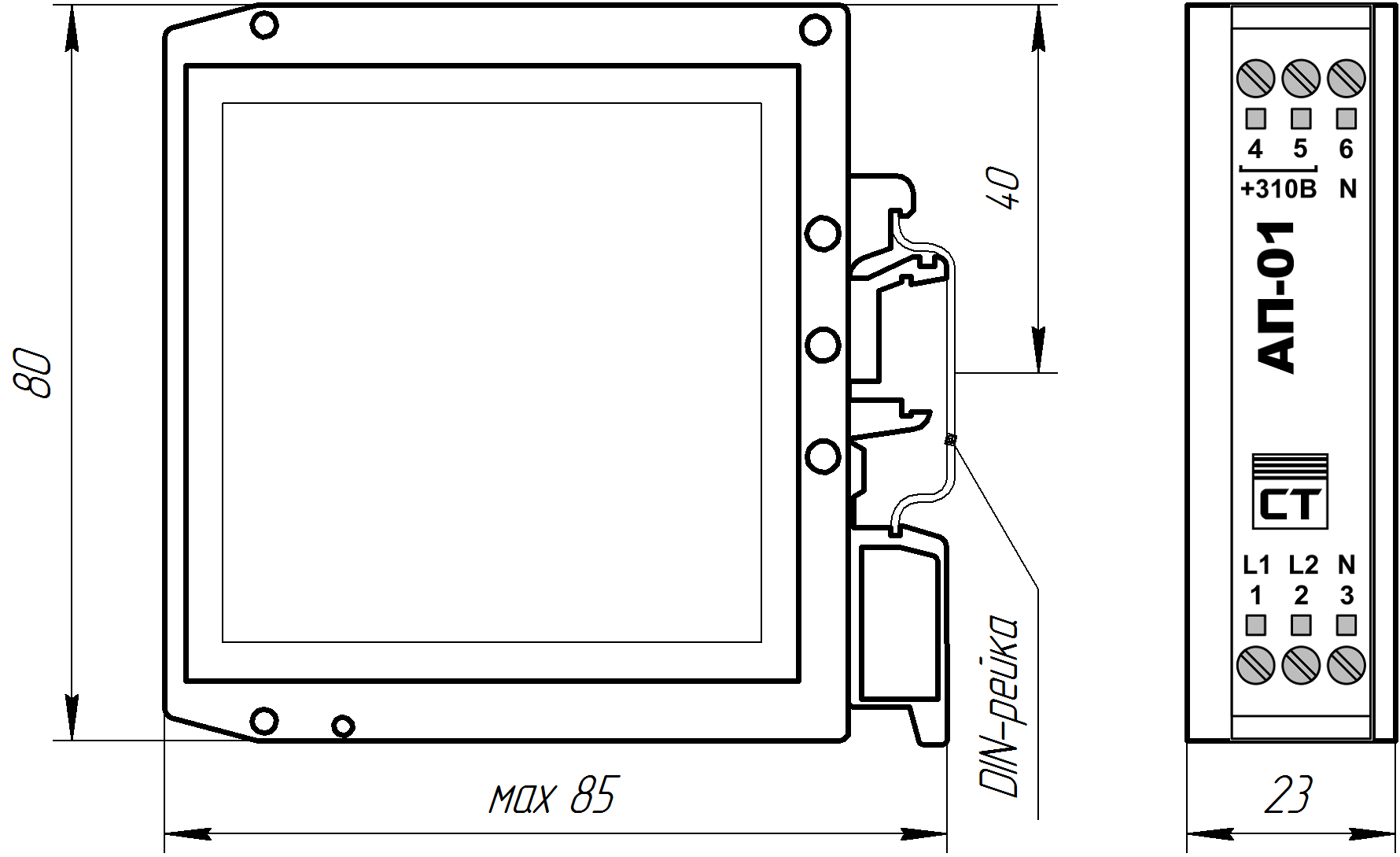

Внешний вид АП-01 ВЛСТ 346.00.000-06
Внешний вид АП-01 ВЛСТ 346.00.000-05, -07

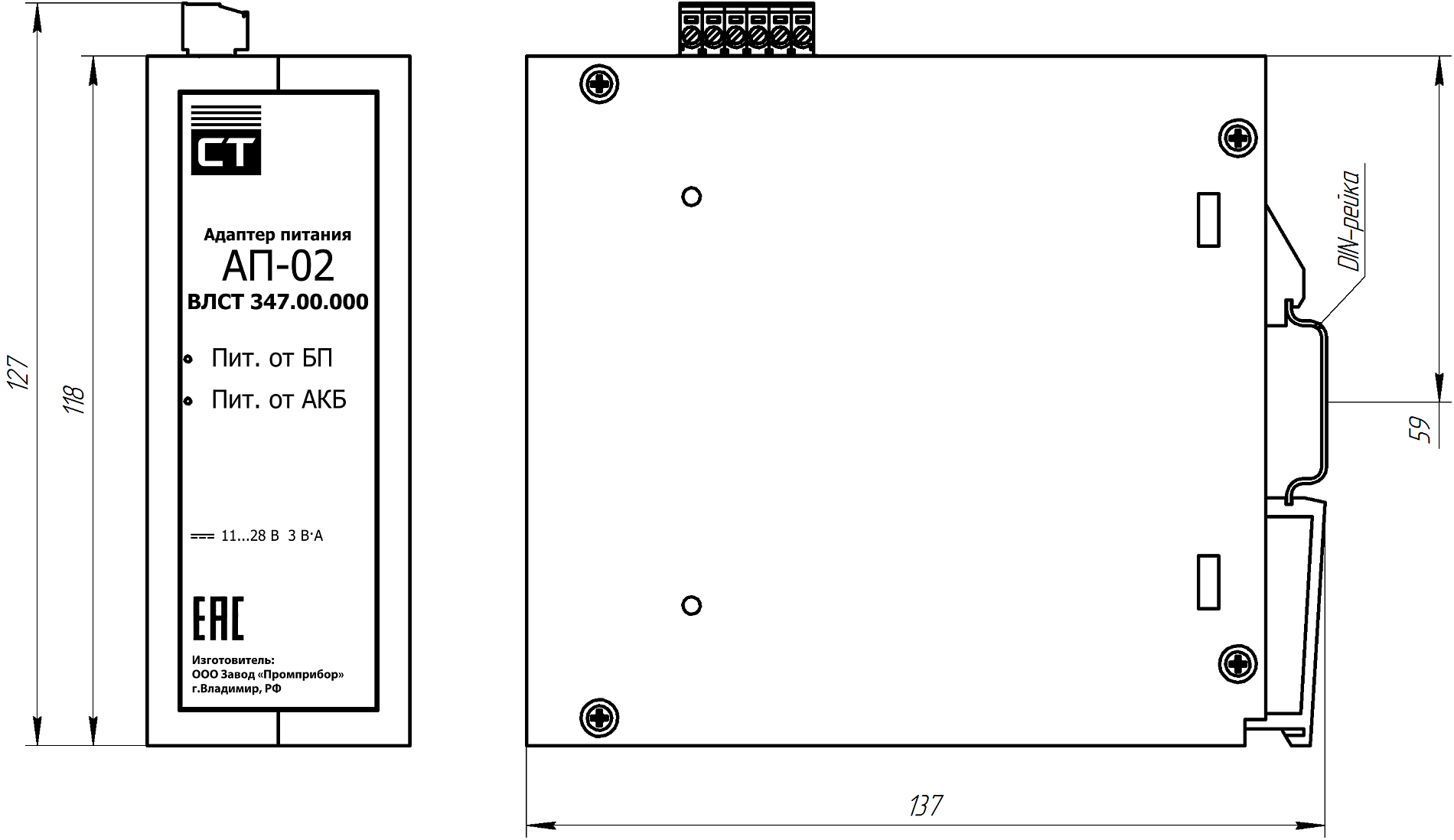

Внешний вид АП-02 ВЛСТ 347.00.000
Внешний вид АП-03 ВЛСТ 348.00.000

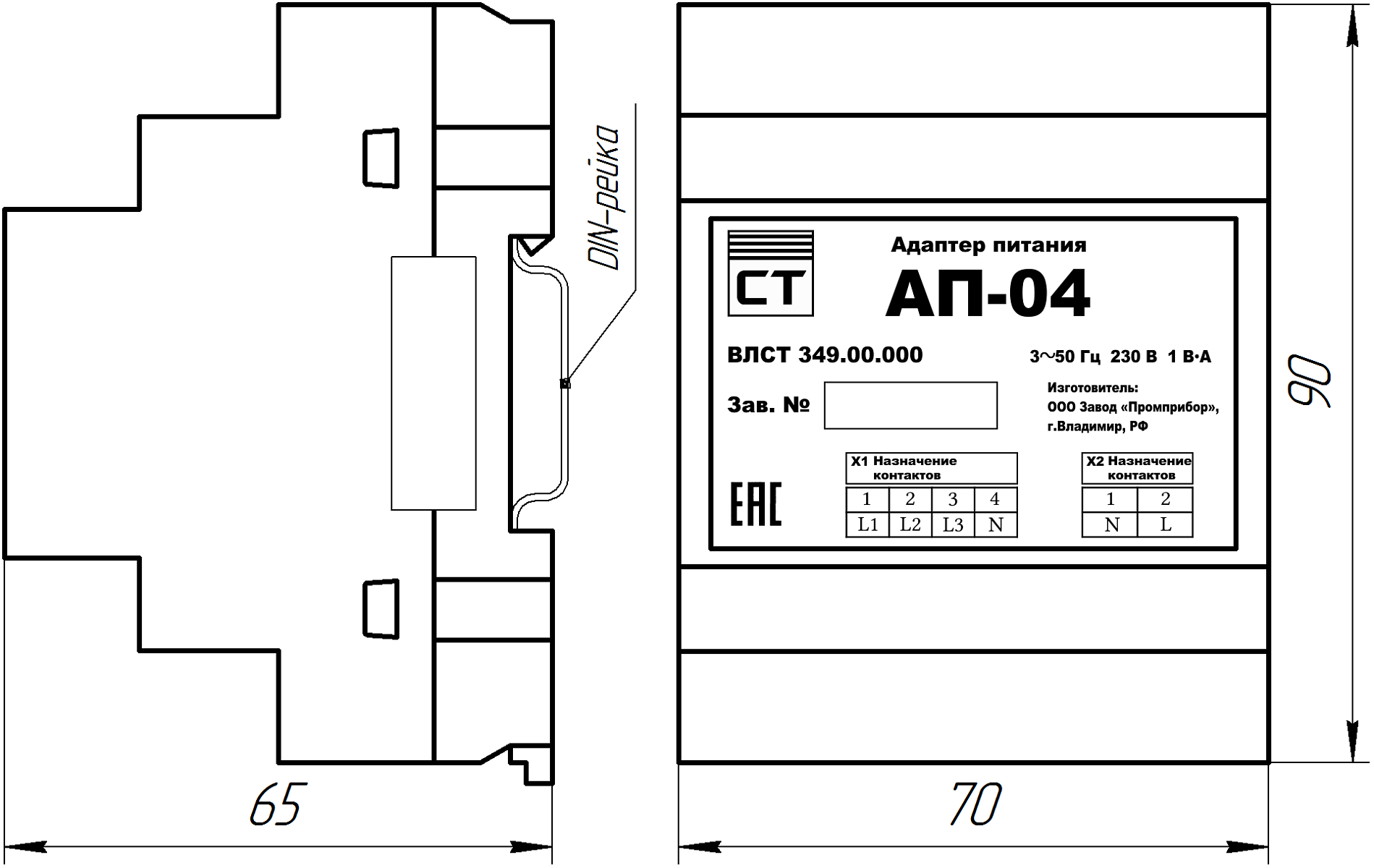

Внешний вид АП-04 ВЛСТ 349.00.000
Внешний вид АП-06 ВЛСТ 251.00.000

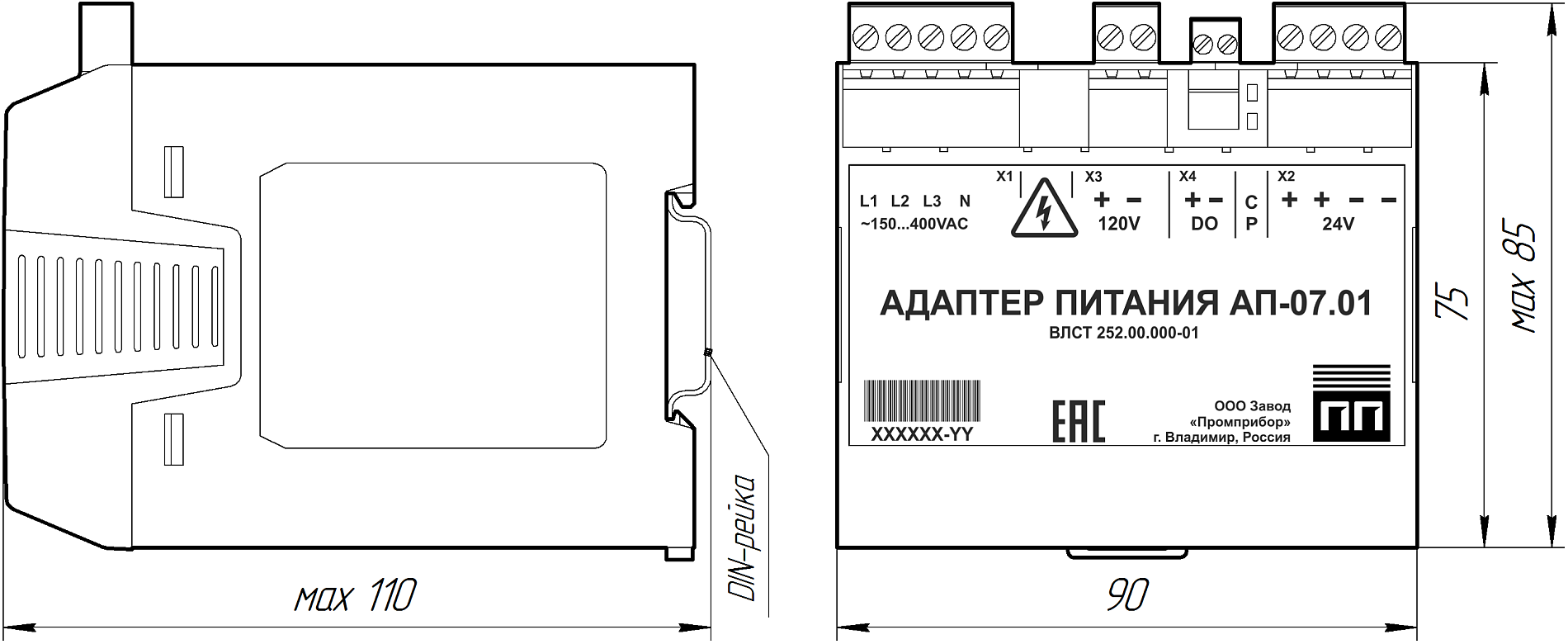

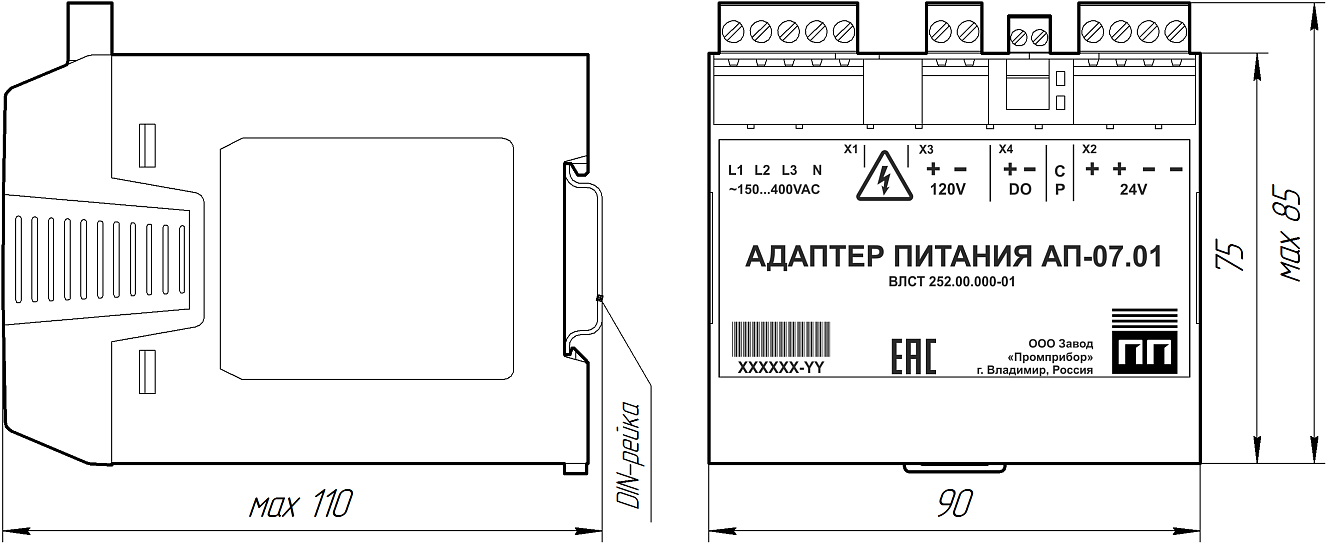

Внешний вид АП-07.01

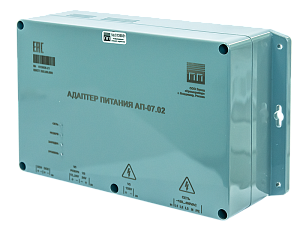

Внешний вид АП-07.02

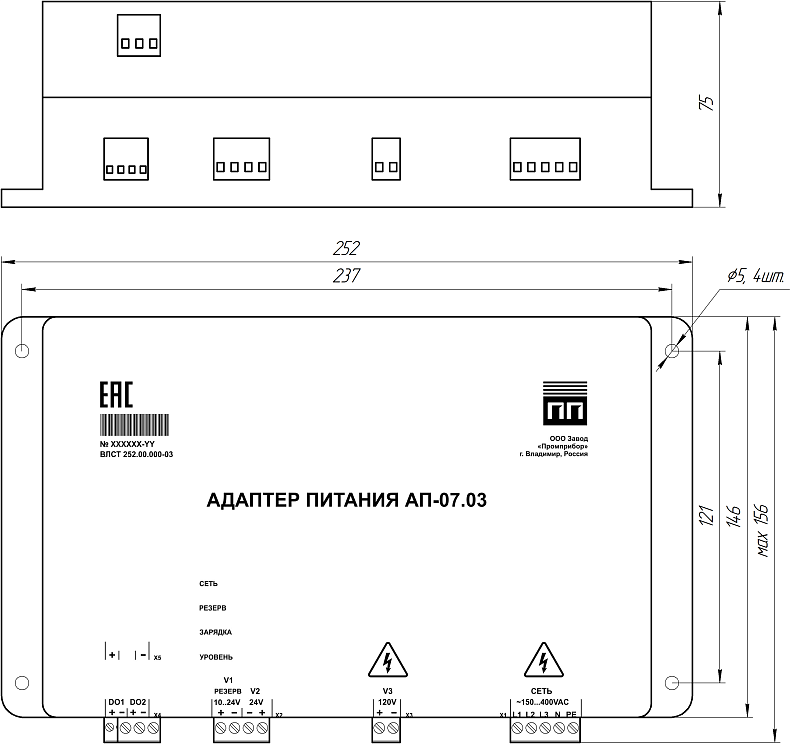

Внешний вид адаптер АП-07.03

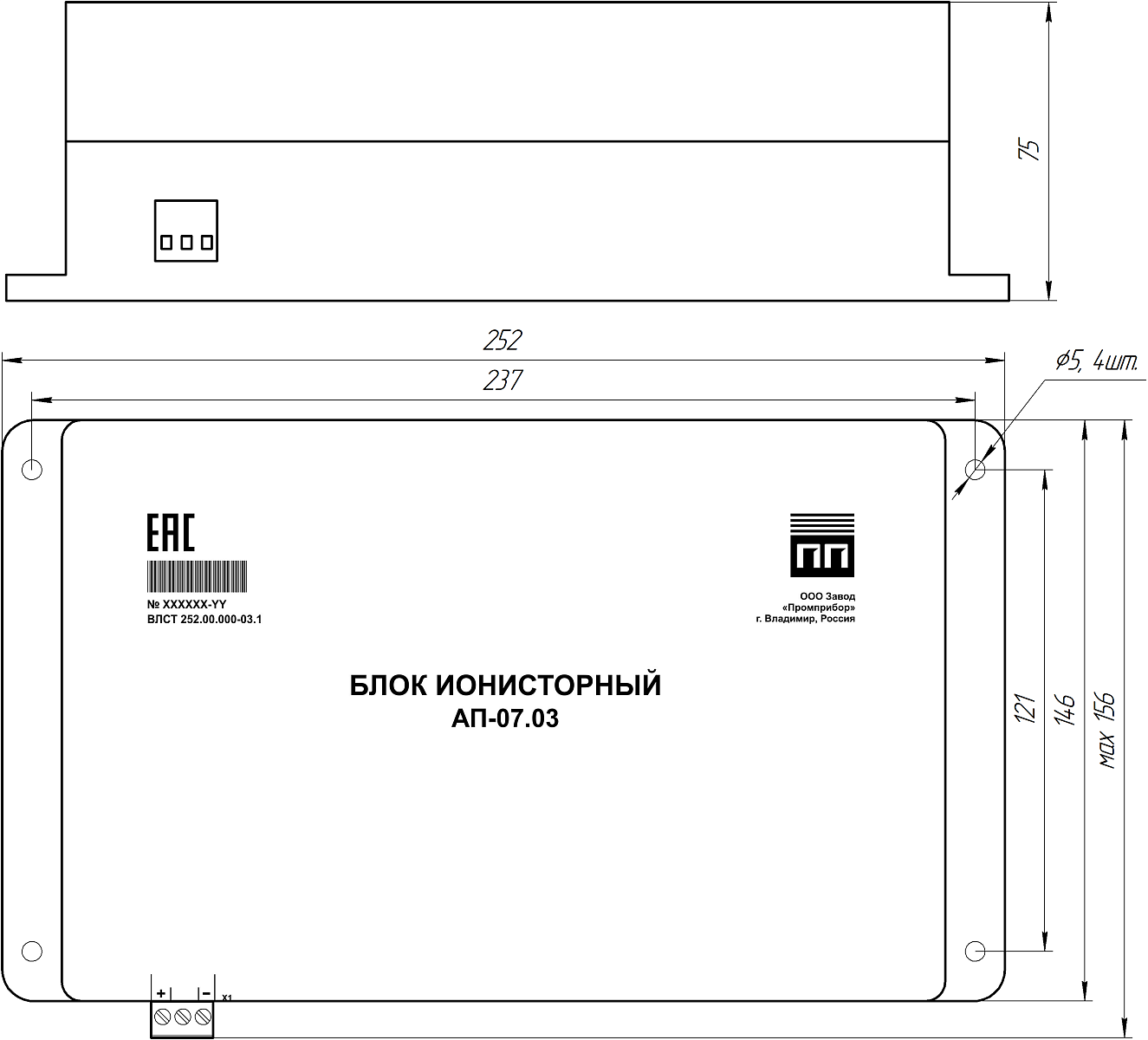

Внешний вид блок АП-07.03
Внешний вид АП-08.01
Внешний вид АП-09.2
Внешний вид АП-01 ВЛСТ 346.00.000-06

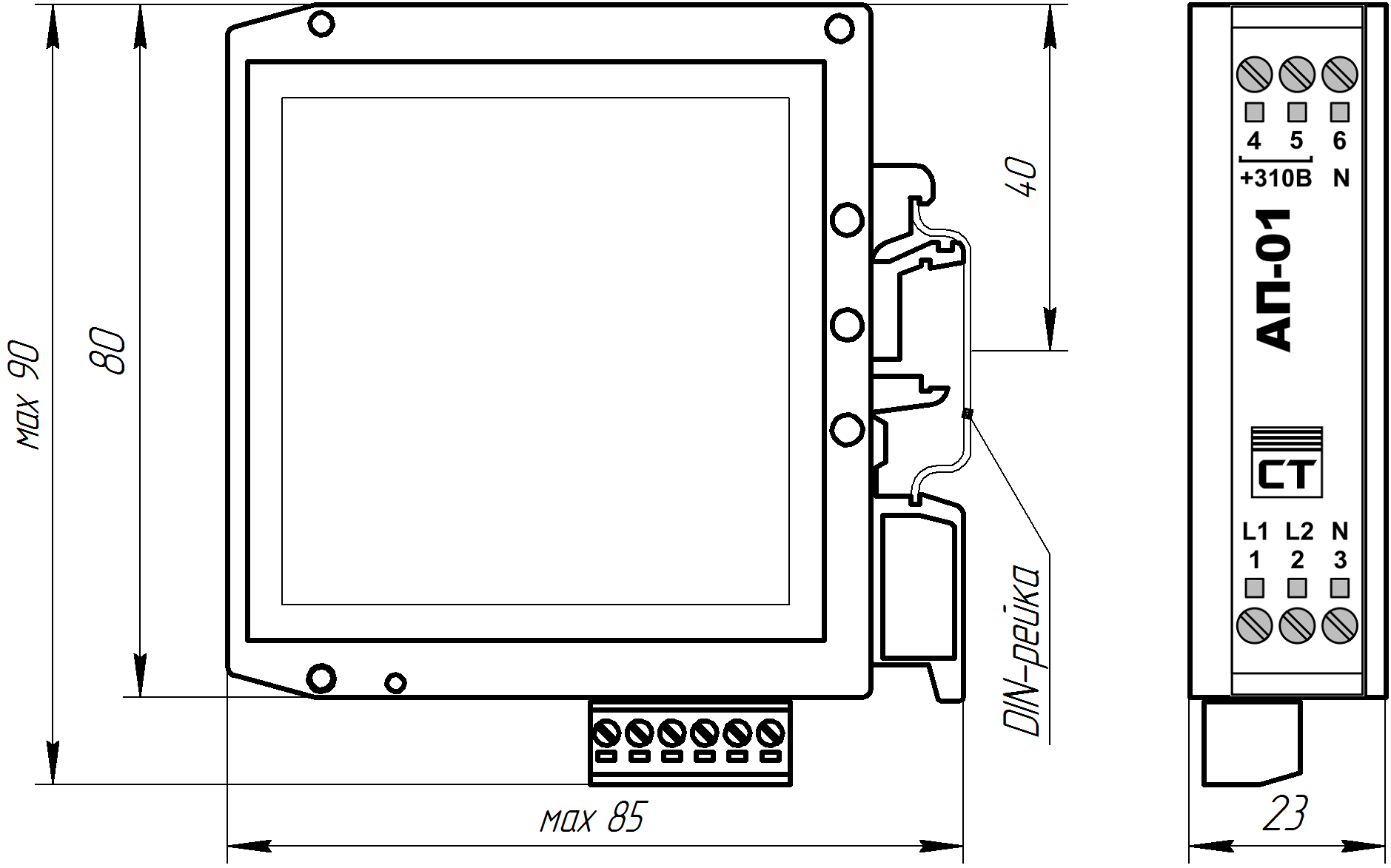

Внешний вид АП-01 ВЛСТ 346.00.000-05, -07
Внешний вид АП-02 ВЛСТ 347.00.000

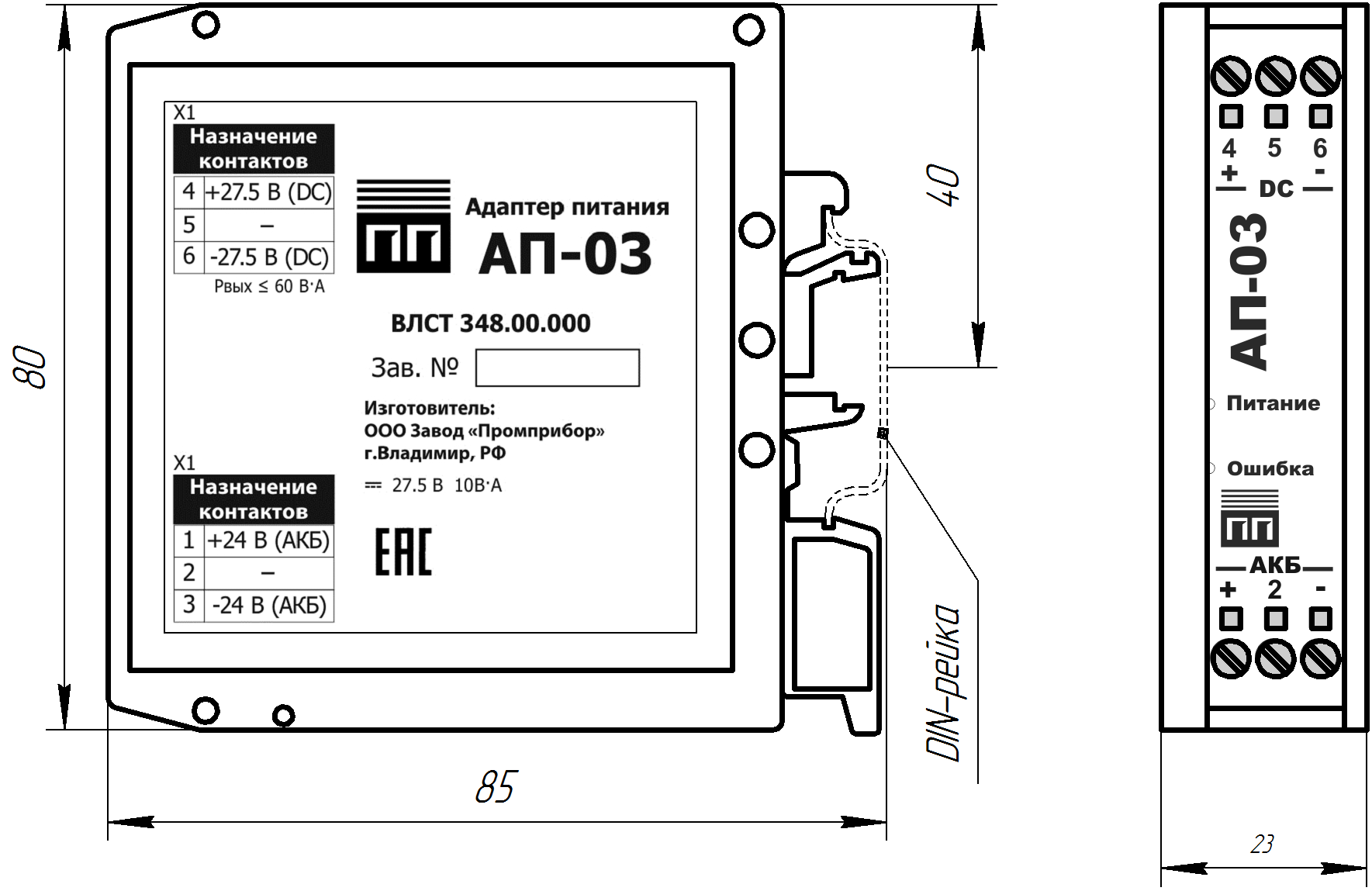

Внешний вид АП-03 ВЛСТ 348.00.000
Внешний вид АП-04 ВЛСТ 349.00.000

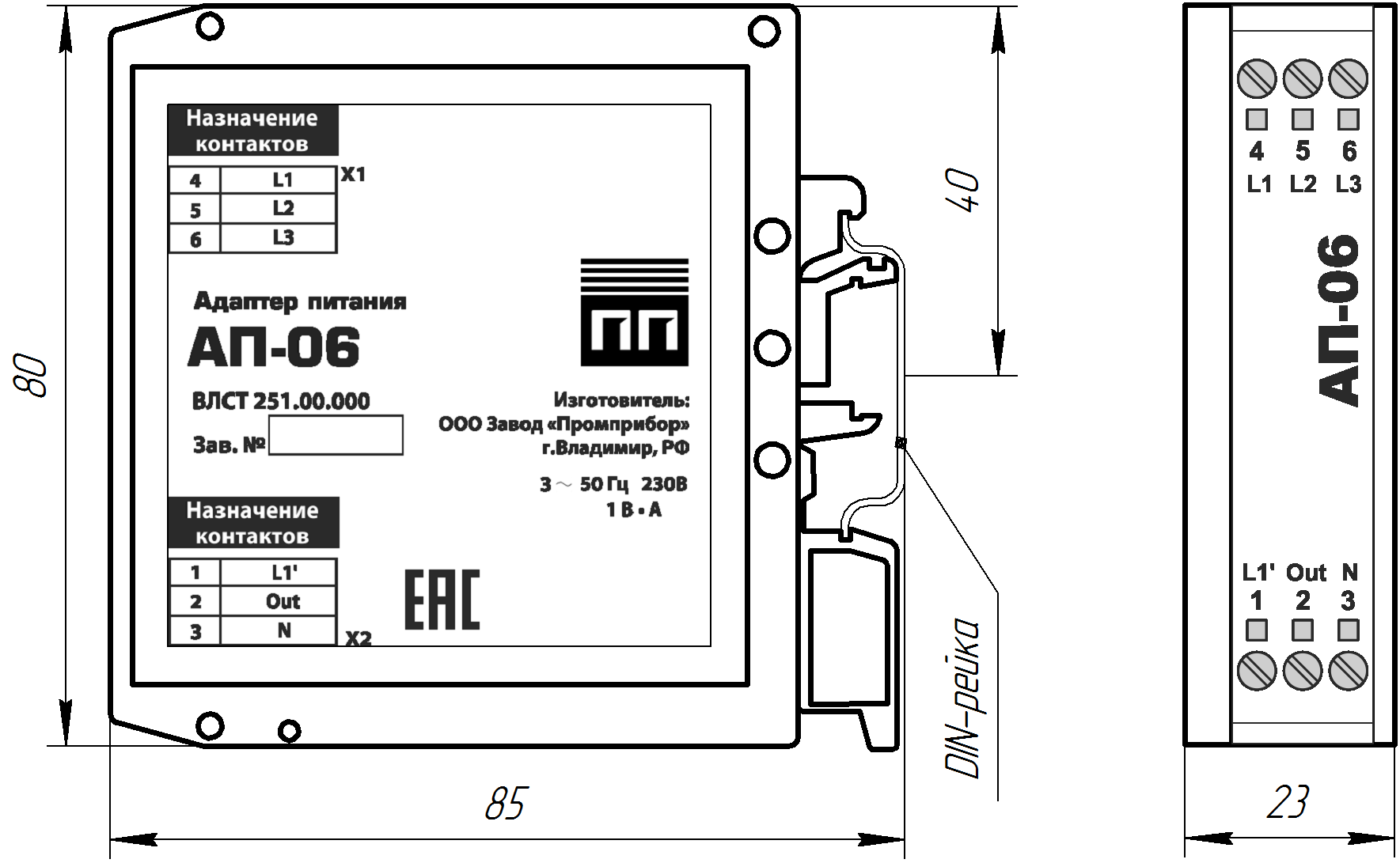

Внешний вид АП-06 ВЛСТ 251.00.000
Внешний вид АП-07.01

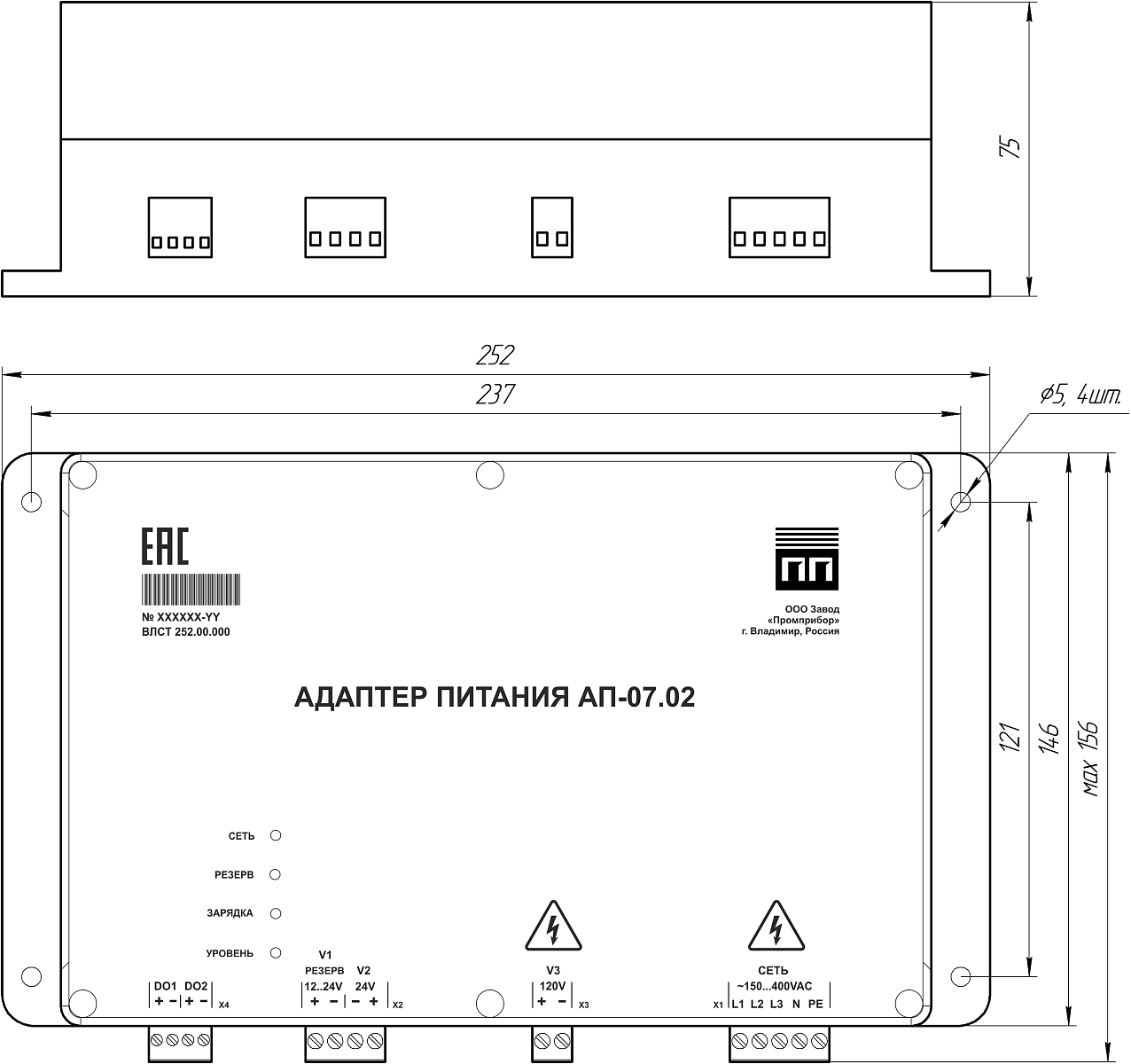

Внешний вид АП-07.02

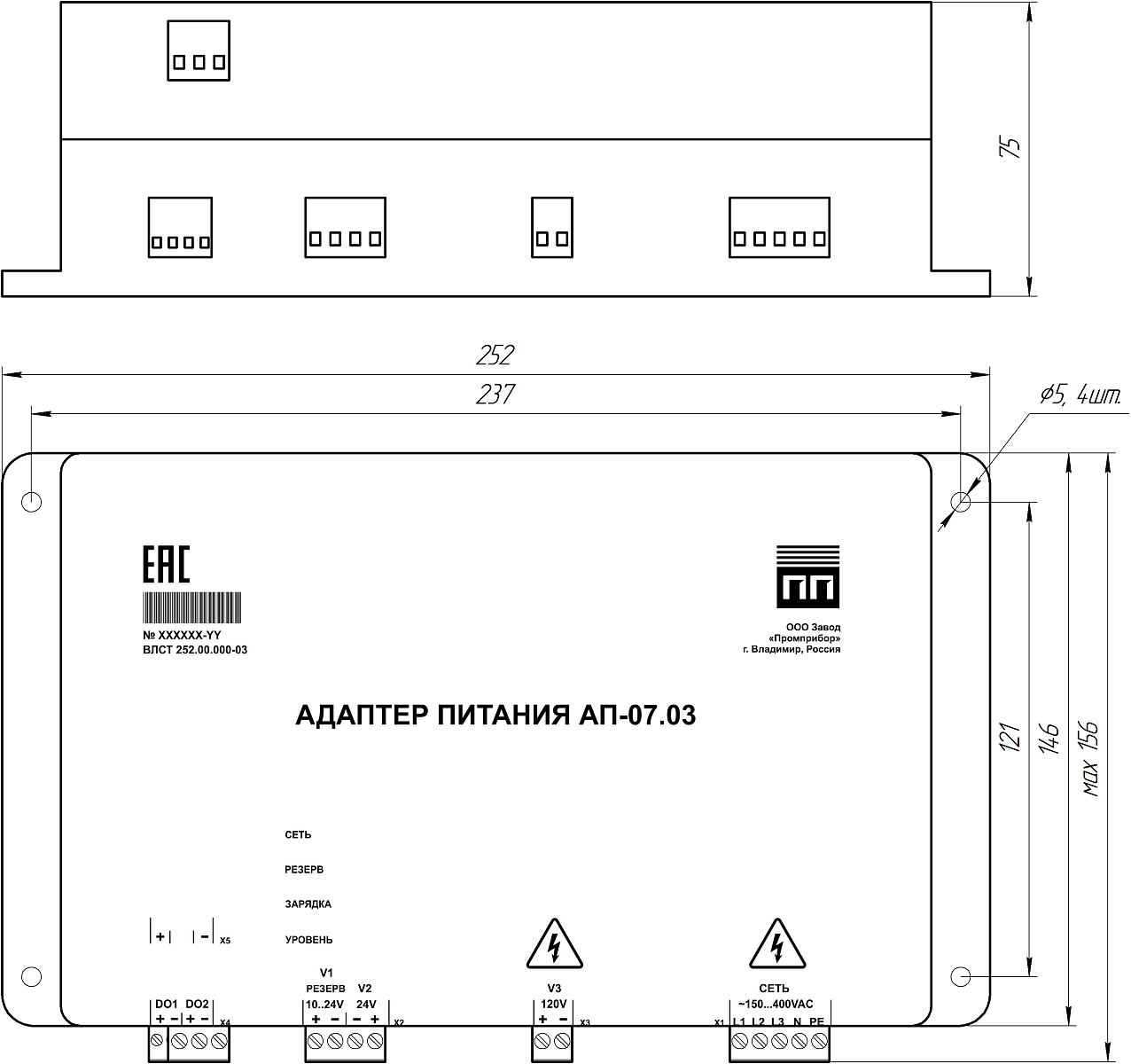

Внешний вид адаптер АП-07.03
Внешний вид блок АП-07.03

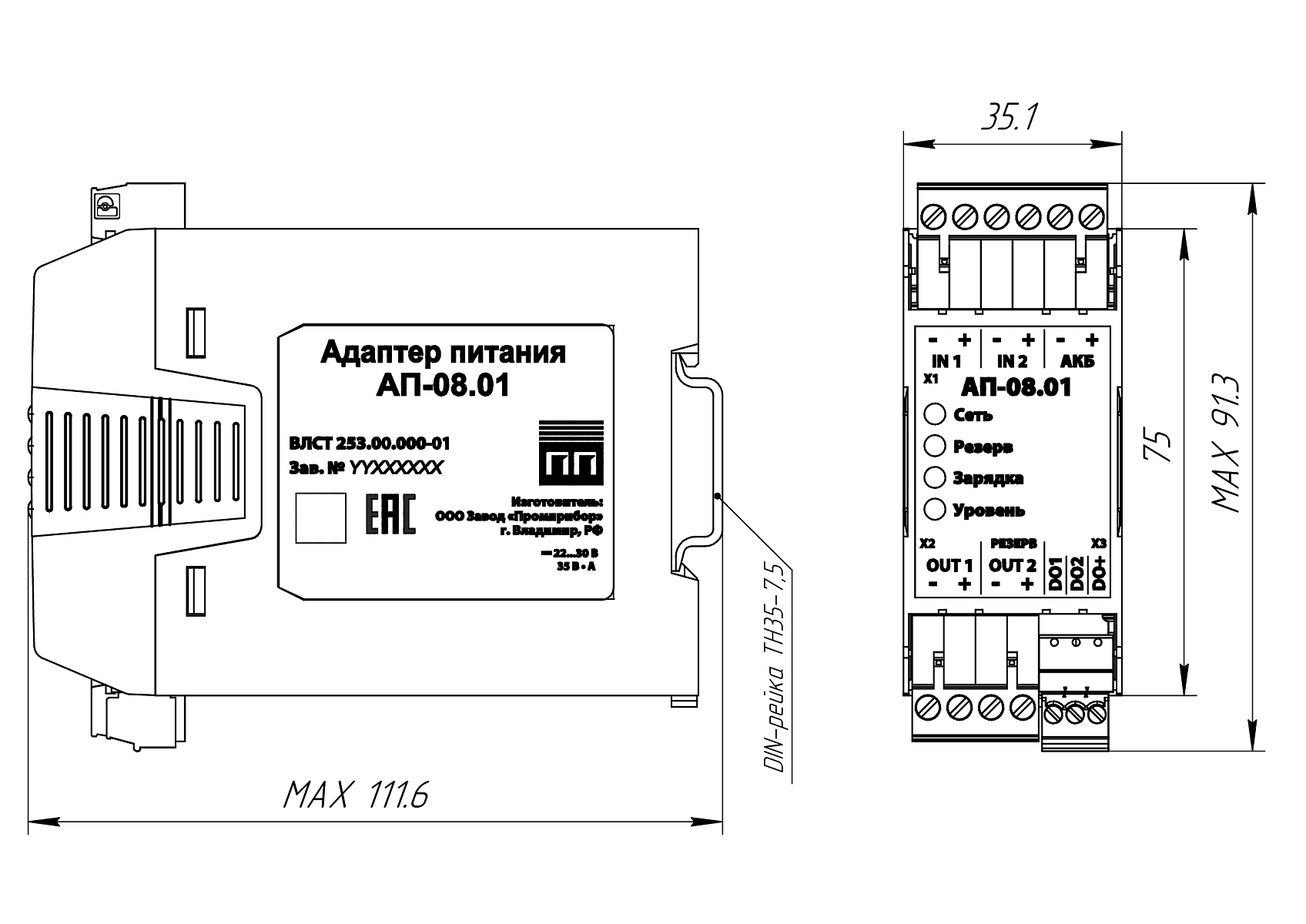

Внешний вид АП-08.01

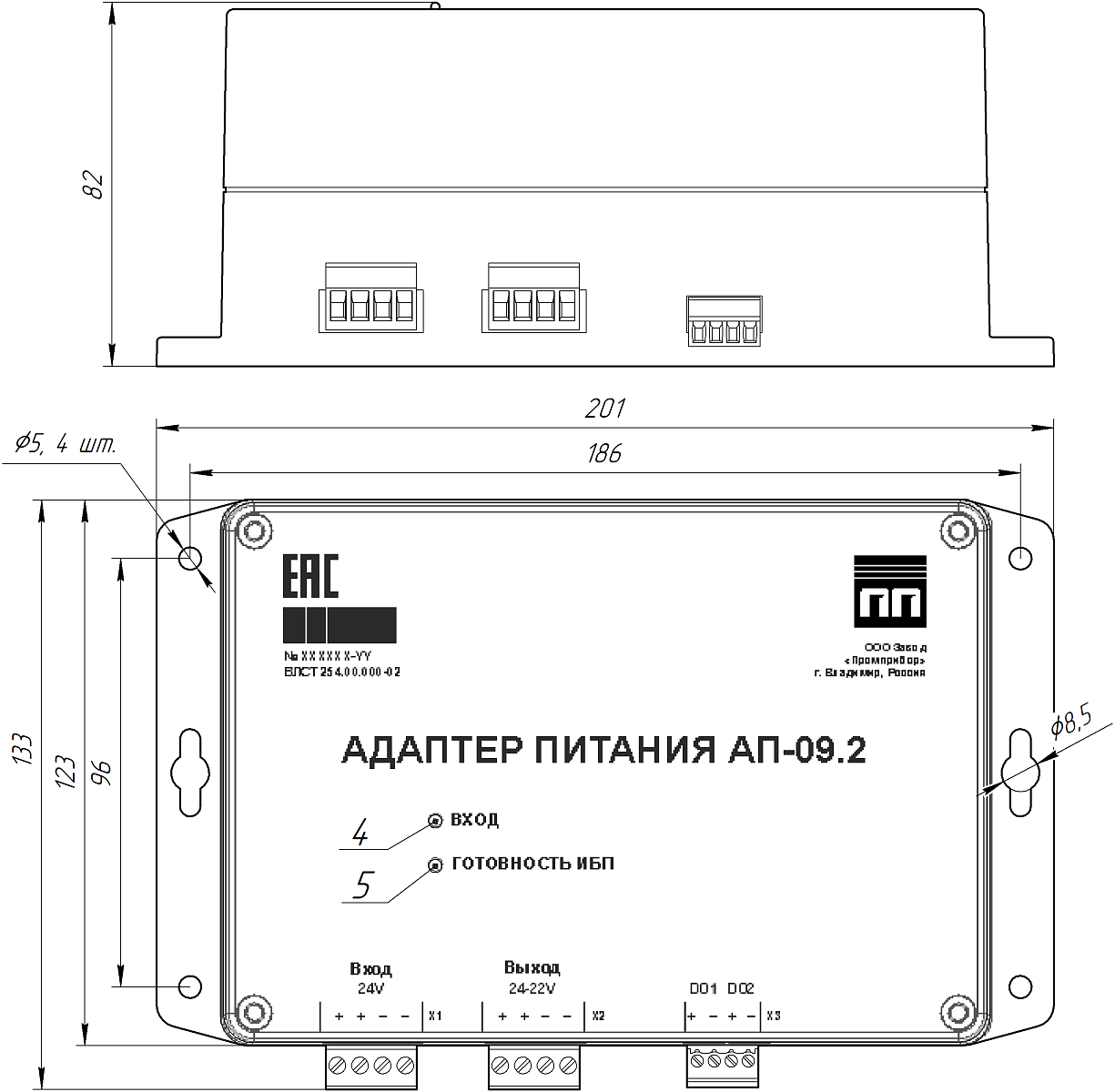

Внешний вид АП-09.2
Внешний вид АП-01 ВЛСТ 346.00.000-06
pdf, 42.05 КБ.
Внешний вид АП-01 ВЛСТ 346.00.000-05, -07
pdf, 44.53 КБ.
Внешний вид АП-02 ВЛСТ 347.00.000
pdf, 71.11 КБ.
Внешний вид АП-03 ВЛСТ 348.00.000
pdf, 95.37 КБ.
Внешний вид АП-04 ВЛСТ 349.00.000
pdf, 62.14 КБ.
Внешний вид АП-06 ВЛСТ 251.00.000
pdf, 91.12 КБ.
Внешний вид АП-07.01 ВЛСТ 252.00.000
pdf, 80.97 КБ.
Внешний вид АП-07.02 ВЛСТ 252.00.000
pdf, 223.5 КБ.
Внешний вид адаптер АП-07.03
pdf, 157.34 КБ.
Внешний вид блок АП-07.03
pdf, 123.03 КБ.
Внешний вид АП-08.01
pdf, 152.25 КБ.
Внешний вид АП-09.2
pdf, 76.58 КБ.
Документация на оборудование
Декларация о соответствии АП-01 - АП-07.02
pdf, 613.3 КБ.
Декларация о соответствии АП-08.01
pdf, 495.87 КБ.
Декларация о соответствии АП-09.2
pdf, 419.75 КБ.
Паспорт АП-01
pdf, 898.24 КБ.
Паспорт АП-02
pdf, 581.41 КБ.
Паспорт АП-03
pdf, 510.01 КБ.
Паспорт АП-04
pdf, 421.54 КБ.
Паспорт АП-06
pdf, 406.76 КБ.
Паспорт АП-07.01 и АП-07.02
pdf, 473.48 КБ.
Паспорт АП-07.03
pdf, 479.43 КБ.
Паспорт АП-08.01
pdf, 466.96 КБ.
Паспорт АП-09.2
pdf, 314.05 КБ.
Руководство по эксплуатации на адаптеры питания
pdf, 212.99 КБ.
Внимание! Оборудование, доступное для заказа, представлено в прайс-листе. За более подробной информацией обращайтесь в департамент маркетинга и продаж.
Также вы можете ознакомиться с информацией о гарантийном и постгарантийном обслуживании.
