Модуль грозозащиты
Модуль грозозащиты ограничивает до безопасной величины значения перенапряжения.
Модуль грозозащиты предназначен для фильтрации входного напряжения, защиты от импульсных выбросов и предотвращения токовых перегрузок по линиям связи:
- многофункциональных электросчётчиков, имеющих цифровой выход (интерфейс RS-485, RS-232), каналов связи УСД и УСПД (интерфейс RS-485, RS-422, RS-232, токовая петля 20 мА, выделенный канал, СПИ и др.).
- абонентских линий любых модемов.
- линий Ethernet 10/100 Base TX.
Модули грозозащиты выпускаются в корпусе для монтажа на DIN-рейку.
Функции
Модуль грозозащиты ограничивает до безопасной величины значения перенапряжения, возникающие в линиях связи вследствие:
- электромагнитных импульсов, вызванных постоянными коммутационными процессами в электродвигателях, электромагнитных клапанах, устройствах релейной защиты и т.п.
- электростатических разрядов.
- замыкания на промышленные сети напряжением ≈220/380 В.
- косвенных последствий удара молнии.
- выхода из строя выходного каскада электросчётчика.
- выхода из строя устройства подсчёта импульсов в составе УСД и УСПД.
- выхода из строя маршрутизаторов (HUB и SWITCH) и других устройств сети Ethernet.
- выхода из строя интерфейсных модулей Ethernet.
Технические характеристики
- Пластиковый корпус для установки на DIN-рейку 35 мм.
- Напряжение пробоя разрядника, статическое 90/230 В.
- Вносимое сопротивление на одну линию 30 Ом.
- Напряжение срабатывания варистора защиты 39/150 В.
- Сопротивление изоляции 25 МОм.
| Наименование | Число защищаемых каналов | Защищаемое устройство | Описание |
|---|---|---|---|
| Модуль грозозащиты ГЗКС-1/Д | 1 | УСПД, ЭВМ | RS-485 - двухпроводной |
| Модуль грозозащиты ГЗКС-2/Д | 2 | УСПД, ЭВМ | 2×RS-485 - двухпроводной |
| Модуль грозозащиты ГЗКС-4/Д | 4 | УСПД, ЭВМ | 4×RS-485 - двухпроводной |
| Модуль грозозащиты ГЗЛ-1/Д | 1 | Модемы | 1 канал абонентской линии |
| Модуль грозозащиты ГЗЭ-1/Д | 1 | ЭВМ, УСПД, HUB, SWITCH | Ethernet TX 10/100 |
| Модуль грозозащиты ГЗЭ-2/Д | 2 | ЭВМ, УСПД, HUB, SWITCH | 2×Ethernet TX 10/100 |
Внешний вид ГЗКС-1Д, 2Д, 4Д

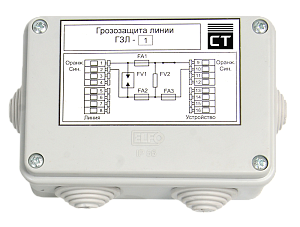

Внешний вид ГЗЛ-1Д
Внешний вид ГЗЭ
Внешний вид ГЗКС-1Д, 2Д, 4Д
Внешний вид ГЗЛ-1Д
Внешний вид ГЗЭ
Внешний вид ГЗКС-1Д, 2Д, 4Д
pdf, 74.67 КБ.
Внешний вид ГЗЛ-1Д
pdf, 172.48 КБ.
Внешний вид ГЗЭ
pdf, 70.53 КБ.
Документация на оборудование
Паспорт ГЗКС-1Д, ГЗКС-2Д, ГЗКС-4Д
pdf, 541.82 КБ.
Паспорт ГЗЭ-1Д, ГЗЭ-2Д
pdf, 408.11 КБ.
