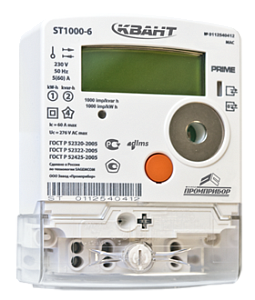

Однофазные счётчики электроэнергии ST1000-6
Счётчики статические однофазные активной и реактивной электрической энергии ST 1000-6 непосредственного включения предназначены для измерения и учёта активной и реактивной электрической энергии в однофазных двухпроводных сетях переменного тока промышленной частоты в многотарифном режиме. Счётчики могут использоваться в составе АИИС КУЭ.
Нормативно-правовое обеспечение
- Соответствует ГОСТ Р 52320-2005.
- Соответствует ГОСТ Р 52322-2005.
- Соответствует ГОСТ Р 52425-2005.
- Сертифицирован и внесен в Государственный реестр средств измерений РФ №52961-13.
Функции
- Измерение импортируемой и экспортируемой активной энергии.
- Измерение импортируемой и экспортируемой реактивной энергии.
- Профиль мощности получасовой, глубина хранения до 132 суток.
- Профиль энергии (показания, зафиксированные на 0 часов), глубина хранения до 132 суток.
- Показания по тарифам на начало месяца, глубина хранения 1 год.
- Измерение параметров электросети:
- мгновенное напряжение.
- мгновенное значение тока.
- мгновенное значение активной импортируемой мощности (Вт).
- мгновенное значение мощности (Вт): P (среднее значение за время интеграции).
- мгновенное значение фиксируемой энергии (ВА).
- S (среднее значение за время интеграции).
- мгновенное значение реактивной энергии (вар).
- Q. (среднее значение за время интеграции).
- Журналы событий (250 записей на журнал):
- включений/отключения.
- переводов времени.
- параметрирования.
- провалов напряжения и перенапряжений.
- несанкционированного доступа (в том числе вскрытие крышки счетчика, наличие тока без напряжения, воздействие электромагнитным полем).
- Регистрация максимумов активной мощности.
Госреестр СИ: №52961-13
Счётчик статический однофазный активной и реактивной электрической энергии электронный. Устанавливается в щиток. Осуществляет измерение активной и реактивной энергии в однофазных двухпроводных цепях переменного тока. В качестве датчика тока используется шунт.
Особенности
- Управление 6 тарифами по трём вариантам договоров одновременно.
- Несколько профилей энергии и параметров сети.
- Управление нагрузкой по команде с ЦСОД и тарифным уставкам.
- Открытый протокол обмена DLMS COSEM: передача информации по электросетям, в соответствии со стандартом PRIME (PRIME Alliance).
- К счётчику можно подключить дополнительные интерфейсы (Опционально).
- Графический ЖК-дисплей для отображения энергопотребления и данных измерения.
Технические характеристики
- Класс точности по активной энергии — 1.
- Класс точности по реактивной энергии — 2.
- Число тарифов — 6.
- Частота измерительной сети, Гц — 50 ± 2,5.
- Номинальное напряжение, В — 230.
- Базовый(максимальный) ток, А — 5 (60).
- Стартовый ток,А — 0,02.
- Потребляемая мощность параллельной сети, не более, В*А (Вт) — 2 (10).
- Полная потребляемая мощность последовательной цепи, не более В*А — 0,1.
- Передаточное число импульсно-телеметрическоговыхода, имп./кВт*ч, имп./квар*ч — 1000.
- Диапазон рабочих температур, с электронным отсчетнымустройством, ˚C — от -40 до+70.
- Габаритные размеры, не более, мм — 122 x 175 x 64.
- Масса, не более, кг — 1.
Характеристики надёжности
- Минимальная наработка на отказ — 140 000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 3 года с даты выпуска.
Условные обозначения
ST1000-6-1/2-R P B I M Z
При отсутствии опции отсутствует и соответствующий символ в условном обозначении. Пример записи модификации:
ST1000-6-1/2-RPBMZ — Счётчик электроэнергии многофункциональный однофазный классом точности 1 по активной энергии 2 по реактивной электроэнергии, с дополнительным:
ST1000-6-1/2-PM – Счётчик электроэнергии многофункциональный однофазный классом точности 1 по активной энергии 2 по реактивной электроэнергии, с дополнительным:
ST1000-6-1/2-BMZ — Счётчик электроэнергии многофункциональный однофазный классом точности 1 по активной энергии 2 по реактивной электроэнергии, с дополнительным:
| ST1000-6 | Наименование |
|---|---|
| 1/2 | Класс точности Активной/Реактивной Энергии:1/2 |
| -R | Наличие интерфейса RS-485 |
| P | Наличие интерфейса PLC |
| B | Наличие реле управление нагрузкой |
| I | Наличие импульсного входа |
| M | Наличие интерфейса M-Bus |
| Z | Наличие интерфейса ZigBee |
При отсутствии опции отсутствует и соответствующий символ в условном обозначении. Пример записи модификации:
ST1000-6-1/2-RPBMZ — Счётчик электроэнергии многофункциональный однофазный классом точности 1 по активной энергии 2 по реактивной электроэнергии, с дополнительным:
- Модулем интерфейса RS-485.
- Модулем интерфейса PLC.
- Модулем управления нагрузкой.
- Модулем M-Bus.
- Модулем интерфейса ZigBee.
ST1000-6-1/2-PM – Счётчик электроэнергии многофункциональный однофазный классом точности 1 по активной энергии 2 по реактивной электроэнергии, с дополнительным:
- Модулем интерфейса PLC.
- Модулем M-Bus.
ST1000-6-1/2-BMZ — Счётчик электроэнергии многофункциональный однофазный классом точности 1 по активной энергии 2 по реактивной электроэнергии, с дополнительным:
- Модулем управления нагрузкой.
- Модулем M-Bus.
- Модулем интерфейса ZigBee.

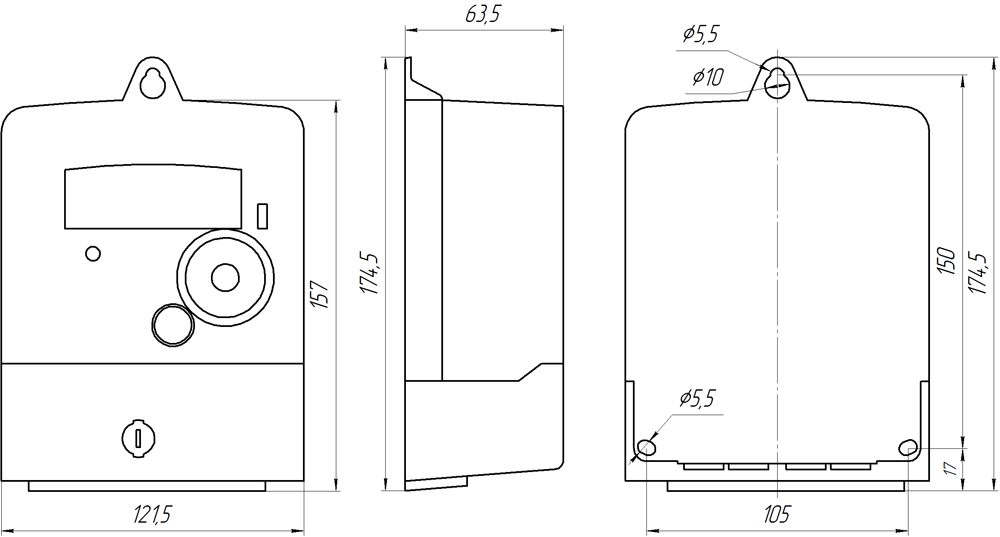

Габаритные размеры
Габаритные размеры
Документация на оборудование
Описание типа средств измерений
Документация на оборудование
Сертификат соответствия
pdf, 284.44 КБ.
Свидетельство об утверждении типа средств измерений
pdf, 1.67 МБ.
Методика поверки ВЛСТ 411.00.000 МП
pdf, 955.5 КБ.
Формуляр ВЛСТ 411.00.000 ФО
pdf, 579.06 КБ.
Руководство по эксплуатации ВЛСТ 411.00.000 РЭ
pdf, 1.77 МБ.
