RF-формирователь Link ST200
Link ST200 предназначен для организации беспроводного канала связи в составе АИИС КУЭ, АСДУ систем телемеханики и других систем.
RF-формирователь Link ST200 предназначен для организации сбора информации со средств измерений посредством RF сети по радиотехнологии 6LoWPAN 433 МГц/868 МГц, LPWAN 868 МГц и ZigBee 2400 МГц (в зависимости от модификации).
Содержит радио приёмо-передатчик, работающий в частотных диапазонах 433,075-434,79 МГц и 868,7-869,2 МГц.
Функции
- Передача запросов по радио каналу.
- Обеспечение возможности локального сбора данных непосредственно на объекте автоматизации с помощью ноутбука (для модемов с питанием от USB).
- Осуществление ретрансляции запросов и данных по радио-каналу (для режима работы «ретранслятор»).
Технические характеристики
- Степень защиты по ГОСТ 14254-2015: IP20.
- Материал корпуса: пластик.
- Разъем для антенны: SMA-F.
Характеристики надёжности
- Рабочий диапазон температур - от -40 до +60 °С.
- Относительная влажность воздуха – до 90% при +30°С.
- Средняя наработка на отказ - 100 000 ч.
- Средний срок службы - 10 лет.
| Модификация RF-формирователя | Интерфейс | Характеристика канала | Напряжение питания | Тип антенны | |
|---|---|---|---|---|---|
| полоса частот, МГц | модуляция | ||||
| Link ST200.F1 ВЛСТ 339.01.000-00 | RS-232 | 433 | 2-GFSK | = 10..30 В | Внешняя |
| Link ST200.F2 ВЛСТ 339.01.000-01 | 868 | ||||
| Link ST200.F3 ВЛСТ 339.02.000-00 | RS-485 | 433 | GFSK | ||
| Link ST200.F1/F2 ВЛСТ 339.04.000-00 | USB | 433; 868 | 2-GFSK | = 5 В (питание от USB) | Две внешние |
| Link ST200.F1/F2 «прямой опрос» ВЛСТ 339.04.000-01 | Две встроенные | ||||
| Link ST200.F2-09 «повторитель» ВЛСТ 339.04.000-09 | - | 868 | GFSK | ~100…276 В | Встроенная |
| Link ST200.F2-09-SMA «повторитель» ВЛСТ 339.04.000-09S | Внешняя | ||||
| Link ST200.F2-А2 «мобильный диспетчер» ВЛСТ 339.09.000-А2 | USB | = 5 В (питание от USB) | Встроенная | ||
| Link ST200.F2-K1 «координатор» ВЛСТ 339.10.000-K1 | |||||
RF-формирователь Link ST200
| Наименование | Шифр | Описание |
|---|---|---|
| RF-формирователь Link ST200.F1 ВЛСТ 339.01.000-00 | 4-241 | Интерфейс - RS-232, Полоса частот - 433 МГц, внешняя антенна |
| RF-формирователь Link ST200.F2 ВЛСТ 339.01.000-01 | 4-242 | Интерфейс - RS-232, Полоса частот - 868 МГц, внешняя антенна |
| RF-формирователь Link ST200.F3 ВЛСТ 339.02.000-00 | 4-247 | Интерфейс - RS-485, Полоса частот - 433 МГц, внешняя антенна |
| RF-формирователь Link ST200.F1/F2 ВЛСТ 339.04.000-00 | 4-243 | Интерфейс - USB, Полоса частот - 433 МГц, 868 МГц, две внешних антенны |
| RF-формирователь Link ST200.F1/F2 "Прямой опрос" ВЛСТ 339.04.000-01 | 4-246 | Интерфейс - USB, Полоса частот - 433 МГц, 868 МГц, две встроенных антенны |
| RF-формирователь Link ST200.F2-09 "повторитель" ВЛСТ 339.04.000-09 | 4-249 | Полоса частот - 868 МГц, встроенная антенна |
| RF-формирователь Link ST200.F2-09-SMA "повторитель" ВЛСТ 339.04.000-09S | 4-250 | Полоса частот - 868 МГц, внешняя антенна |
| RF-формирователь Link ST200.F2-А2 «мобильный диспетчер» ВЛСТ 339.09.000-А2 | 4-510 | Интерфейс - USB, встроенная антенна |
| RF-формирователь Link ST200.F2-K1 «координатор» ВЛСТ 339.10.000-K1 | 4-511 | Интерфейс - USB, встроенная антенна |

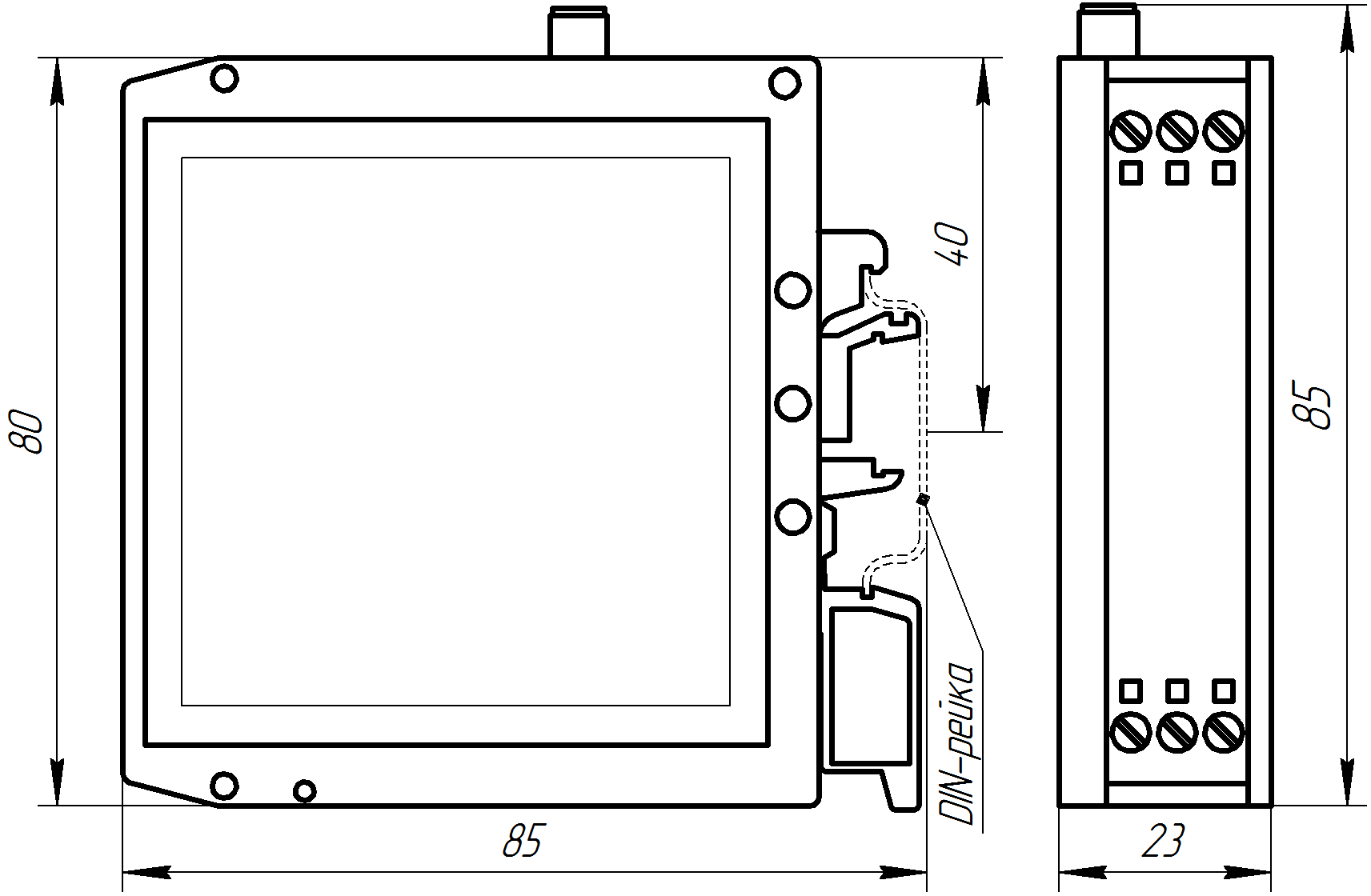

Внешний вид Link ST200 ВЛСТ 339.01.000-00, ВЛСТ 339.02.000

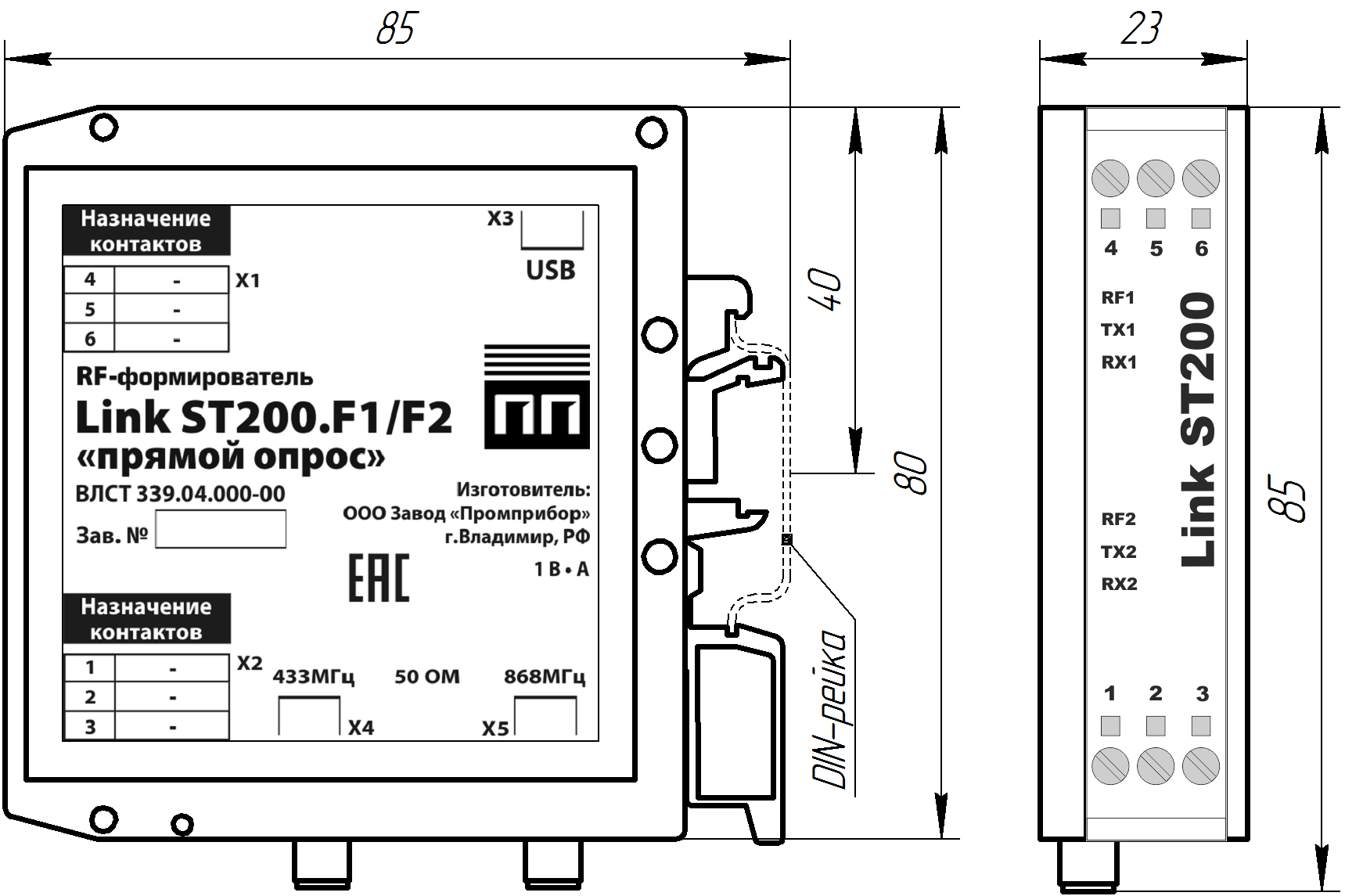

Внешний вид Link ST200 ВЛСТ 339.04.000-00

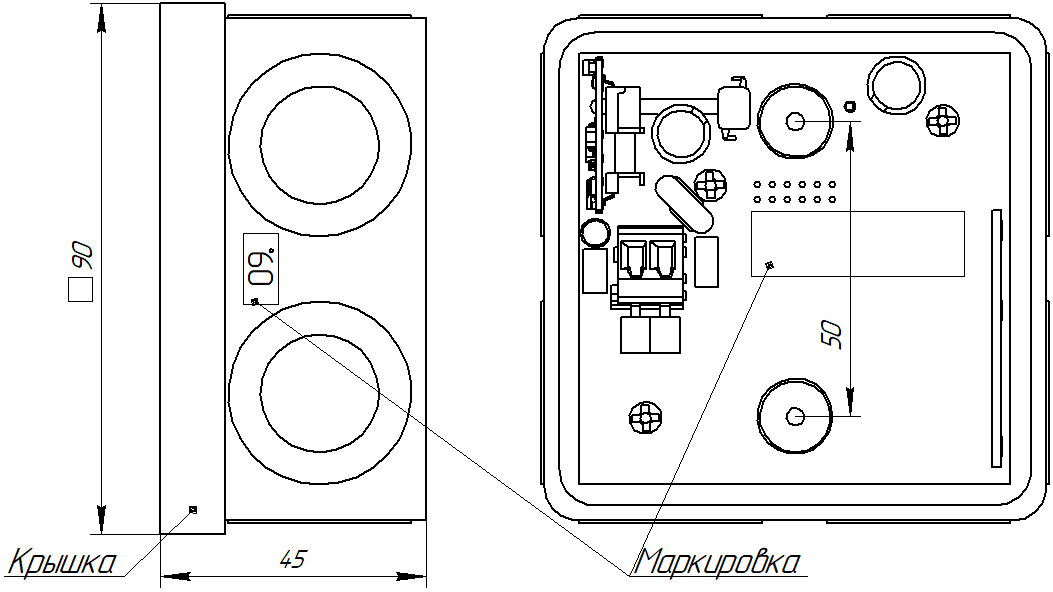

Внешний вид RF-формирователь Link ST200.F2-09 «повторитель»

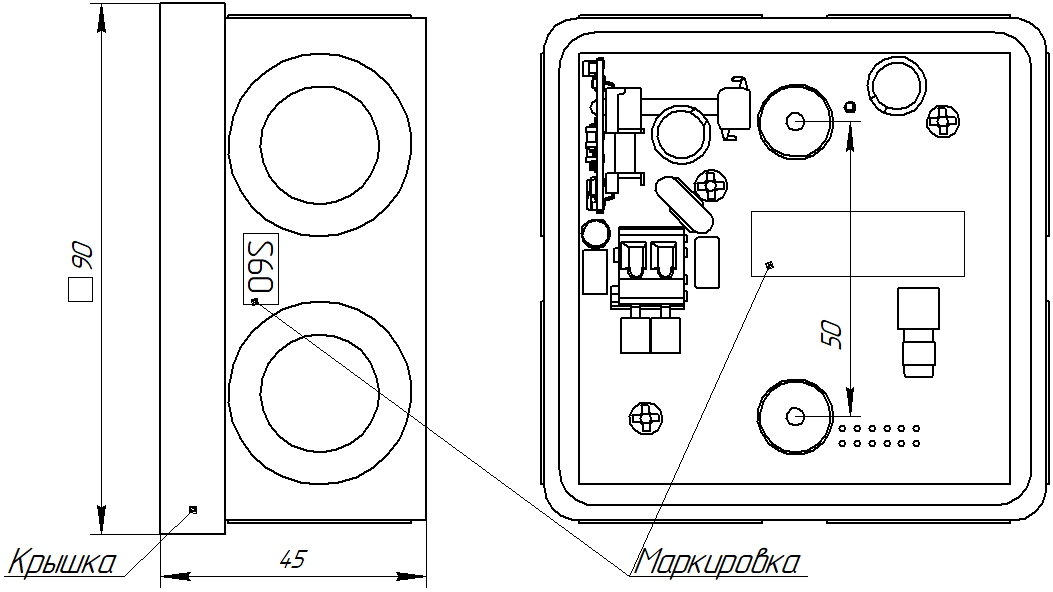

Внешний вид RF-формирователь Link ST200.F2-09-SMA «повторитель»

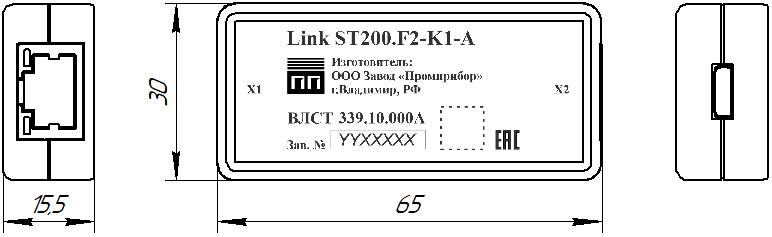

Внешний вид блока А RF-формирователь Link ST200.F2-K1

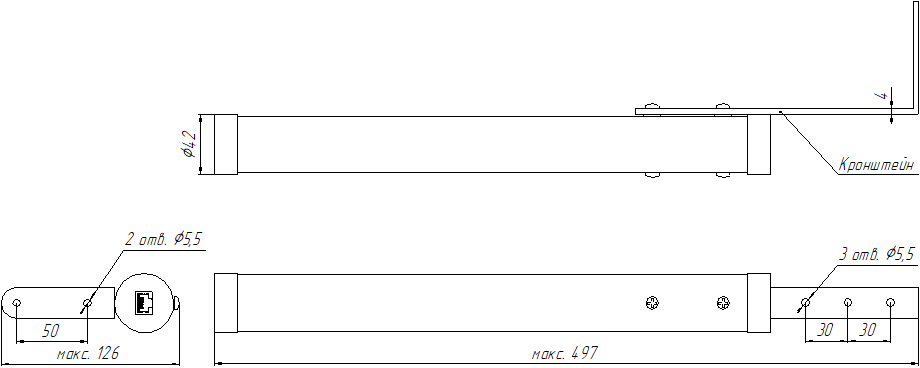

Внешний вид блока Б RF-формирователь Link ST200.F2-K1
Внешний вид Link ST200 ВЛСТ 339.01.000-00, ВЛСТ 339.02.000
Внешний вид Link ST200 ВЛСТ 339.04.000-00
Внешний вид RF-формирователь Link ST200.F2-09 «повторитель»
Внешний вид RF-формирователь Link ST200.F2-09-SMA «повторитель»
Внешний вид блока А RF-формирователь Link ST200.F2-K1
Внешний вид блока Б RF-формирователь Link ST200.F2-K1
Внешний вид Link ST200 ВЛСТ 339.01.000-00, ВЛСТ 339.02.000
pdf, 17.27 КБ.
Внешний вид Link ST200 ВЛСТ 339.04.000-00
pdf, 99.7 КБ.
Внешний вид RF-формирователь Link ST200.F2-09 «повторитель»
pdf, 29.34 КБ.
Внешний вид RF-формирователь Link ST200.F2-09-SMA «повторитель»
pdf, 29.85 КБ.
Внешний вид блока А RF-формирователь Link ST200.F2-K1
pdf, 66.2 КБ.
Внешний вид блока Б RF-формирователь Link ST200.F2-K1
pdf, 25.88 КБ.
Документация на оборудование
Декларация о соответствии Link ST200 ЕАЭС N RU Д-RU.РА04.В.31473/25
pdf, 605.75 КБ.
Декларация о соответствии Link ST200 ЕАЭС N RU Д-RU.РА11.В.01031/23
pdf, 570.85 КБ.
Декларация о соответствии Link ST200 ЕАЭС N RU Д-RU.РА08.В.95229/24
pdf, 574.33 КБ.
Link ST200
Руководство по эксплуатации Link ST200
pdf, 901.13 КБ.
Паспорт Link ST200 ВЛСТ 339.07.000
pdf, 655.88 КБ.
Паспорт Link ST200 ВЛСТ 339.0х.000
pdf, 630.07 КБ.
Link ST200 «повторитель»
Руководство по эксплуатации Link ST200.F2-09,F2-09-SMA,F2-10,F2-10-SMA,F2-11-SMA
pdf, 597.46 КБ.
Паспорт на «повторитель» Link ST200.F2-09, Link ST200.F2-09-SMA
pdf, 444.09 КБ.
Link ST200 «координатор»
Руководство по эксплуатации Link ST200.F2-K1, Link ST200.F2-K1-SMA
pdf, 521.78 КБ.
Паспорт на «координатор» Link ST200.F2-K1
pdf, 389.67 КБ.
Link ST200 «мобильный диспетчер»
Руководство по эксплуатации Link ST200.F2-А2
pdf, 3.24 МБ.
Паспорт на «мобильный диспетчер» Link ST200.F2-А2
pdf, 300 КБ.
Программное обеспечение
F1F2Connector для модуля «Прямой опрос»
zip, 15.94 КБ.
Приложение «КВАНТ. Мобильный диспетчер»
zip, 20.29 МБ.
Документация на антенны
Паспорт антенна RF 433 с кронштейном (8дБи, 3м)
pdf, 200.72 КБ.
Паспорт антенна RF 433 с кронштейном (8дБи, 10м)
pdf, 233.34 КБ.
Паспорт антенна RF 868 с кронштейном (5дБи, 10м)
pdf, 224.49 КБ.
Паспорт антенна RF868 с кронштейном (5дБи, 3м)
pdf, 163.24 КБ.
