Трёхфазные счётчики электроэнергии ST2000-10
Счётчики статические трёхфазные активной и реактивной электрической энергии ST 2000-10 непосредственного и трансформаторного включения предназначены для измерения и учёта активной и реактивной электрической энергии в трёхфазных четырехпроводных сетях переменного тока промышленной частоты в прямом и обратном направлениях в многотарифном режиме. Счётчики могут использоваться в составе автоматизированных систем учета и управления.
Нормативно-правовое обеспечение
- Соответствует ГОСТ 31818.11-2012.
- Соответствует ГОСТ 31819.21-2012.
- Соответствует ГОСТ 31819.22-2012.
- Соответствует ГОСТ 31819.23-2012.
- Сертифицирован и внесен в Государственный реестр средств измерений РФ №61237-15.
Функции
- Измерение текущего времени и даты.
- Измерение количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам.
- Измерение количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток и начало месяца.
- Измерение количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток и начало месяца.
- Измерение количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут.
- Измерение параметров электросети:
- фазное напряжение.
- положительное и отрицательное отклонение напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S).
- фазный ток.
- частота сети.
- отклонение частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S).
- активная мгновенная мощность по каждой фазе.
- реактивная мгновенная мощность по каждой фазе.
- реактивная мгновенная мощность по каждой фазе.
- коэффициент мощности по каждой фазе.
- Журналы событий:
- Перезагрузок.
- Самодиагностики.
- Попыток несанкционированного доступа.
- Переходов на летнее или зимнее время.
- Изменения конфигурации.
- Изменения данных.
- Изменения времени и даты.
- Включений или отключений питания.
- Выходов параметров качества электрической сети за заданные пределы.
- Значений положительного и отрицательного отклонений напряжения.
- Количества отключений встроенного контактора с фиксацией значений силы тока и коэффициента мощности перед отключением.
Особенности
- Для счетчиков непосредственного включения в качестве датчика тока используется шунт.
- Дистанционное управление нагрузкой.
- Функция ограничения мощности.
- Резервируемые интерфейсы передачи данных RS485, ZigBee, PLC, RF433.
- Самоорганизующаяся сеть (MESH).
- Сменные модули связи.
- Оптопорт для локальной настройки и проверки счетчика.
- Датчик магнитного поля с фиксацией в журнале событий и возможностью отключения абонента.
- Электронные пломбы на вскрытие клеммной крышки счетчика и вскрытие корпуса.
- Измерение активной и реактивной энергии в двух направлениях (прием и отдача) и по модулю.
- Метрологически аттестованные измерения параметров качества сети.
- Глубина хранения профиля нагрузки с 30-ти минутным интервалом – 128 суток.
- Ведения «журналов событий» с привязкой ко времени - 1000 записей.
- Число поддерживаемых счетчиком тарифов – 4 (48 зон суточного графика тарификации для каждого типа дня для 12 месяцев; до 45 специальных дней).
- Функция плавной коррекции времени.
Технические характеристики
- Номинальное фазное напряжение, В — 57,7; 220; 230.
- Базовый или номинальный ток, А — 5; 10.
- Максимальный ток, А — 10; 50; 60; 80; 100.
- Диапазон входных сигналов:
- сила тока — 0,05Iб (ном)…Iмакс.
- напряжение — (0,75…1,2) Uном.
- коэффициент мощности — 0,8 (емкостная)…1,0…0,5 (индуктивная).
- Диапазон рабочих температур окружающего воздуха, °С — от минус 40 до 70.
- Относительная влажность — до 98% при 25°С.
- Рабочий диапазон изменения частоты измерительной сети счетчика, Гц — 50 ± 7,5.
- Диапазон значений постоянной счетчика по активной электрической энергии, имп./(кВт∙ч) — от 800 до 8000.
- Диапазон значений постоянной счетчика по реактивной электрической энергии, имп./(квар∙ч) — от 800 до 8000.
- Пределы основной абсолютной погрешности часов, c/сут — ±0,5.
- Полная мощность, потребляемая каждой цепью тока — не более 0,5 В•А при базовом токе, нормальной температуре и номинальной частоте.
- Полная (активная) мощность, потребляемая каждой цепью напряжения — не более 10 В•А (2 Вт) при номинальном значении напряжения, нормальной температуре и номинальной частоте.
- Длительность хранения информации при отключении питания, не менее, лет — 30.
- Срок службы батареи, не менее, лет — 16.
- Число тарифов, не менее — 4.
- Число временных зон, не менее — 12.
- Степень защиты от пыли и влаги по ГОСТ 14254-96 — IP51, IP54, IP64.
- Габаритные размеры (ДхШхВ), мм, не более:
- исполнение W — 291x171x88.
- исполнение W2 — 246x169x57.
- исполнение C — 130x104x71.
- исполнение D — 250x250x120.
- Масса, кг, не более:
- исполнение W — 2,5.
- исполнение W2 — 2.
- исполнение C — 2.
- исполнение D — 2,5.
Характеристики надёжности
- Минимальная наработка на отказ — 160 000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — 30 лет.
Условные обозначения
ST2000-10-W230*5(10)-0,5S/1-R P B In On Z U G
При отсутствии опции отсутствует и соответствующий символ в условном обозначении. Пример записи модификации:
ST2000-10-W-230*10(100)-1/1-R — Счетчик электрической энергии трехфазный для установки на щиток с номинальным напряжением 230 В, номинальным током 10 А, максимальным током 100 А и интерфейсом RS-485.
ST2000-10-W2-230*5(10)-0,5S/1-RZ — Счетчик электрической энергии трехфазный для установки на DIN-рейку с номинальным напряжением 230 В, номинальным током 5 А, максимальным током 10 А, интерфейсом RS-485 и радио интерфейсом ZigBee.
| ST2000-10 | Наименование |
|---|---|
| -W |
Вариант исполнения
W – Установка на щиток W2 – Установка на щиток, модификация 2 D – Установка на DIN-рейку С – установка на опору |
| 230 | Номинальное напряжение – В |
| *5(10) | Номинальный ток (Максимальный ток) – А |
| -0,5S/1 | Класс точности Активной/Реактивной Энергии |
| -R |
Наличие интерфейса RS-485:
R - Один интерфейс R2 – Два интерфейса |
| P | Наличие интерфейса PLC |
| B | Наличие реле управление нагрузкой |
| In |
Наличие дискретного входа n – количество входов если более 1 |
| On |
Наличие дискретного выхода n – количество выходов если более 1 |
| Z |
Наличие радио интерфейса:
Z – ZigBee F – радиоинтерфейс 433 МГц |
| U |
Наличие резервного питания |
| G | Наличие встроенного GSM/GPRS модема |
При отсутствии опции отсутствует и соответствующий символ в условном обозначении. Пример записи модификации:
ST2000-10-W-230*10(100)-1/1-R — Счетчик электрической энергии трехфазный для установки на щиток с номинальным напряжением 230 В, номинальным током 10 А, максимальным током 100 А и интерфейсом RS-485.
ST2000-10-W2-230*5(10)-0,5S/1-RZ — Счетчик электрической энергии трехфазный для установки на DIN-рейку с номинальным напряжением 230 В, номинальным током 5 А, максимальным током 10 А, интерфейсом RS-485 и радио интерфейсом ZigBee.

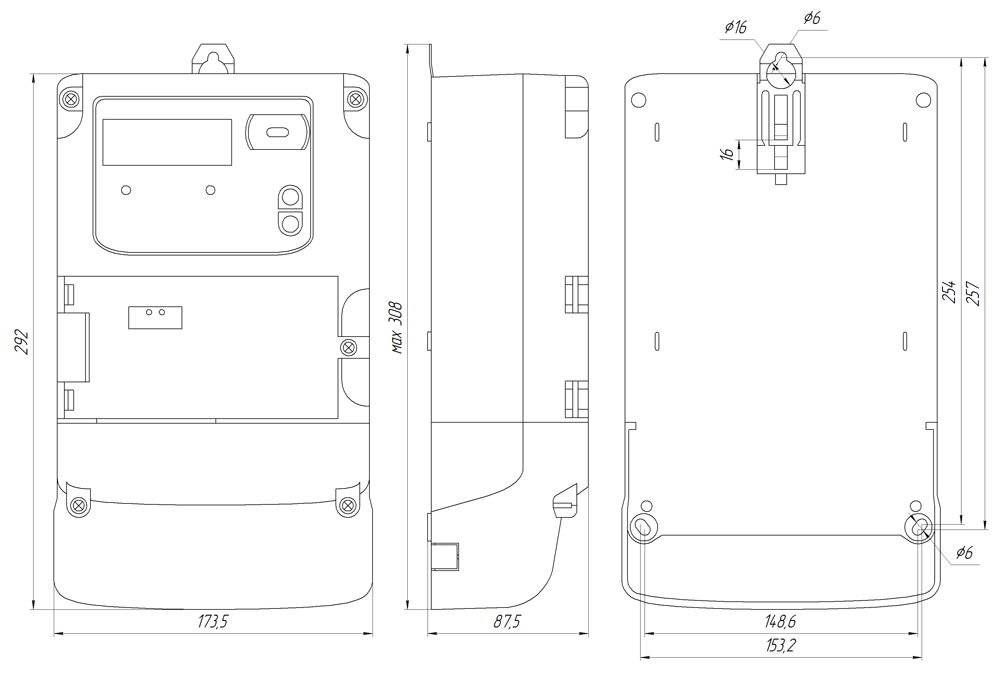

Габаритные размеры счетчика в исполнении W

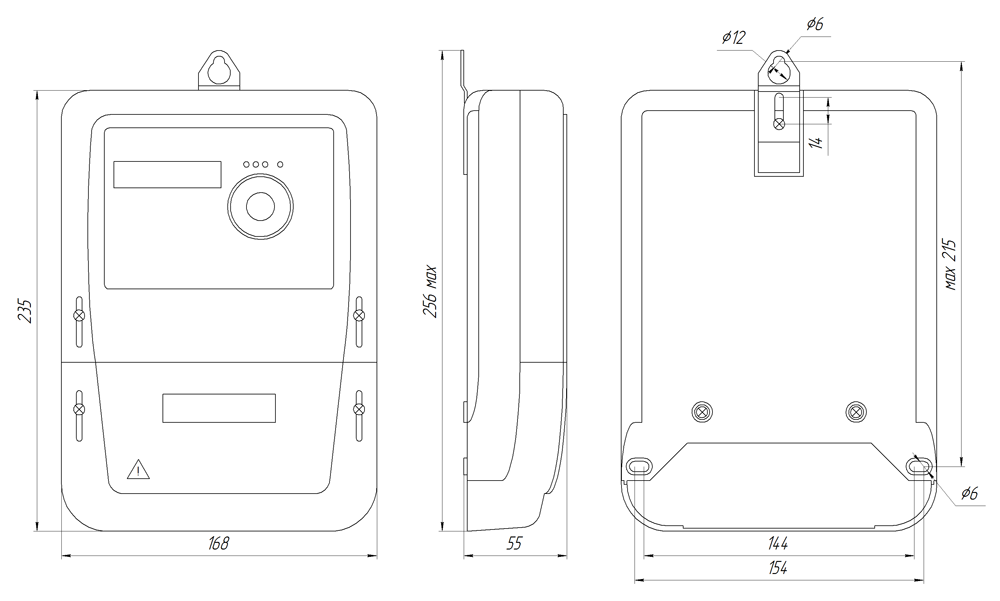

Габаритные размеры счетчика в исполнении W2

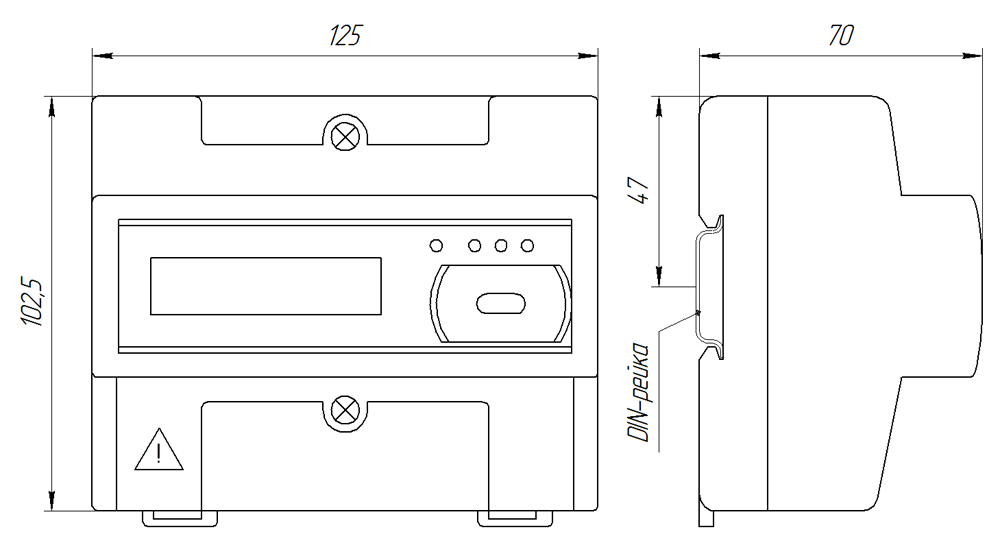

Габаритные размеры счетчика в исполнении D
Габаритные размеры счетчика в исполнении C
Габаритные размеры счетчика в исполнении W
Габаритные размеры счетчика в исполнении W2
Габаритные размеры счетчика в исполнении D
Габаритные размеры счетчика в исполнении C
Документация на оборудование

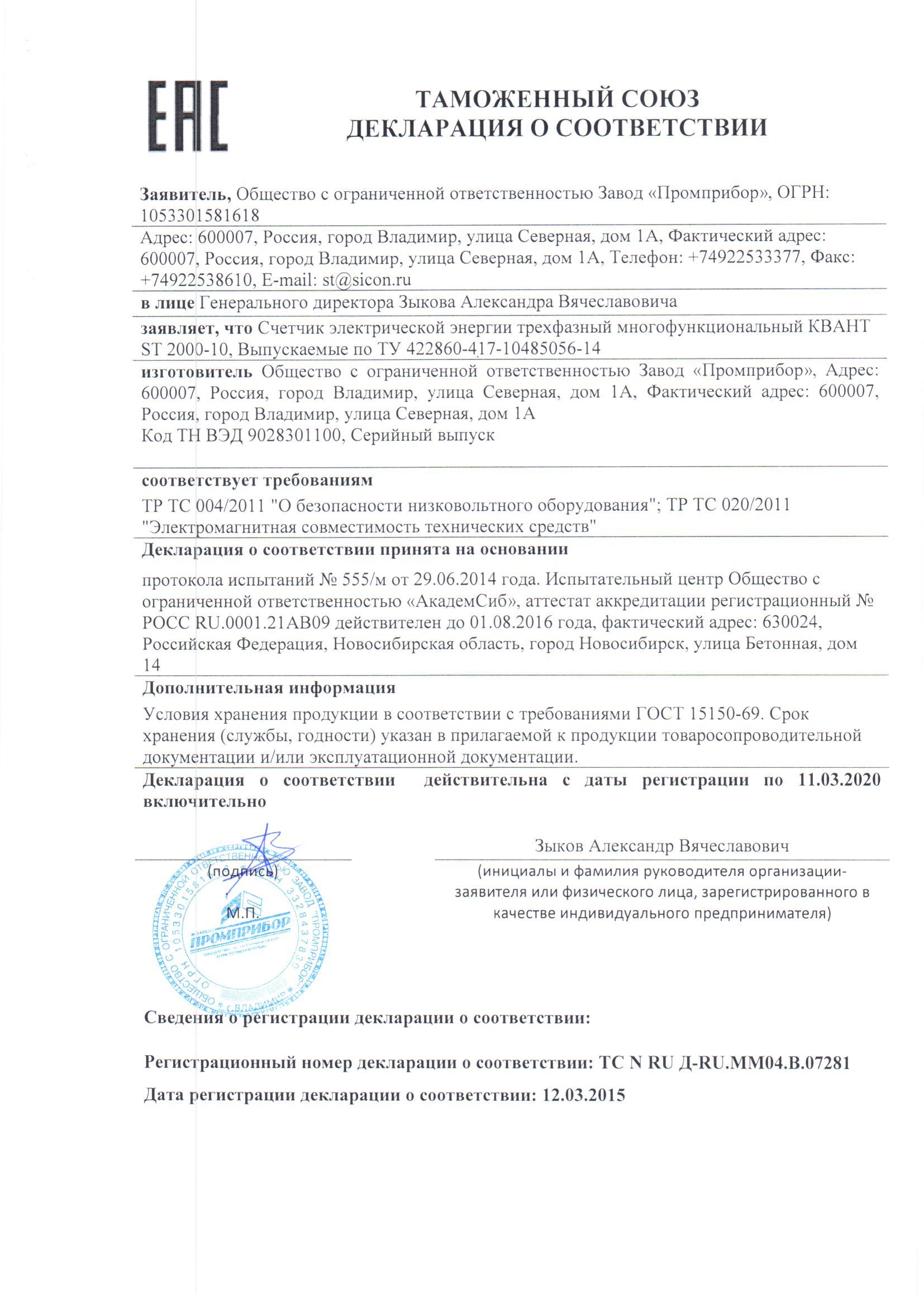

Сертификат соответствия
jpg, 355.92 КБ.
Свидетельство об утверждении типа средств измерений
pdf, 266.46 КБ.
Описание типа средств измерений
pdf, 1.04 МБ.
Методика поверки
pdf, 759.48 КБ.
Формуляр ВЛСТ 417.00.000 ФО на ST2000-10 в исполнении C
pdf, 230.19 КБ.
Формуляр ВЛСТ 417.00.000 ФО на ST2000-10 в исполнениях W и W2
pdf, 230.13 КБ.
Руководство по эксплуатации на ST2000-10 в исполнении С
pdf, 527.46 КБ.
Руководство по эксплуатации на ST2000-10 в исполнениях W и W2
pdf, 891.91 КБ.
Руководство оператора
pdf, 1.41 МБ.
