Телемеханика
Комплексное решение для ТП, РП 6-10 (20) кВ включает в себя единую программно-аппаратную платформу собственной разработки, реализующую гибкий функционал телемеханизации объекта и учёта электроэнергии.
- Ввод сигналов по диспетчеризации, диагностике и учёту для ТП, РП 6-10 (20) кВ:
- телеизмерения (ТИ) — с многофункциональных электросчётчиков, цифровых измерителей, терминалов РЗА, датчиков температуры.
- телесигнализация (ТС) положения коммутационных аппаратов — с вводных трансформаторов и отходящих линий, сигналы датчиков охранно-пожарной сигнализации, вскрытие двери шкафа и дверей ТП.
- телеуправление (ТУ) — выдача управляющих сигналов на исполнительные механизмы.
- Передача информации на верхний уровень системы — по каналам Ethernet (TCP/IP), радиотелефонной связи стандарта GSM в режиме GPRS, по протоколу ГОСТ Р МЭК 61870-5-104.
Описание

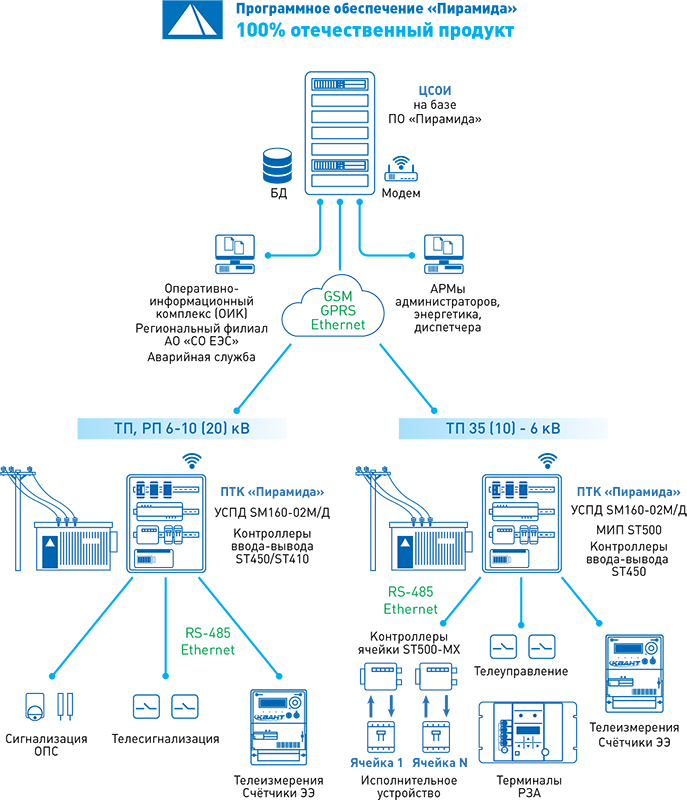

Система телемеханики реализуется как иерархическая трёхуровневая система мониторинга и управления:
- Верхний уровень представляет собой сервера сбора, обработки и передачи информации - оперативно-информационные комплексы, с применением ПО «Пирамида 2.0».
- На среднем уровне ПТК «Пирамида» исполнения КТМ на базе интеллектуального контроллера SM160-02М обеспечивает сбор данных телемеханики, их обработку, хранение, преобразование и обмен с серверами верхнего уровня, а также выдачу команд телеуправления.
- Нижний уровень строится на первичных источниках измерительной и дискретной информации: приборы учёта электроэнергии КВАНТ, МИП ST500, контроллеры ввода-вывода ST450 и ST410, а также исполнительные механизмы.
Эффективность внедрения
- Повышение наблюдаемости и надёжности — онлайн мониторинг и анализ состояния объекта диспетчеризации с оперативным информированием диспетчера о возникновении внештатной ситуации.
- Повышение качества энергоснабжения — непрерывный анализ текущих параметров электрической сети на ТП позволяет выявлять проблемные места по качеству энергоснабжения и предотвратить аварийное отключение всей ТП.
- Дистанционное управление — выполнение команд телеуправления с верхнего уровня.
- Снижение затрат на обслуживание объекта диспетчеризации.
- Совмещение функционала учёта и диспетчеризации без необходимости содержания разрозненных систем различных производителей.
- Обеспечение защиты передаваемой на верхний уровень информации.
- Совместимость с сертифицированными средствами защиты информации.
Функции
- Выполнение команд телеуправления от верхнего уровня.
- Диагностика неисправности или критических режимов работы устройств телемеханики энергообъекта.
- Самодиагностика контроллера телемеханики, микропроцессорных терминалов телемеханики, модулей ввода дискретной и аналоговой информации.
- Организация защищённого канала передачи данных с использованием различных технологий.
- Контроль состояния каналов связи.
- КВАНТ ST 1000-9
- КВАНТ ST 2000-12
- Интеллектуальный контроллер SM160-02М
- ПАК «Пирамида»
- УСВ-2
- Контроллер ввода-вывода дискретных сигналов ST410
- Контроллер ввода-вывода дискретных сигналов ST450
- Многофункциональный измерительный преобразователь ST500
- ПТК «Пирамида» исполнение КТМ
- Программное обеспечение «Пирамида 2.0»
