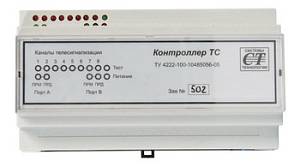

Контроллеры телесигнализации

Контроллеры телесигнализации предназначены для работы в составе автоматизированной информационно-измерительной системы (АИИС) учета электрической энергии и позволяют решить задачу контроля состояния объекта измерений, контроля положения коммутационных аппаратов, контроля состояния схемы измерения на подстанции и т.п.
1320

Контроллеры телесигнализации предназначены для работы в составе автоматизированной информационно-измерительной системы (АИИС) учета электрической энергии и позволяют решить задачу контроля состояния объекта измерений, контроля положения коммутационных аппаратов, контроля состояния схемы измерения на подстанции и т.п.

Сигнализация осуществляется от каких-либо датчиков, реле и других регистрирующих устройств к контроллеру сигнализации. После получения сигнала о срабатывании датчика, контроллер телесигнализации передает данные об этом в цифровом виде на верхние уровни АИИС (в УСПД СИКОН С1, СИКОН С10, СИКОН С50, СИКОН С70).

Особенности

  • контроль состояния объектов измерений (от датчиков типа «сухой контакт»).
  • хранение записей об изменении состояний объектов измерений.
  • передачи в УСПД данных о состоянии объектов измерений.
  • самодиагностика с фиксацией в «Журнале событий».
  • ведение системного времени и календаря (переход на летнее и зимнее время).
  • синхронизация системного времени от УСПД и/или ЭВМ.
  • конфигурирование (параметрирование) контроллера ТС и программного обеспечения.
  • защита от несанкционированного доступа, путем пломбирования контроллера, использования паролей и аппаратной защиты данных.

Технические характеристики

  • Контроллеры телесигнализации имеют 8 гальванически развязанных входов телесигнализации («ТС») для подключения датчиков коммутационных аппаратов. Питание датчиков осуществляется контроллером. Параметры входов «ТС»:
    • тип схемы подключения: с общим «плюсом».
    • напряжение питания канала «ТС»: 12…15 В.
    • ток срабатывания канала «ТС»: 6…10 мА.
    • максимальная длина линии связи до коммутационного аппарата: 30 м, при сопротивлении жил до 51 Ом/км и емкости до 0,1 мкФ/км.
    • минимальное время, за которое контроллер ТС зарегистрирует смену состояния входа «ТС»: 2 мс (по умолчанию: 20 мс).
  • Протоколы последовательной связи:
    • MODBUS RTU.
    • «Пирамида» (разработка АО ГК «Системы и Технологии»).
  • электропитание
    • напряжение переменного тока: 220 В (187…242 В) или 100 В (85…110 В).
    • частота: (50±1) Гц.
    • потребляемая мощность, не более: 5 В×А.

Документация на оборудование

Руководство оператора ВЛСТ 223.00.000 pdf, 255.16 КБ.
