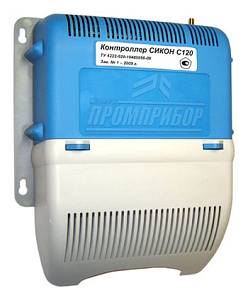

Контроллеры СИКОН С120

Контроллеры СИКОН С120 предназначены для измерения и многотарифного учёта электрической энергии и мощности, а также сбора различной информации с многофункциональных счётчиков электрической энергии, обработки, хранения и передачи полученной информации на верхний уровень автоматизированной информационно-измерительной системы (АИИС). Также контроллеры СИКОН С120 осуществляют функции контроля состояния объекта автоматизации.

Описание Характеристики Документы и ПО

Контроллеры СИКОН С120 ориентированы на применение на энергообъектах розничного рынка электроэнергии, таких как мелкомоторные предприятия, трансформаторные подстанции (ТП) и распределительные устройства (РУ) жилых домов, офисных зданий и других организаций жилищно-коммунального хозяйства (ЖКХ).

Технические характеристики

количество каналов измерения (учёта): 64, 128.
количество тарифов учёта электрической энергии: 4.
количество каналов «ТС»: 4.
количество каналов «ТУ» для управления внешним модемом: 1.
наличие встроенного модема GSM/GPRS.
совместимость с основными типами счётчиков.
широкий температурный диапазон: от минус 10 до плюс 50 °С (по спец. заказу: от минус 25 до плюс 60 °С).

Интерфейсы последовательной связи

Для подключения внешних устройств контроллеры СИКОН С120 имеют четыре порта последовательной связи. Два из них предназначены для опроса счётчиков. Один для передачи данных на верхний уровень АИИС. Четвёртый — универсальный — может использоваться как для опроса счётчиков, так и для передачи данных на верхний уровень АИИС.

Протоколы последовательной связи

MODBUS.
CANBUS.
ГОСТ Р МЭК 61107-2001.
ГОСТ Р МЭК 61142-2001.
протокол «Пирамида» (разработка ЗАО ИТФ «СИСТЕМЫ И ТЕХНОЛОГИИ»).
специализированные протоколы электросчётчиков.

Электропитание

напряжение переменного тока: 220 В (176...264 В).
частота: (50±1) Гц.
потребляемая мощность не превышает: 20 В×А.

Сведения о сертификации

свидетельство об утверждении типа средств измерений RU.C.34.004.А № 35151.
тип зарегистрирован в Государственном реестре средств измерений под № 40489-09.
межповерочный интервал: 6 лет.

Документация на оборудование

Свидетельство об утверждении типа средств измерений pdf, 237.92 КБ.

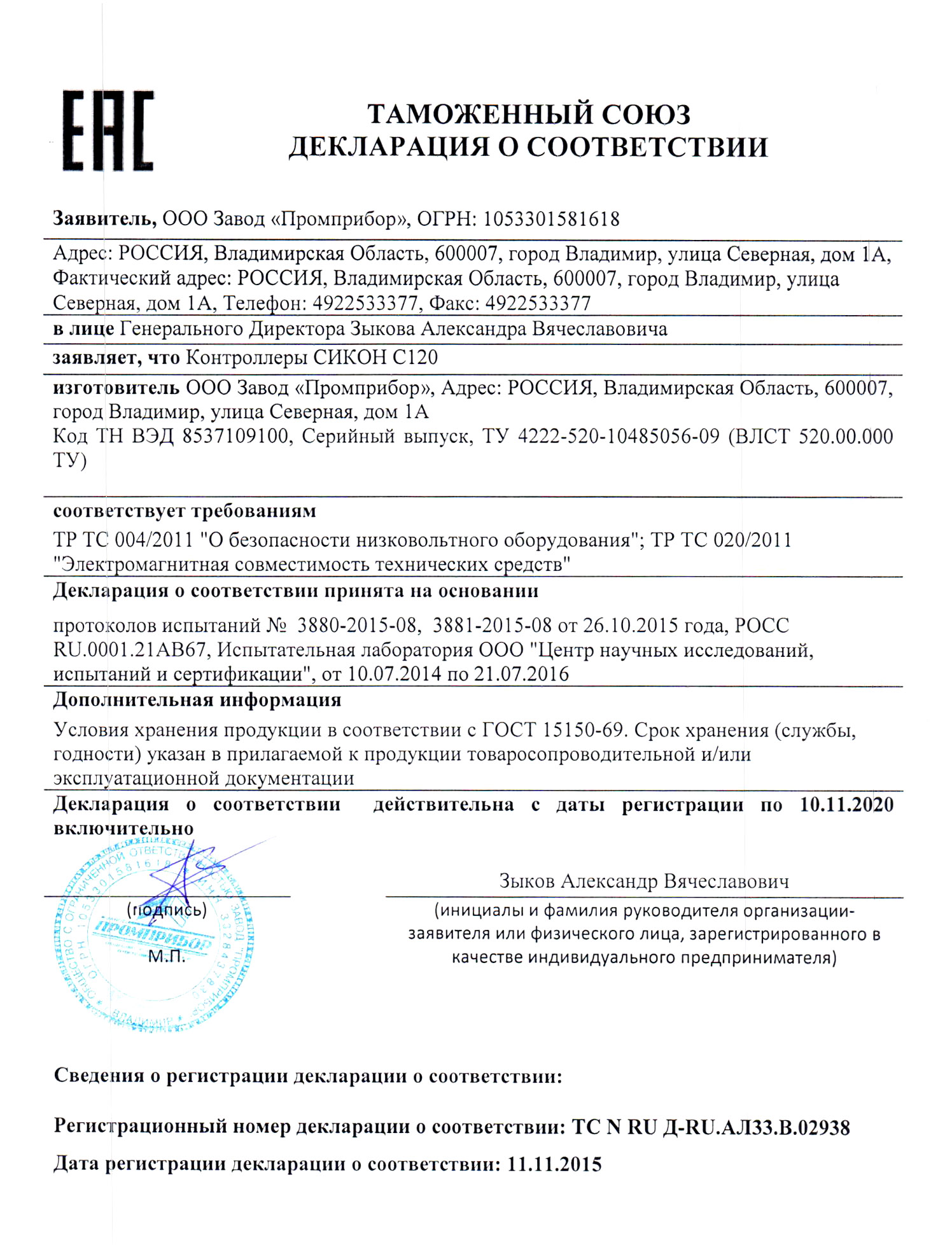

Декларация о соответствии jpg, 546.42 КБ.

Описание типа СИКОН С120 ВЛСТ 520.00.000 pdf, 3.83 МБ.

Формуляр (для С120) pdf, 661.44 КБ.

Методика поверки СИКОН С120 pdf, 627.21 КБ.

Руководство по эксплуатации СИКОН С120 pdf, 534.15 КБ.

Руководство оператора СИКОН С120 pdf, 1.11 МБ.
