Программное обеспечение «Пирамида 2.0»
Функции
ПО «Пирамида 2.0» реализует следующие функциональные направления:
- Автоматизированный комплексный учёт энергоресурсов, включая электроэнергию, тепло, воду, газ, среды.
- Диспетчеризация и управление для объектов промышленности и энергетики.
- Различные задачи обработки данных, отраслевая и производственная аналитика, энергоменеджмент.
Применение
ПО «Пирамида 2.0» может применяться для нужд генерирующих, электросетевых и энергосбытовых компаний любого масштаба, отраслевых госкомпаний и промышленных предприятий, различных муниципальных и управляющих компаний, прочих объектов ЖКХ.
Особенности
ПО «Пирамида 2.0» обладает следующими особенностями:
- Реализует единую систему автоматизированного комплексного учёта различных энергоресурсов, включая электроэнергию, тепло, воду, газ, среды.
- Перечень поддерживаемого оборудования включает большое число типов приборов учёта энергоресурсов, контроллеров, концентраторов, УСПД различных отечественных и зарубежных производителей.
- Поддержка актуального законодательства, отраслевых нормативов и стандартов, позволяющая соответствовать всем предъявляемым требованиям.
- Наличие средств горизонтального масштабирования серверных ресурсов, готовность к реализации больших автоматизированных систем, включающих миллионы точек учёта и тысячи пользователей.

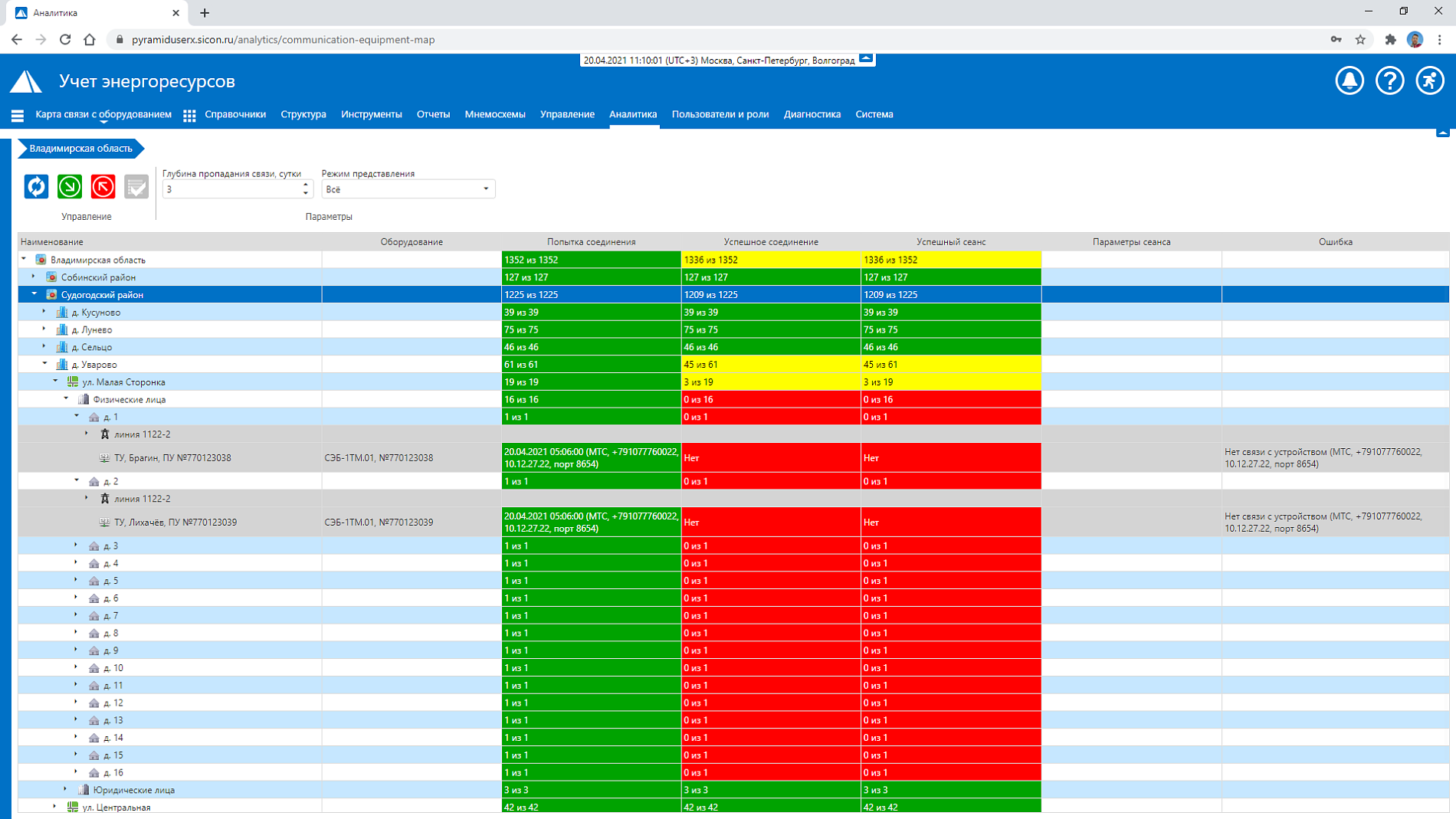

- Сокращение затрат на эксплуатацию системы за счёт большого числа вспомогательных диагностических подсистем и интерфейсов.

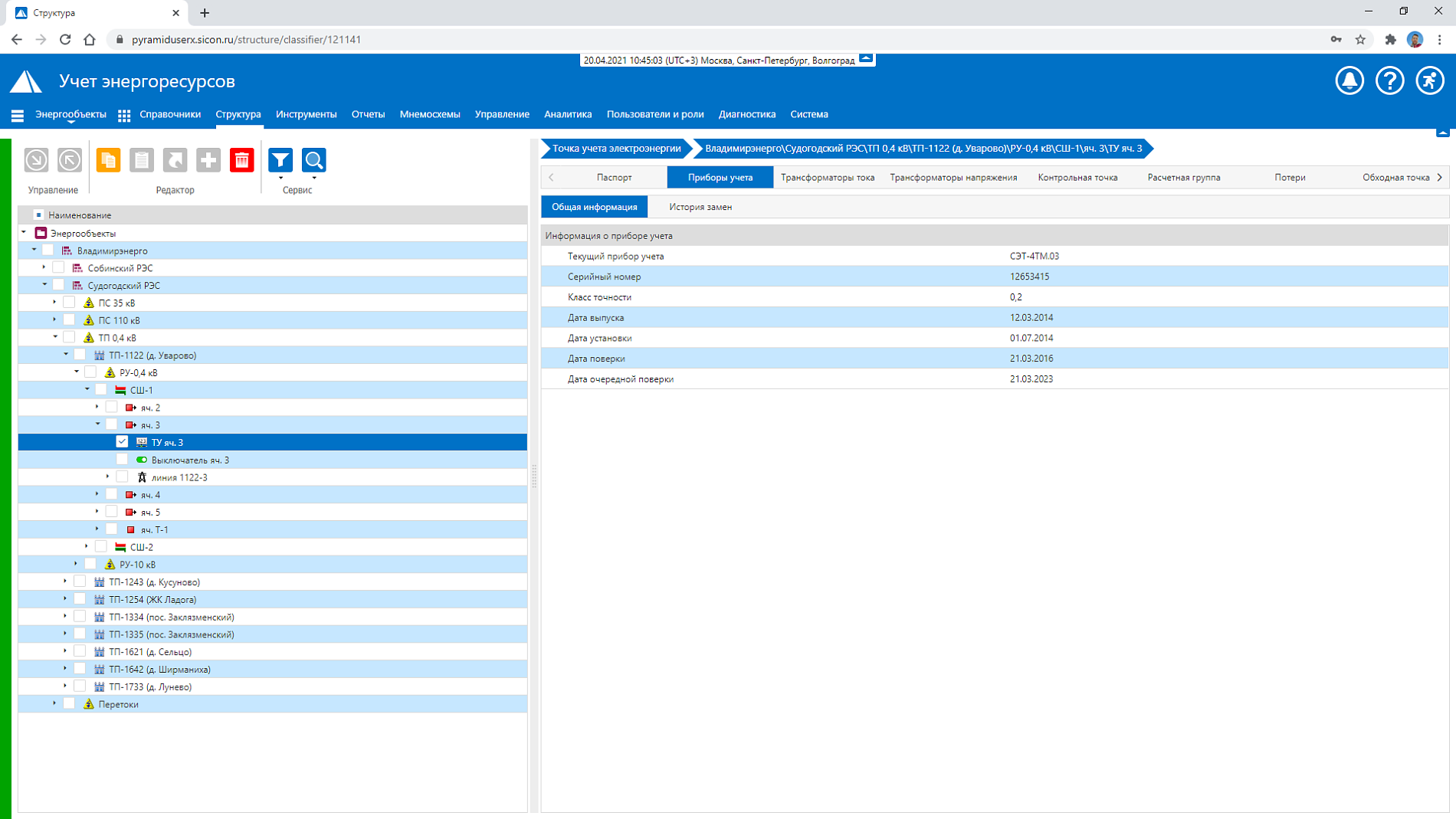

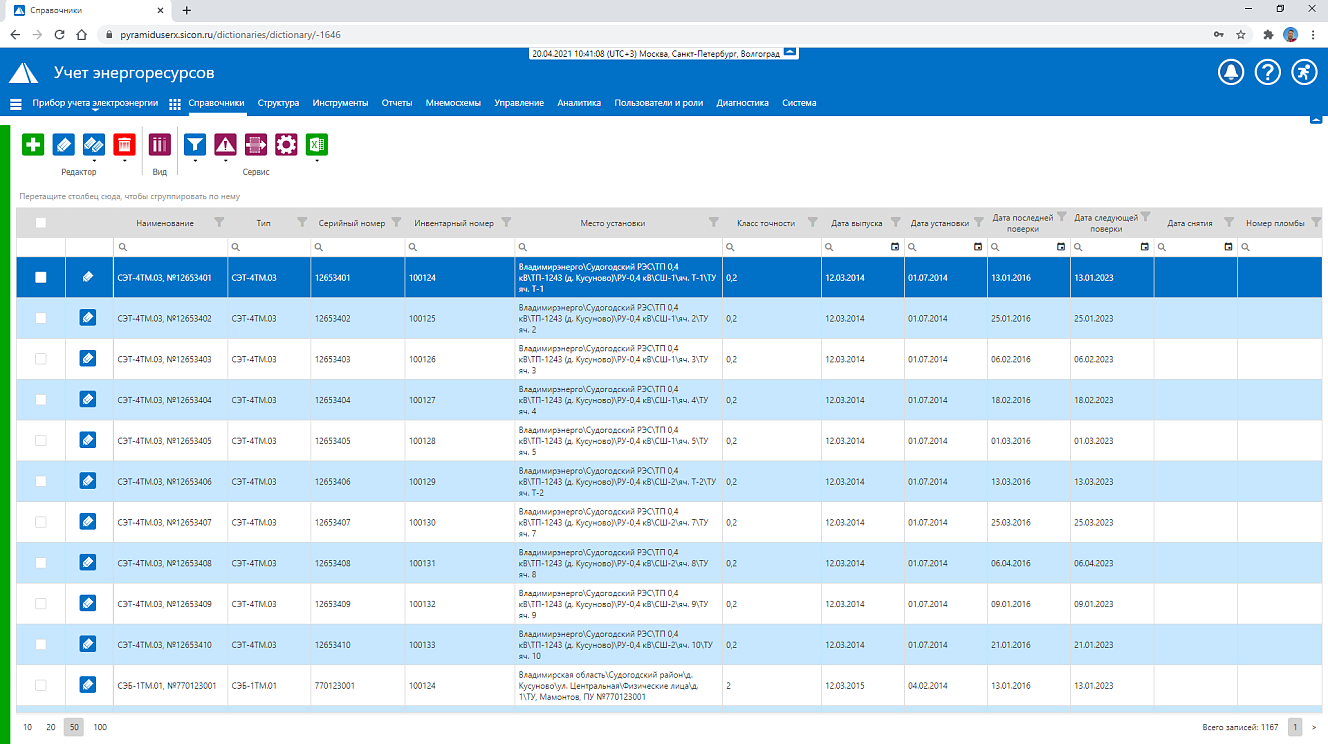

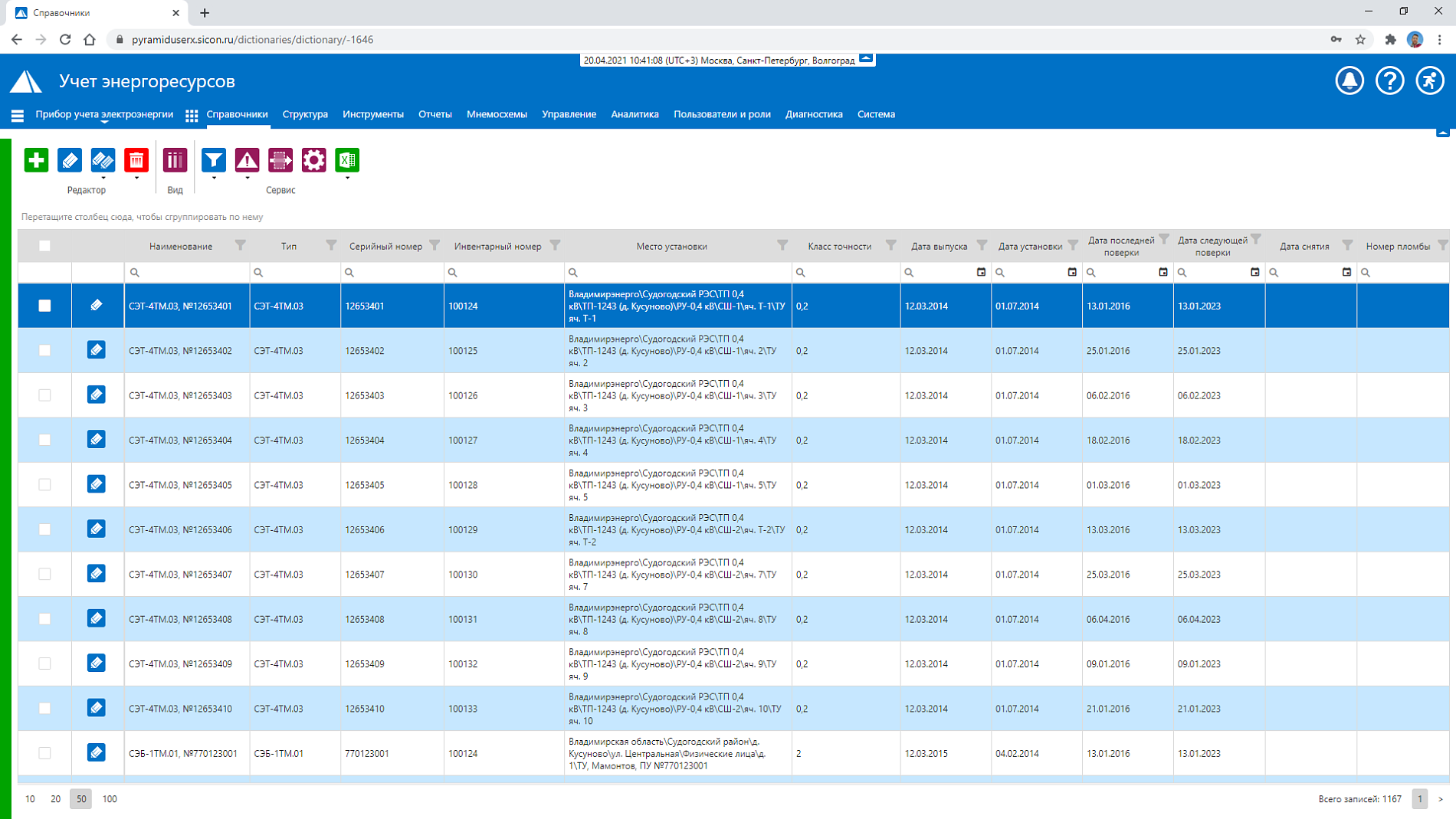

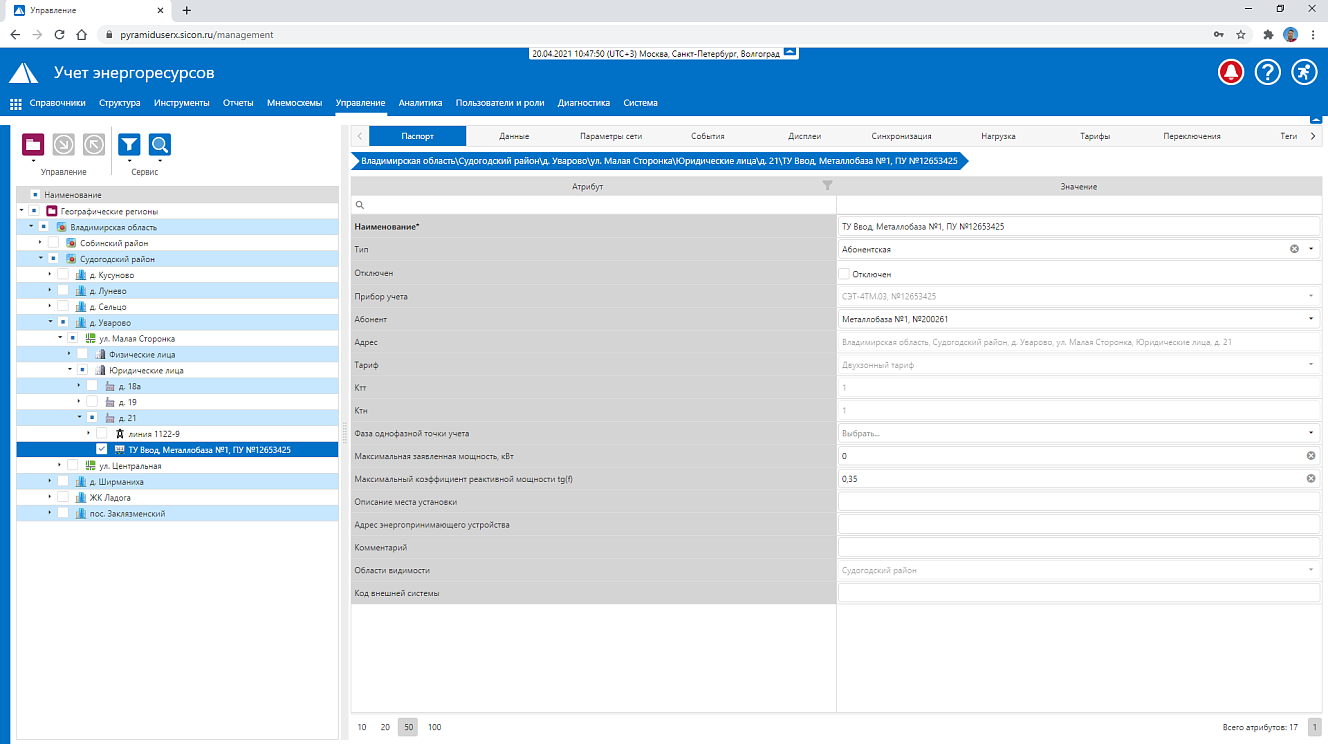

- Гибкая модель нормативно-справочной информации, позволяющая сформировать собственную модель паспортизации, описания системы и бизнес-логику.

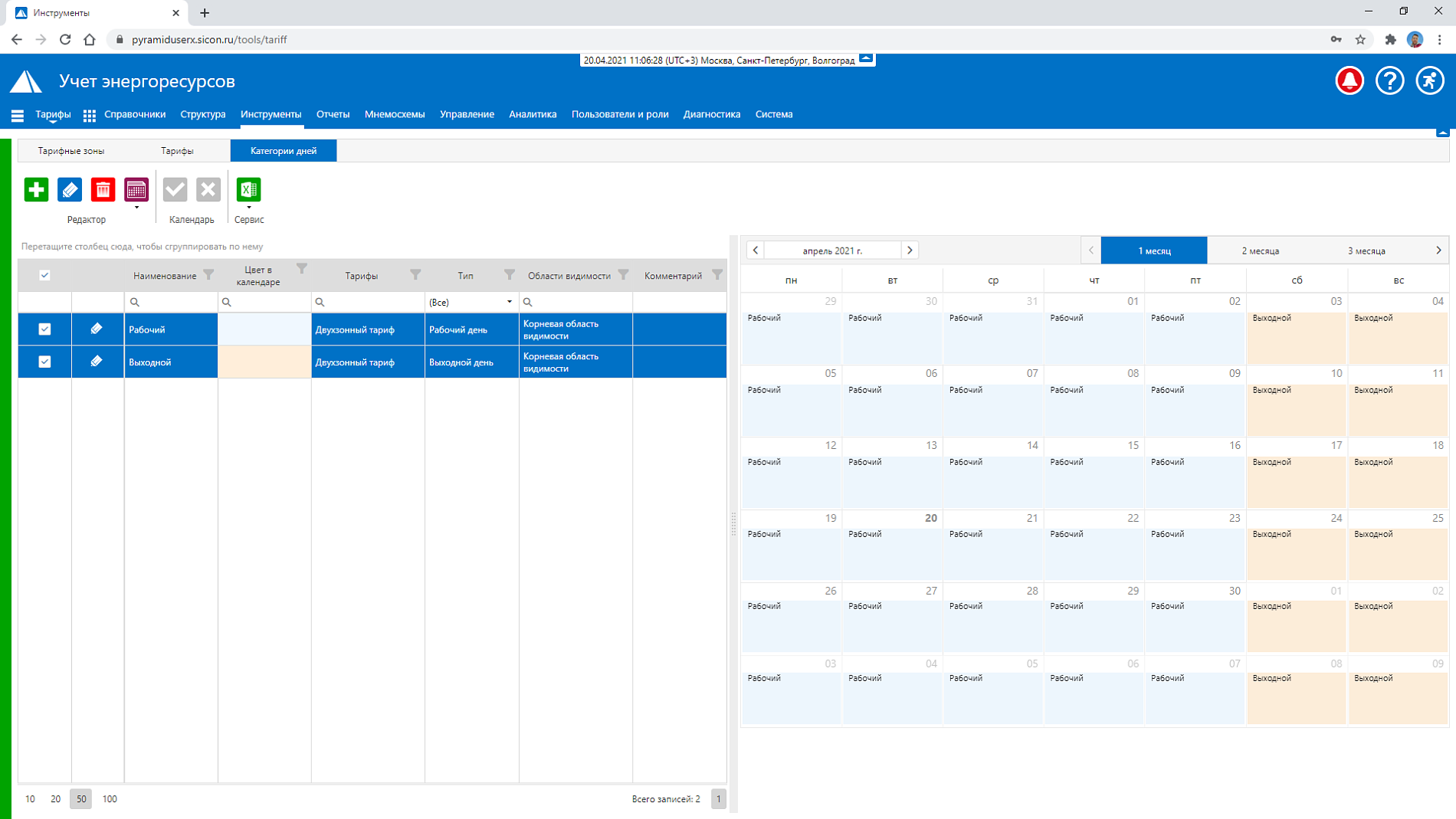

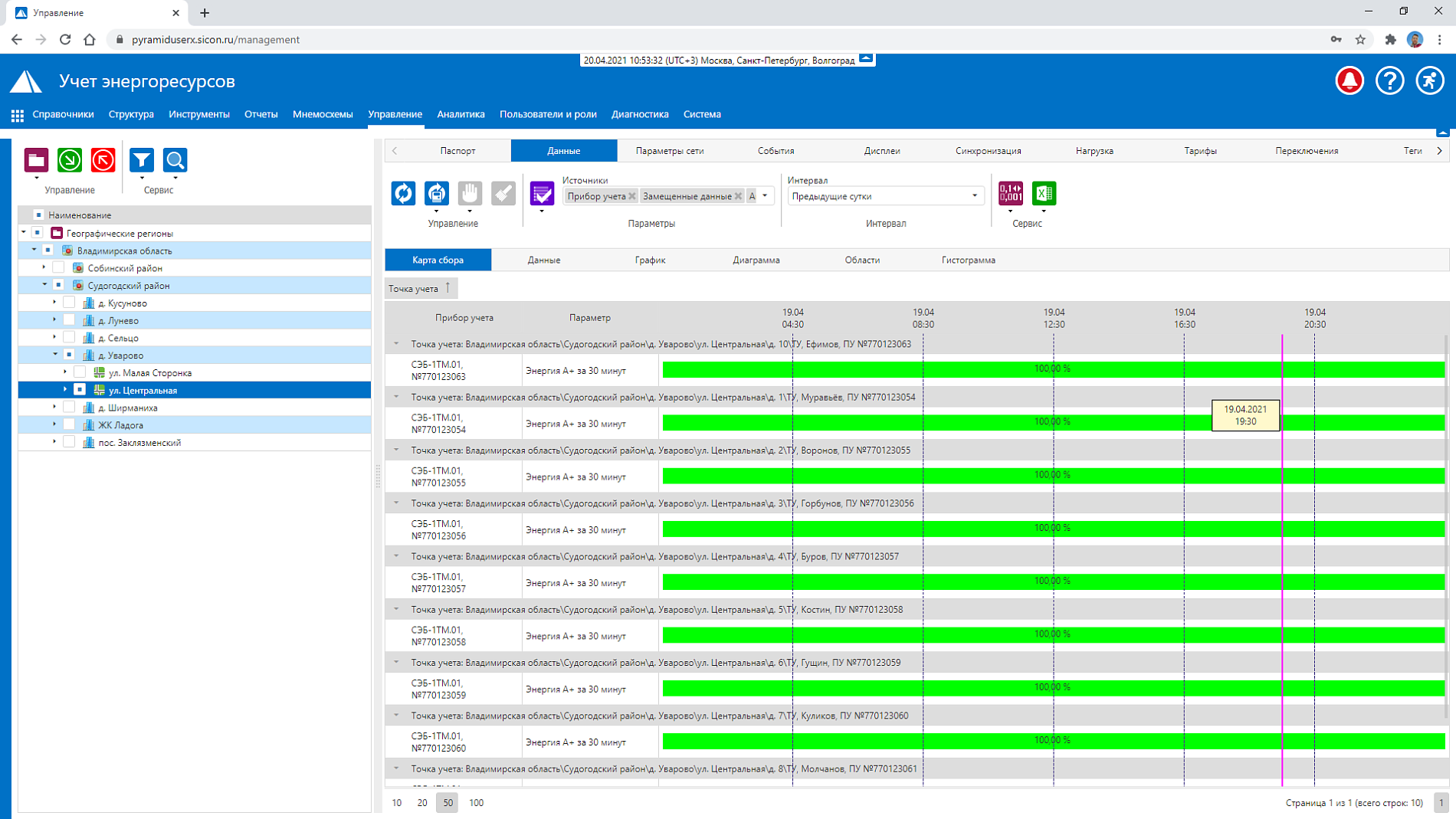

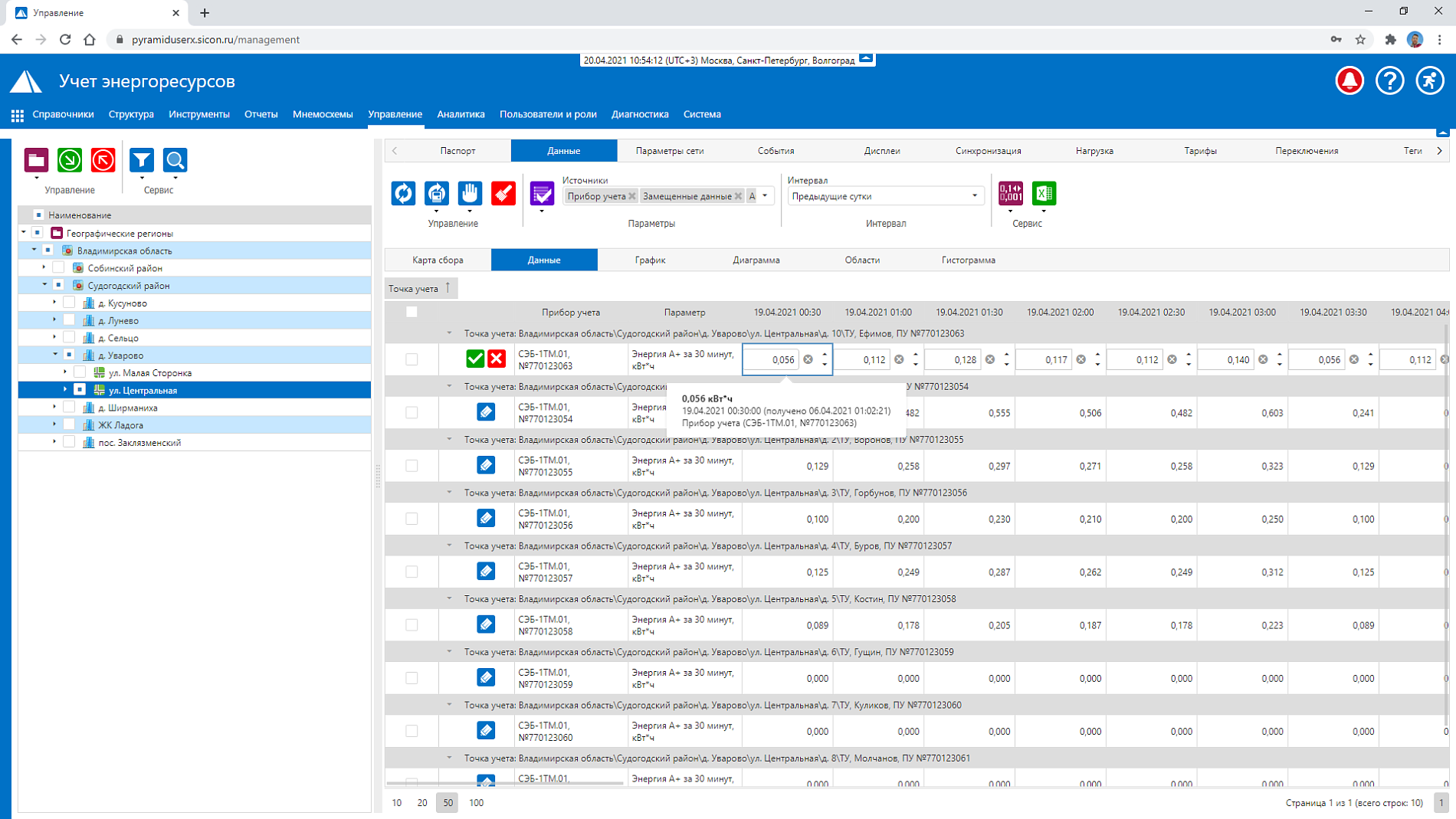

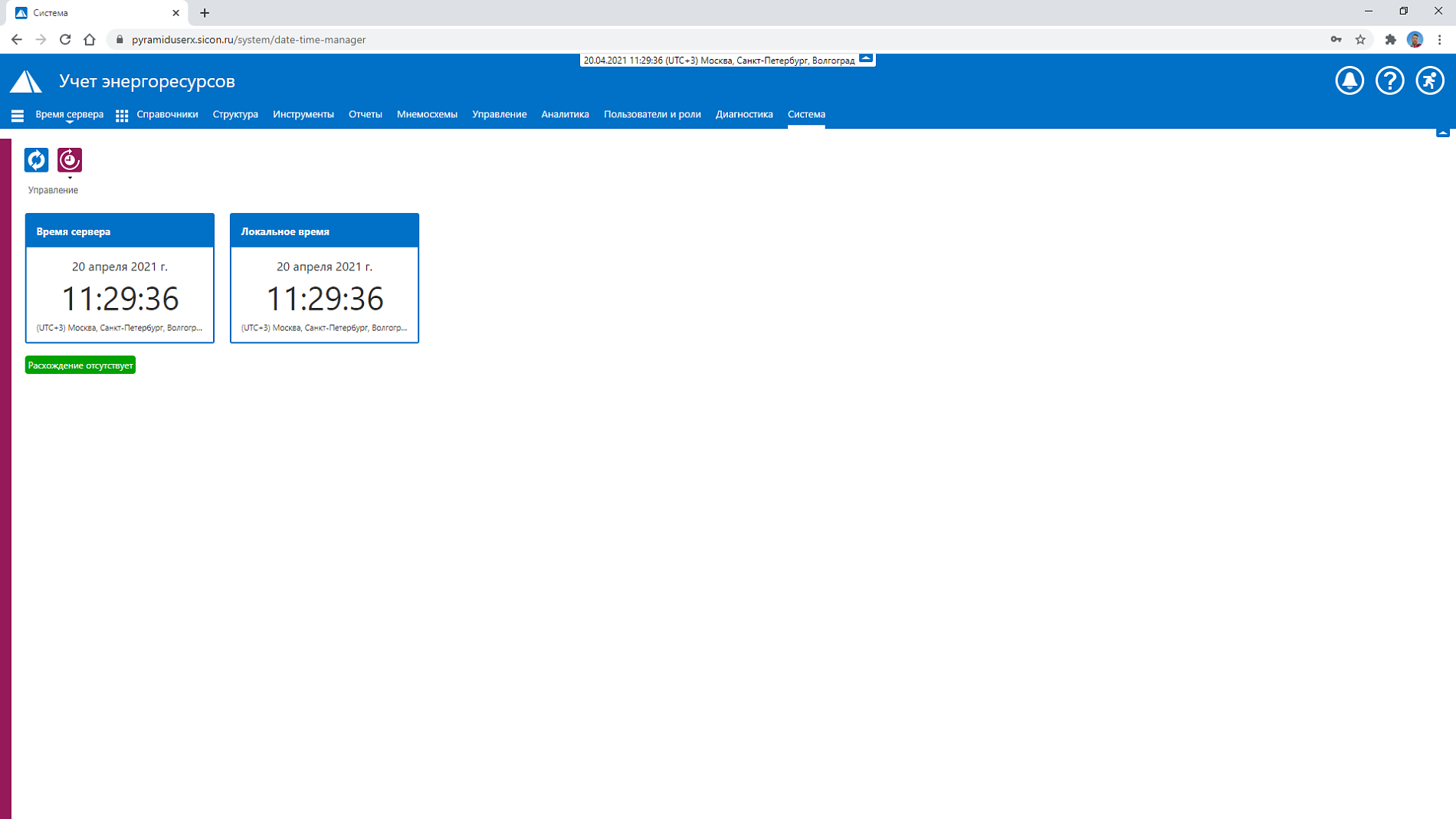

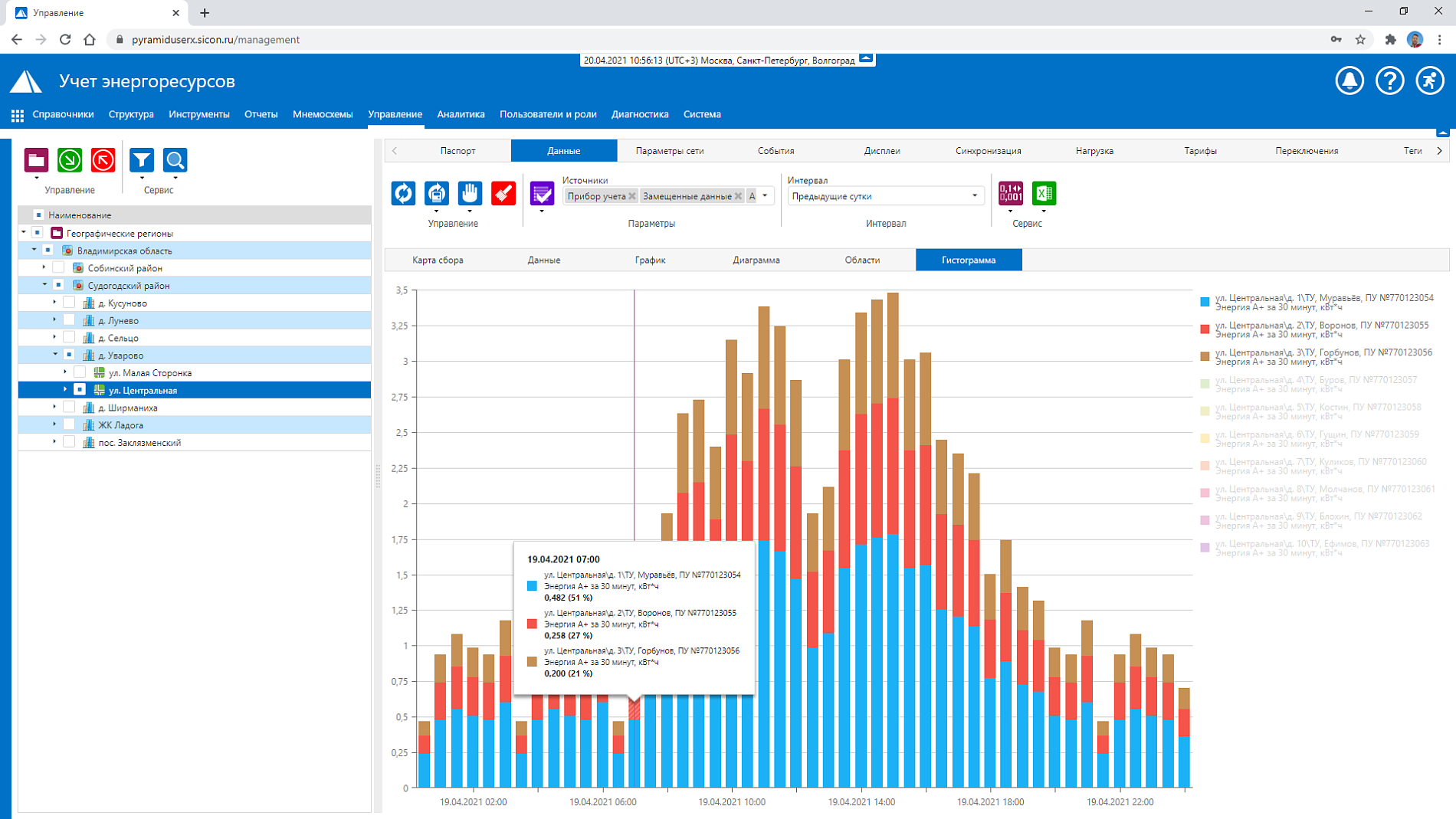

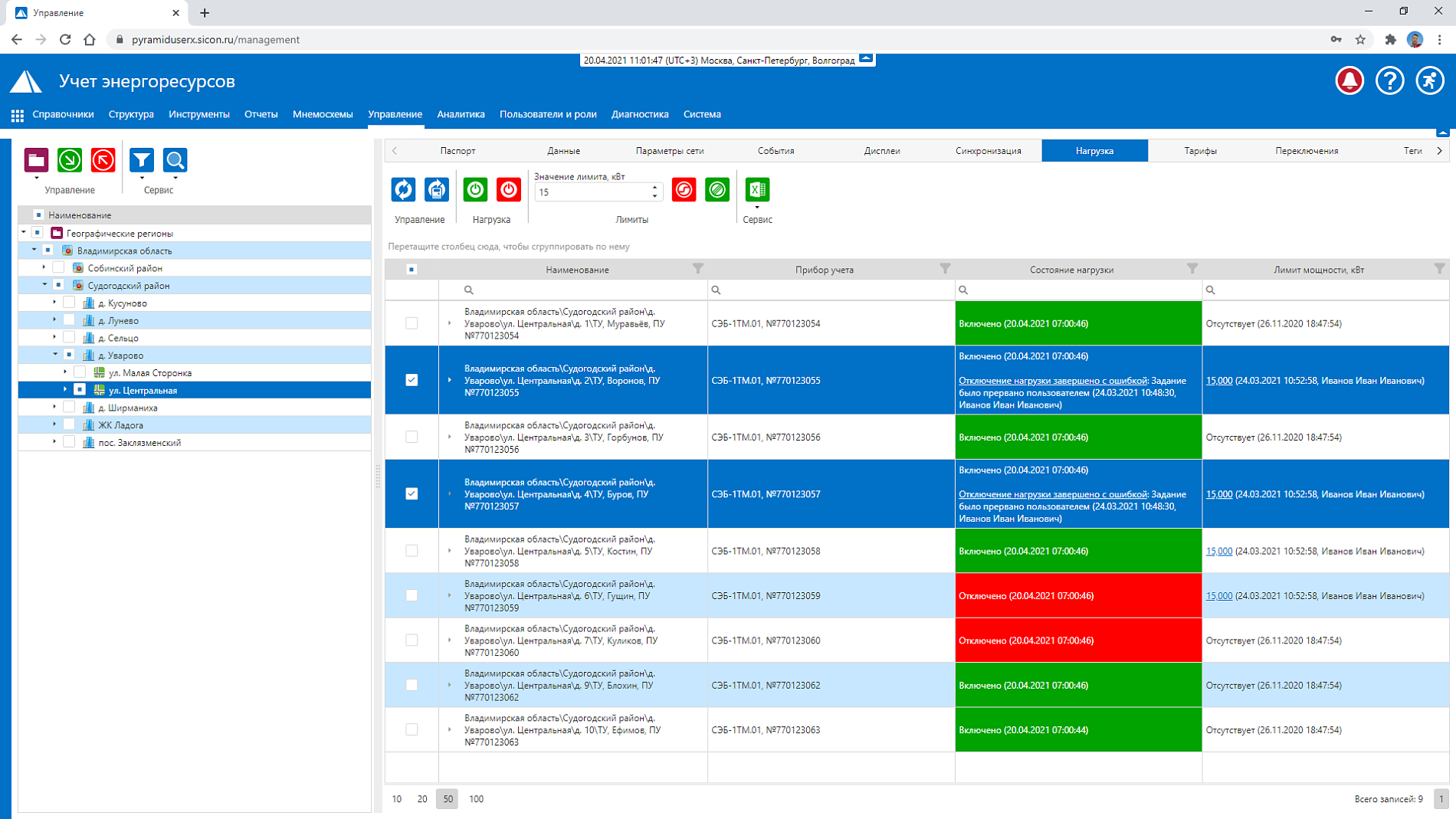

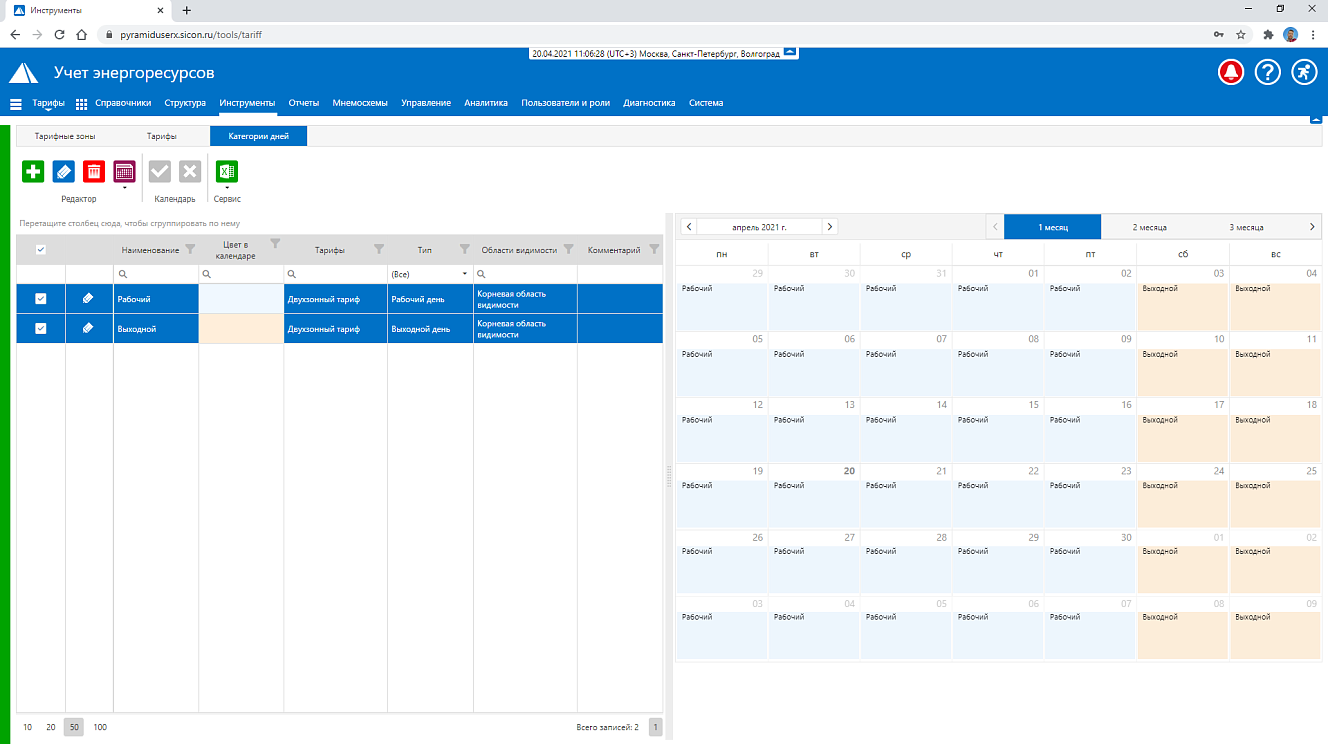

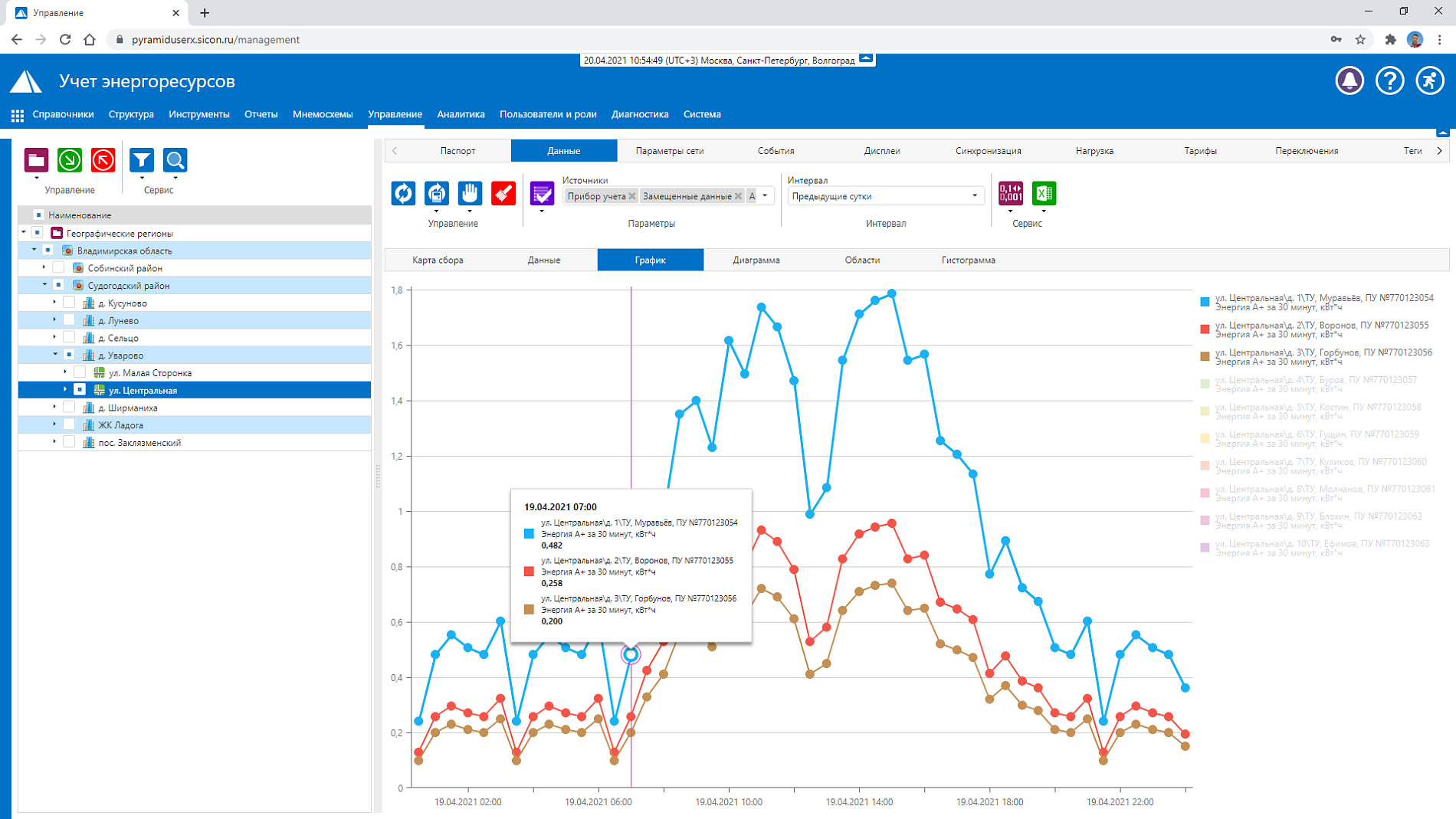

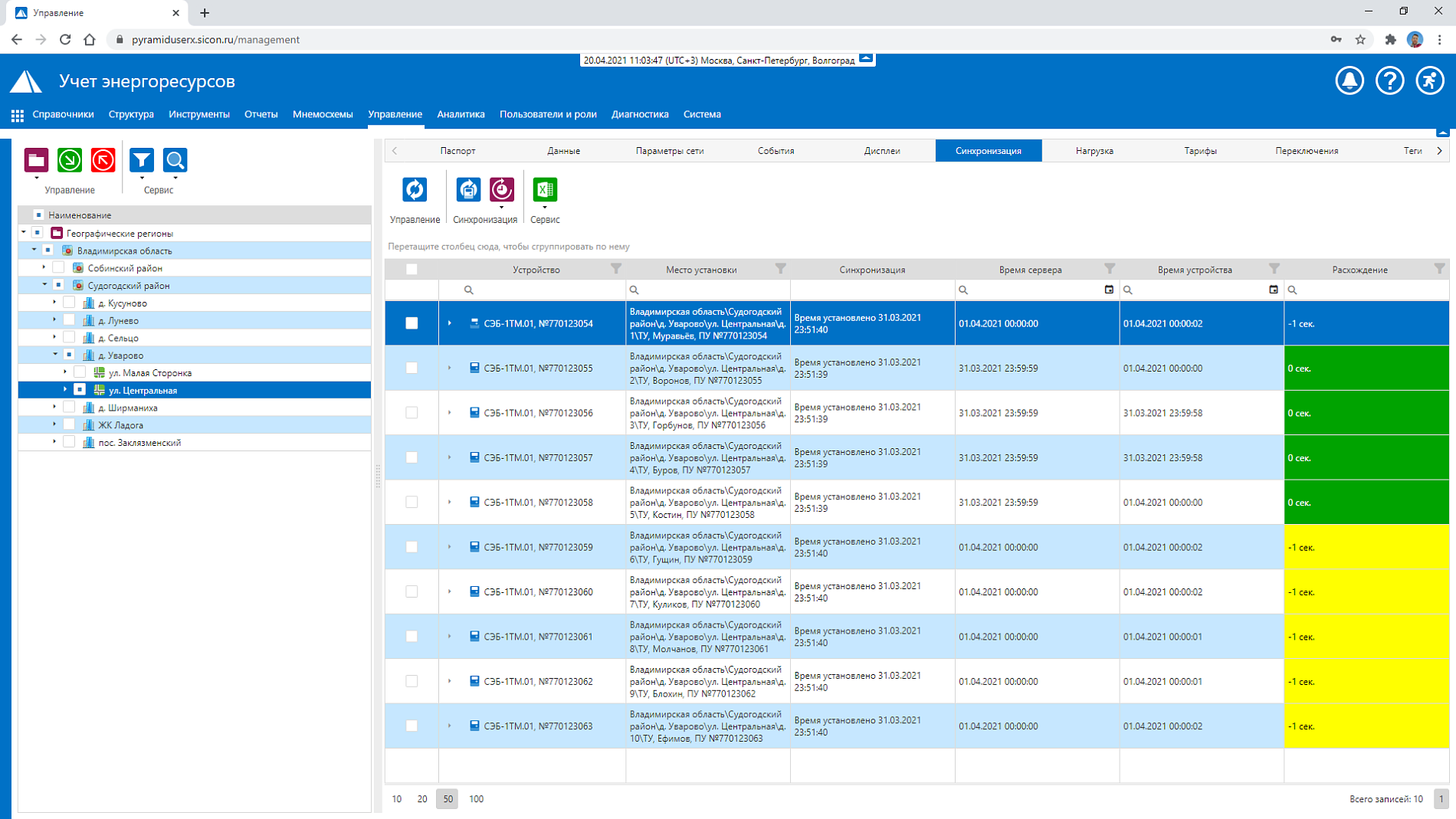

- Функции сбора данных о потреблении энергоресурсов и журналов событий, синхронизация времени приборов учёта, управление нагрузкой и лимитами, программирование тарифных расписаний, настройки дисплеев и прочих параметров приборов учёта.

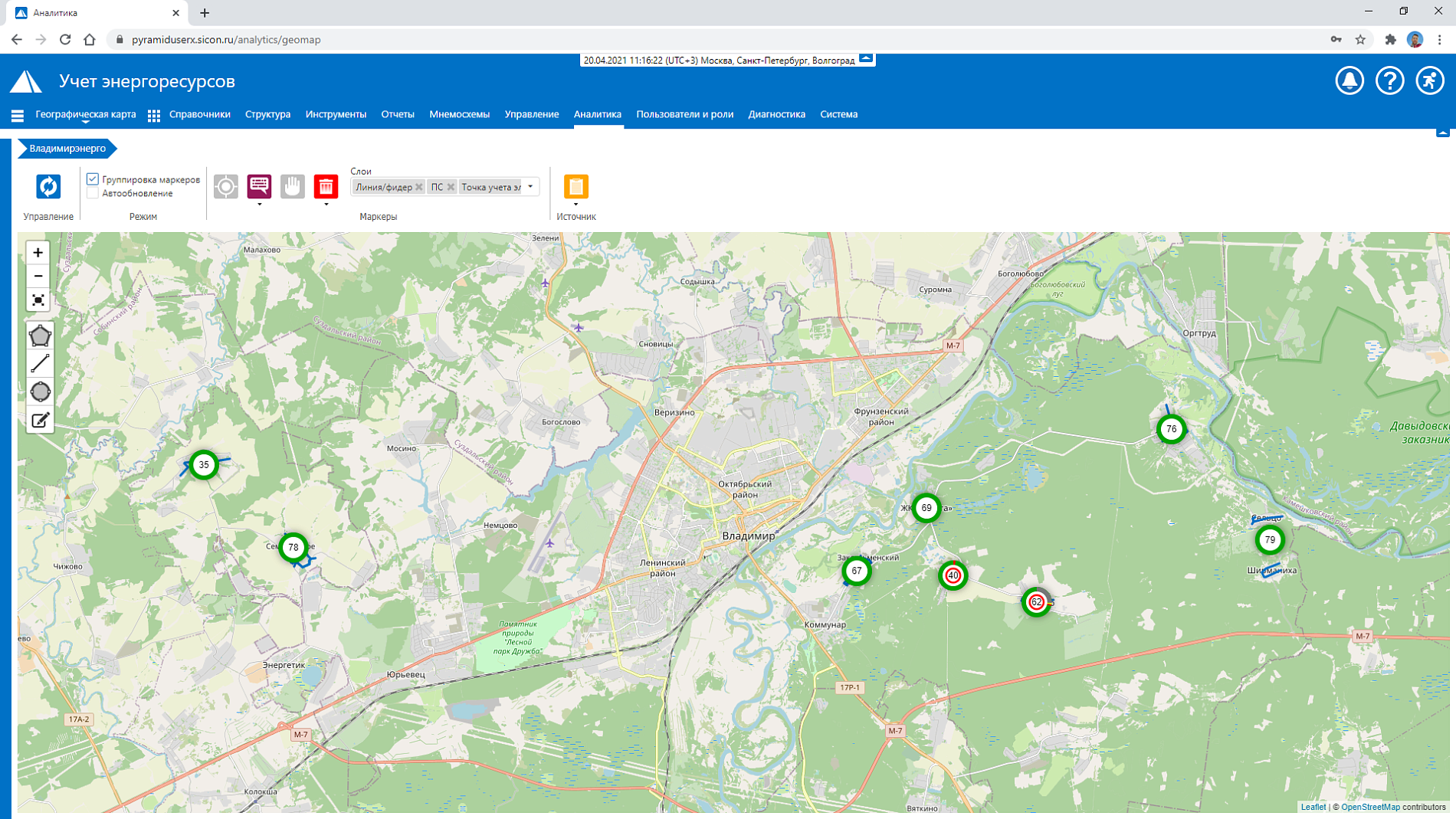

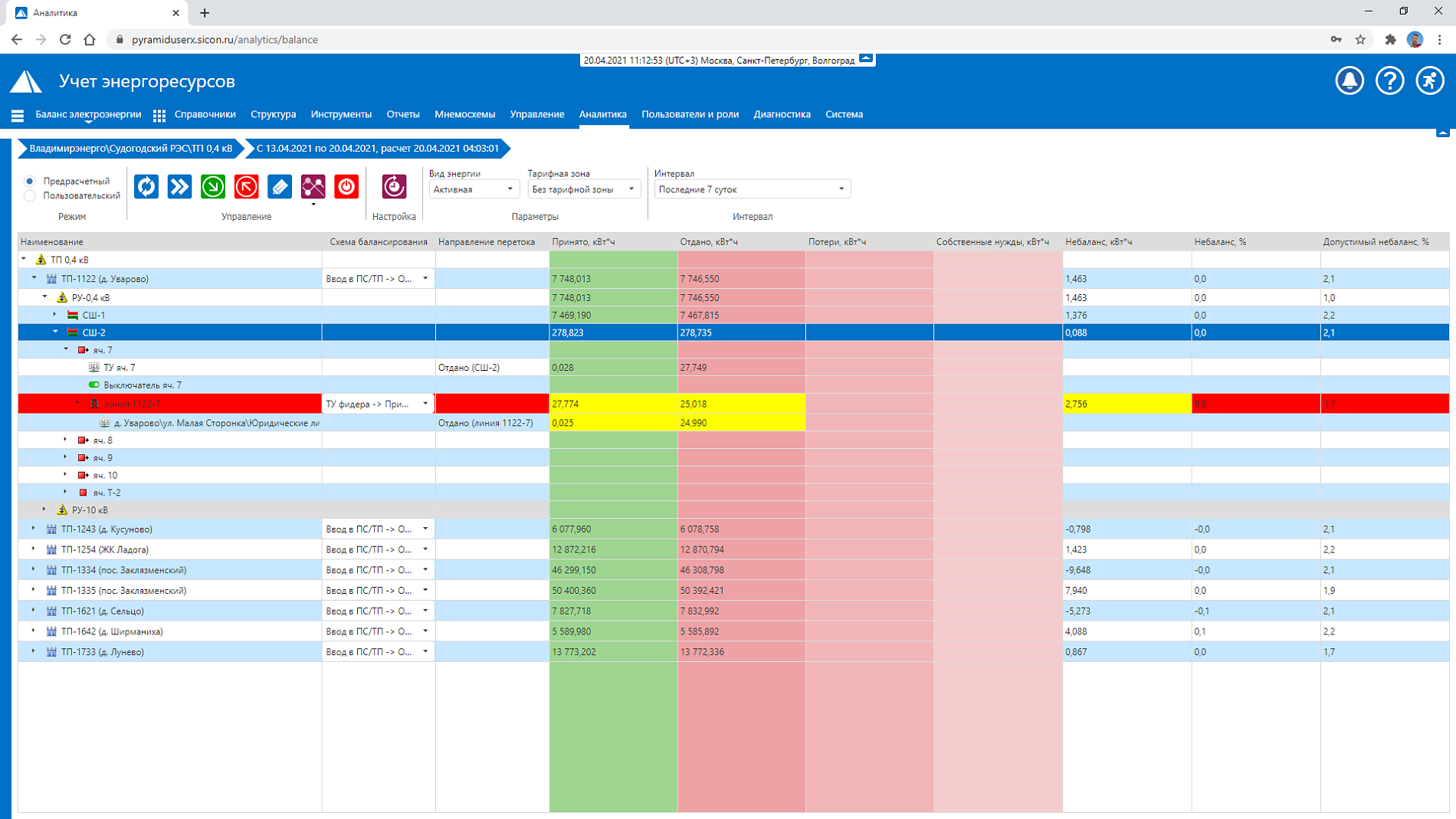

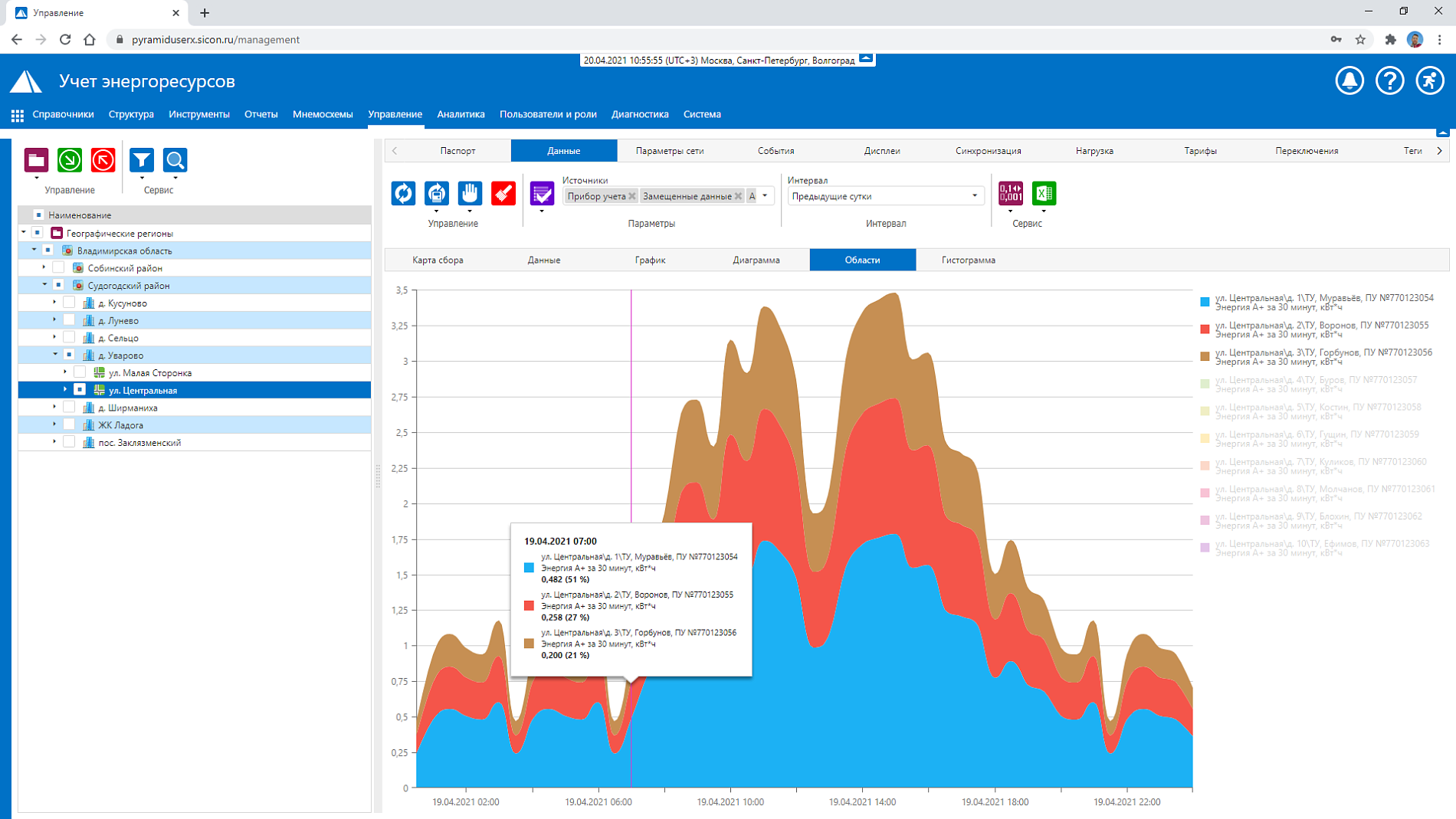

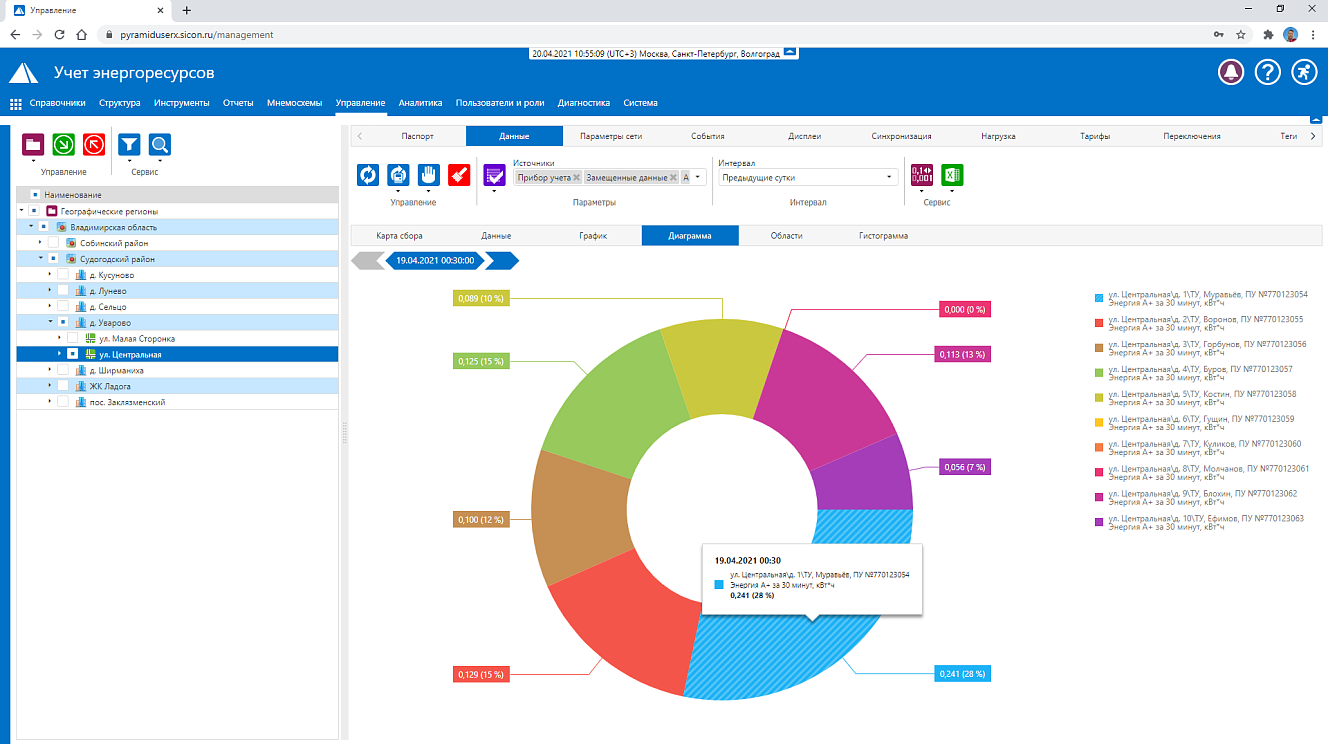

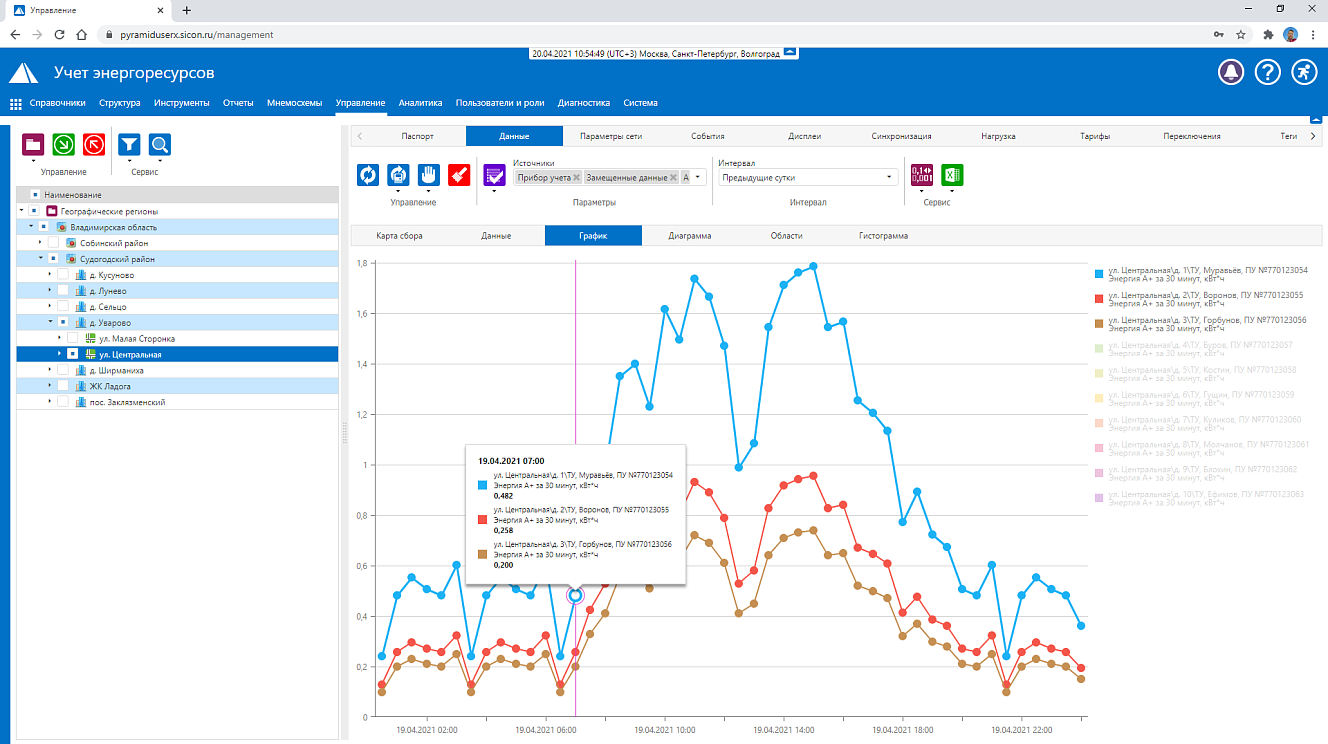

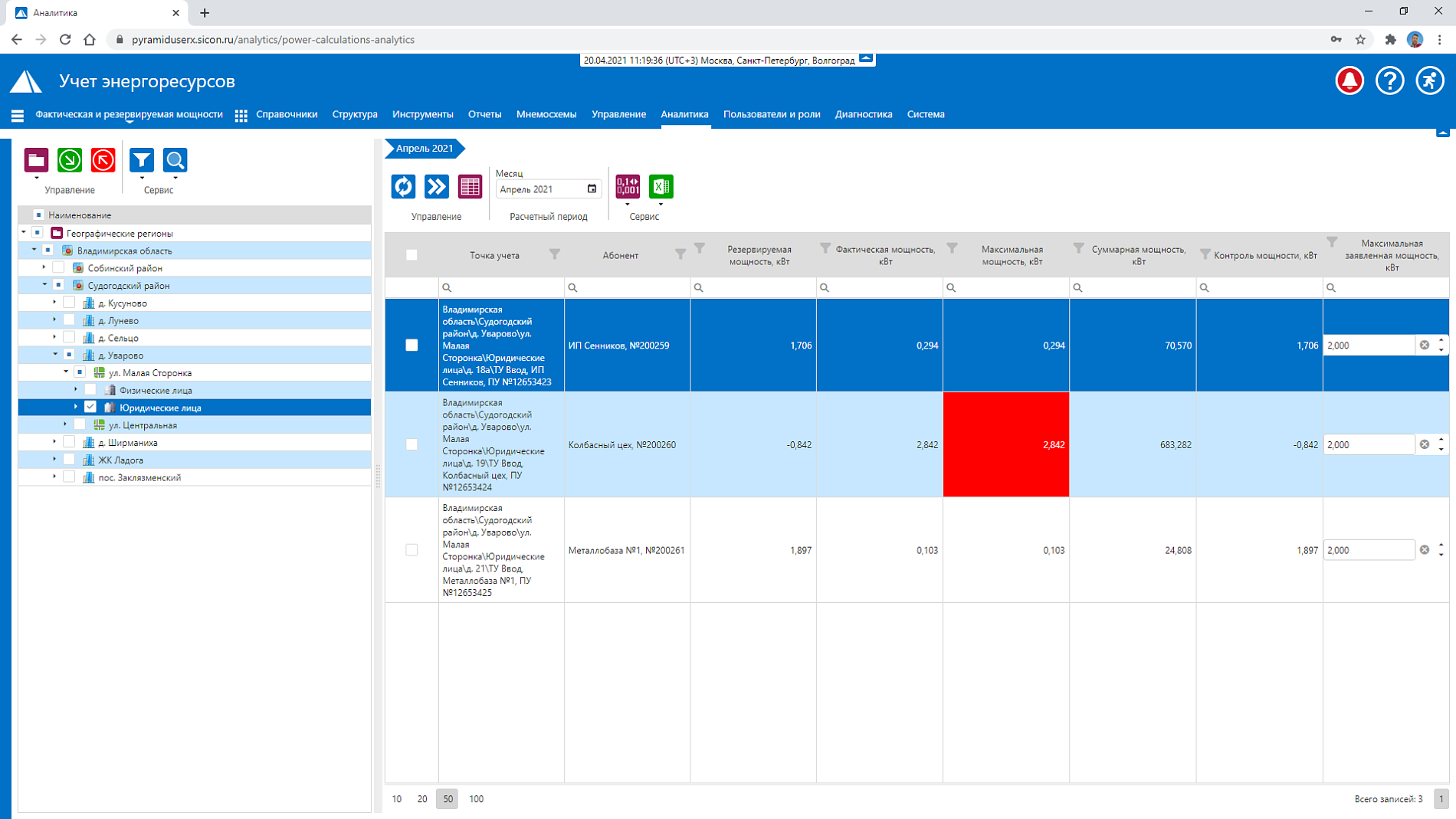

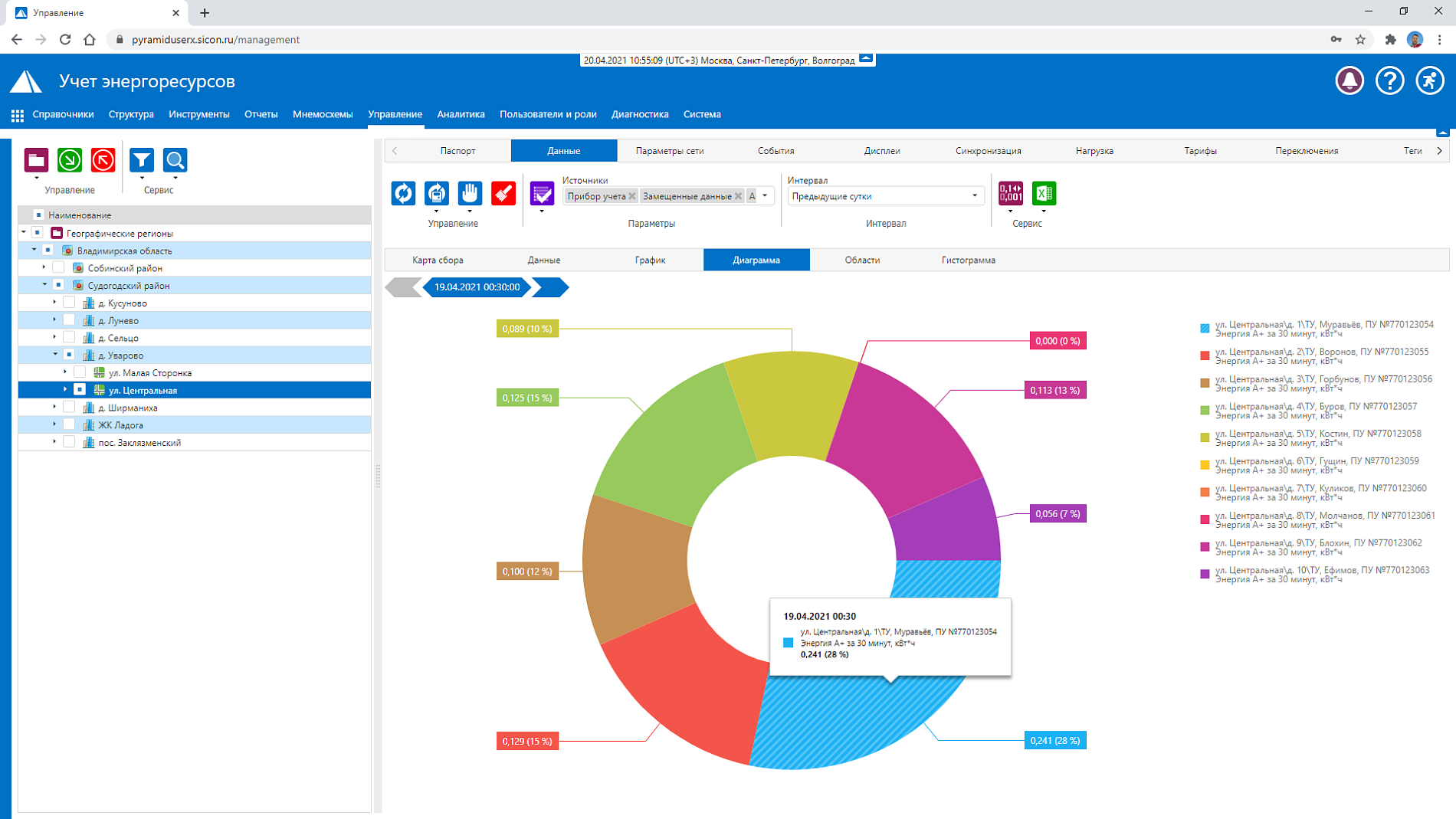

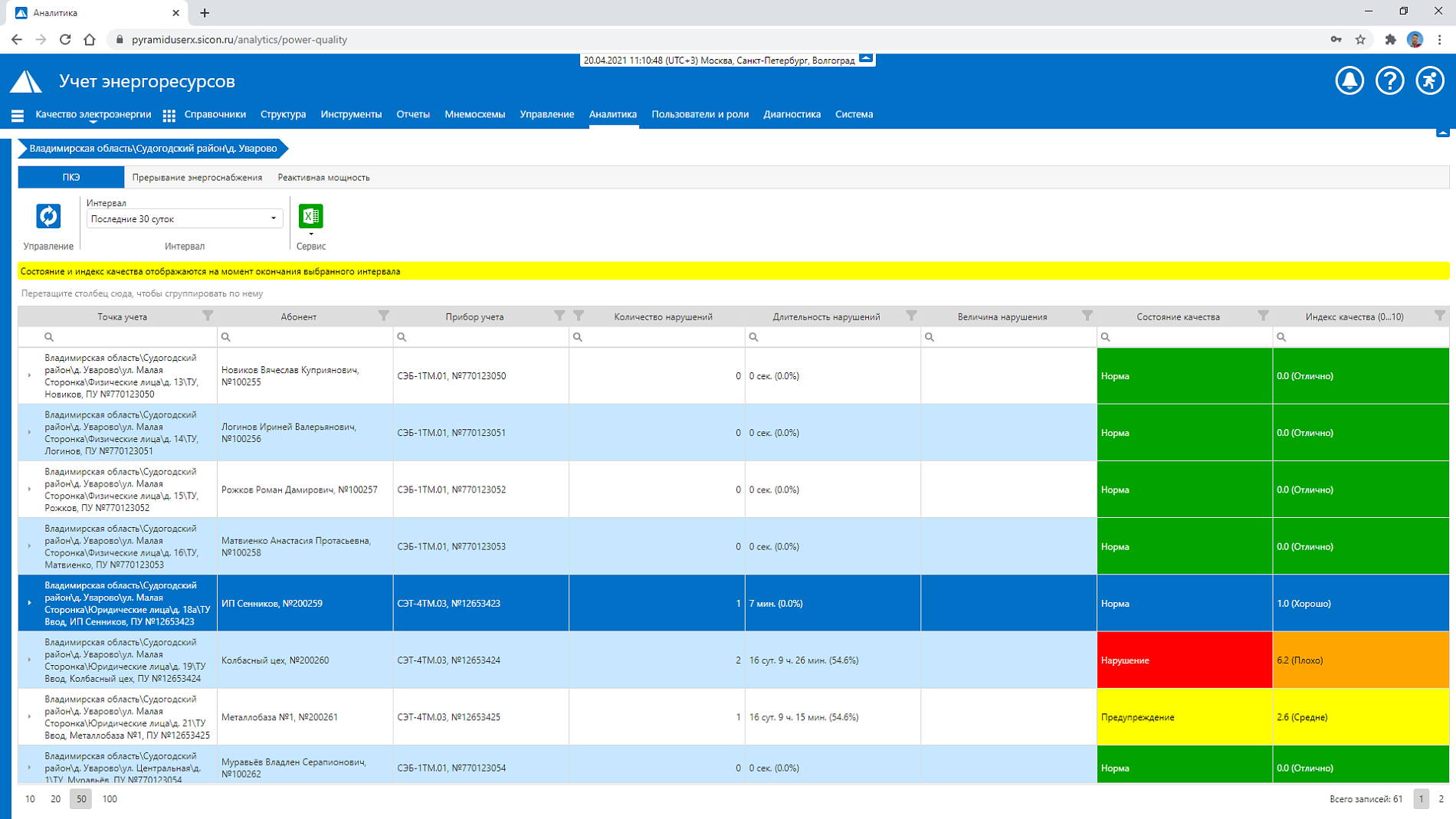

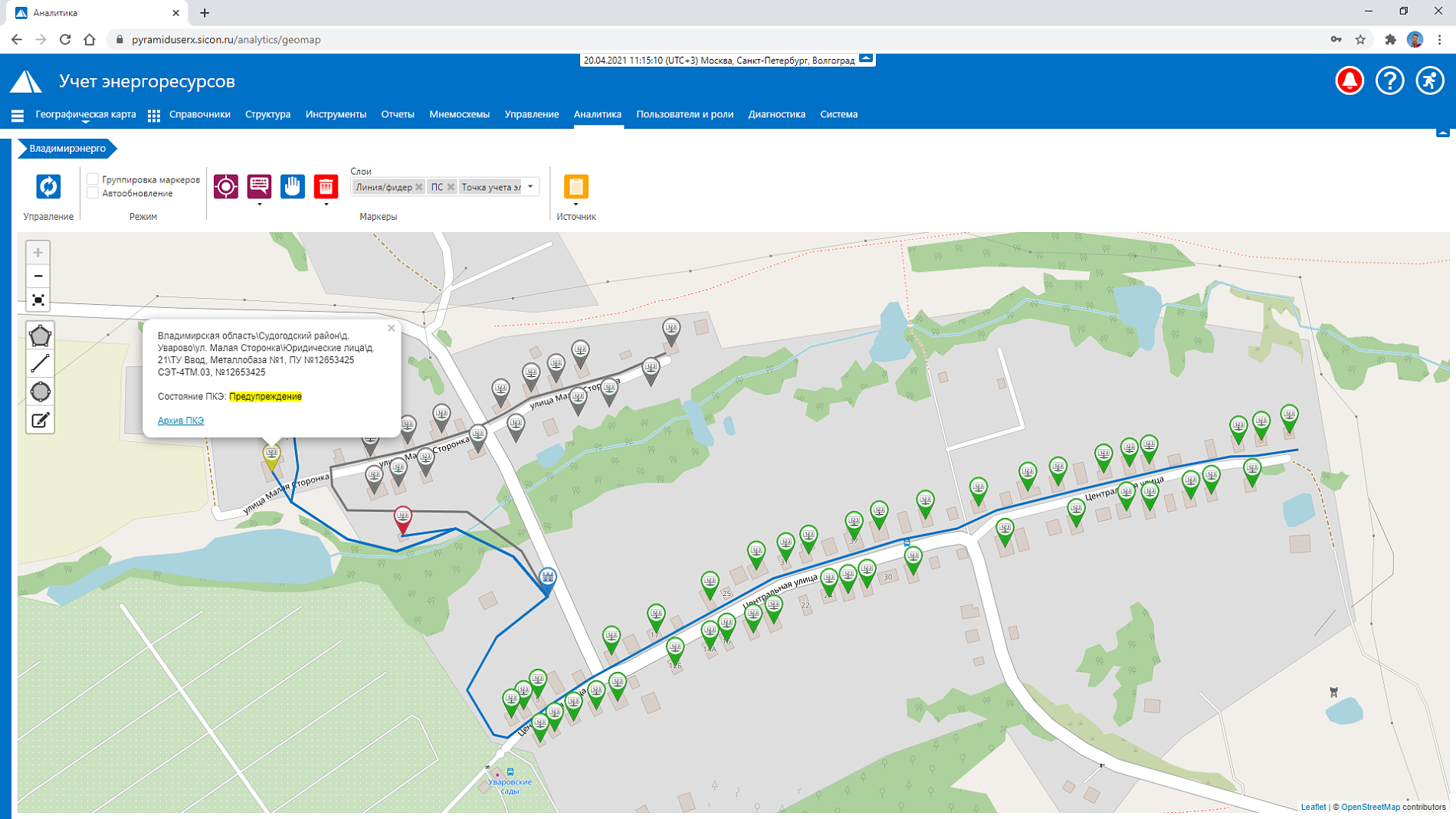

- Большое число аналитических и расчётных функций, характерных для современных энергокомпаний, поддержка картографического представления информации, наличие тревожной и аварийной сигнализации.

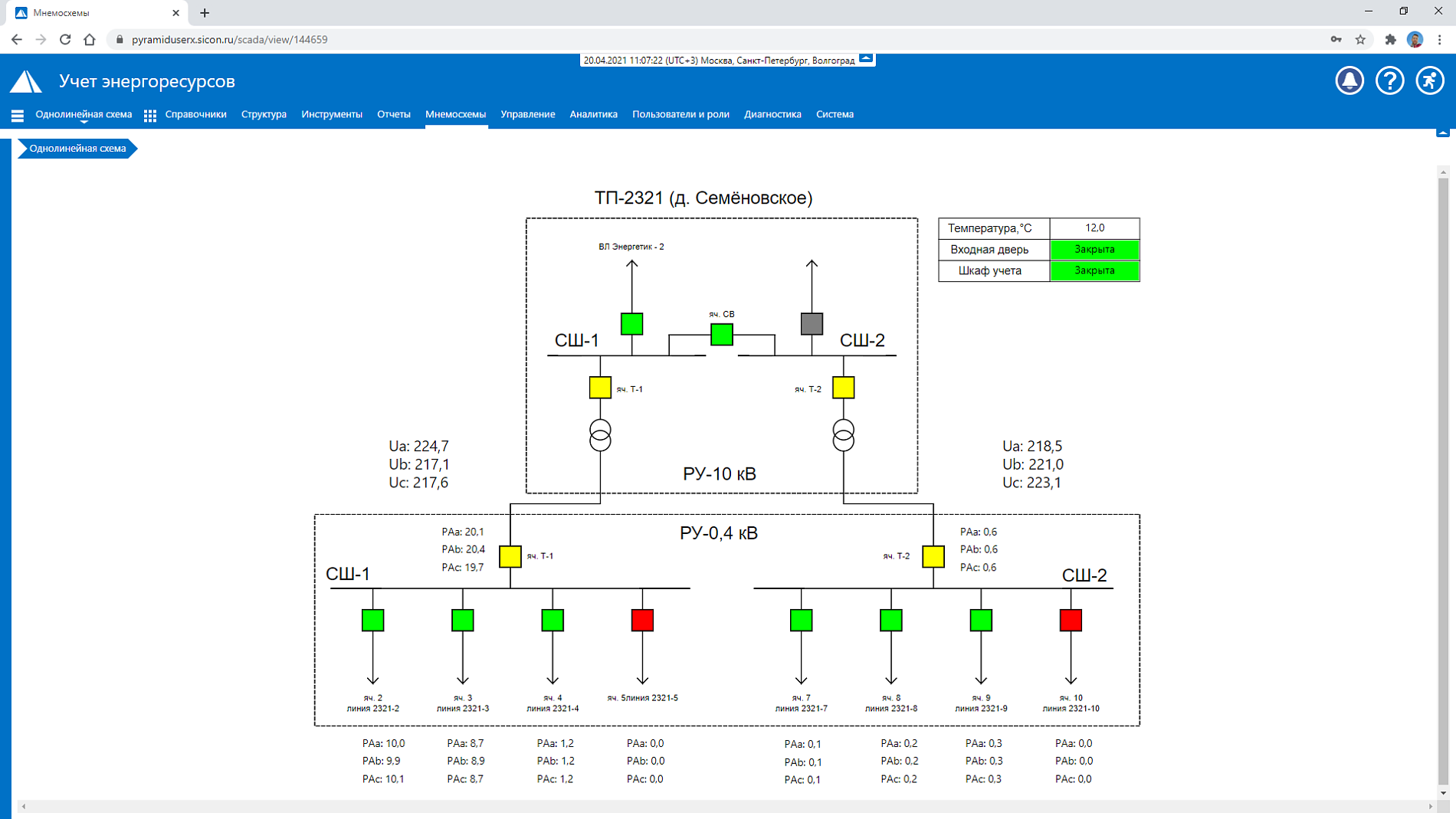

- Универсальный конструктор отчётов и конструктор мнемосхем, позволяющие создавать новые отчётные формы и мнемосхемы без привлечения разработчика ПО.
- Наличие функции личного кабинета потребителя.

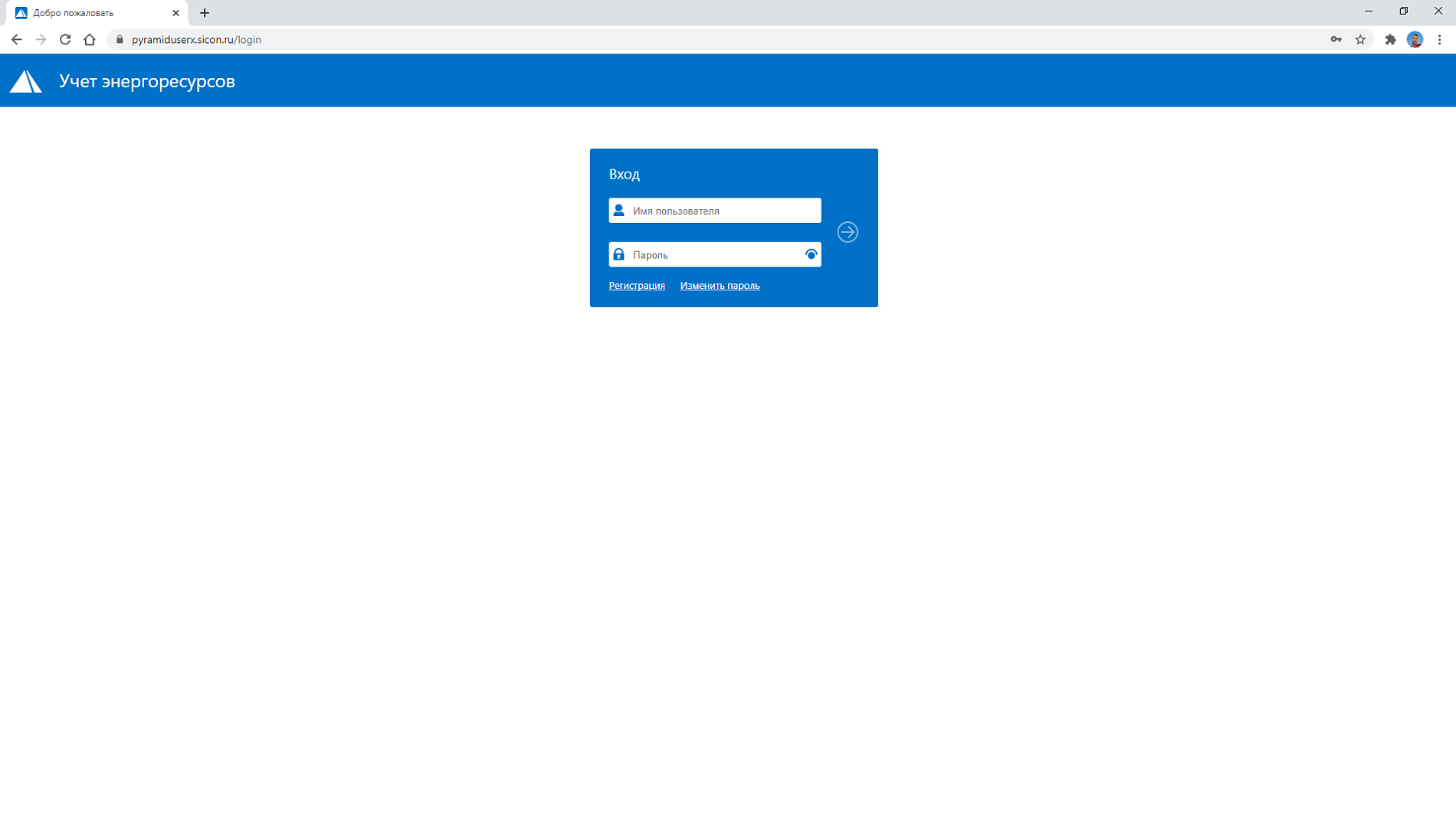

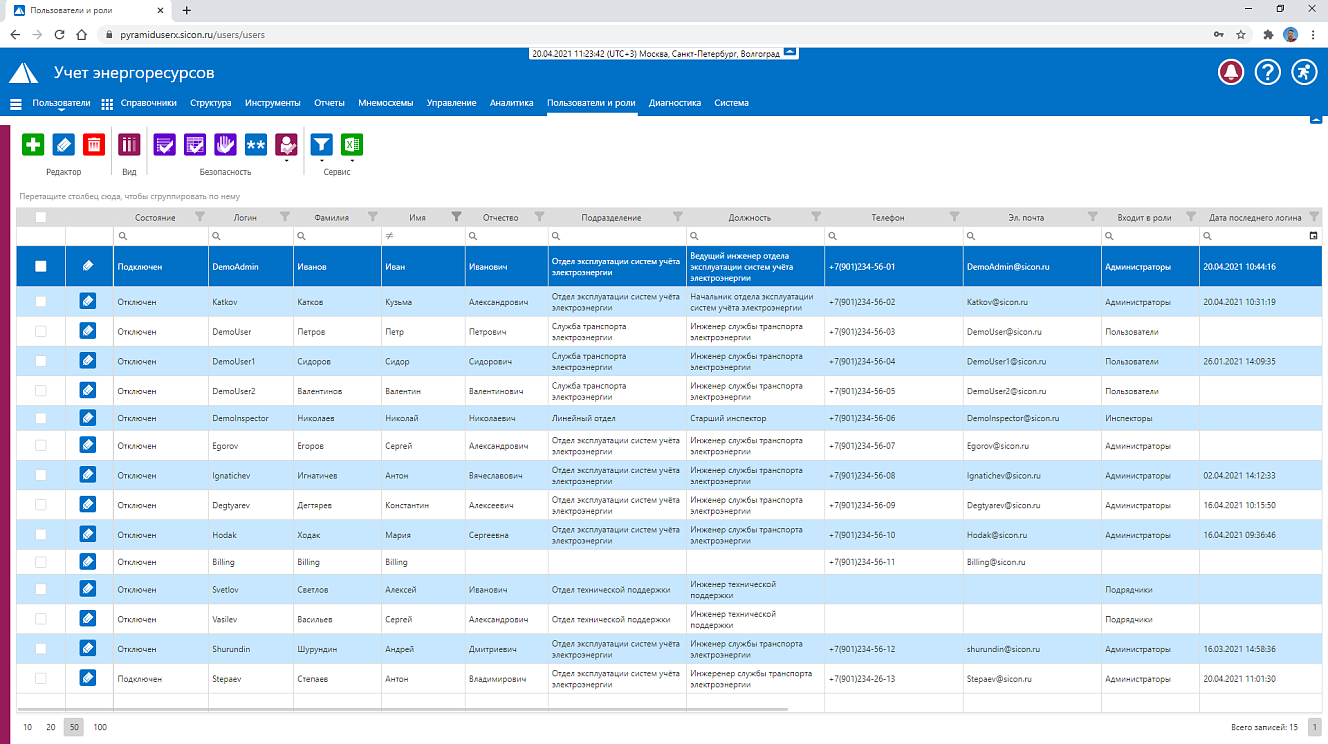

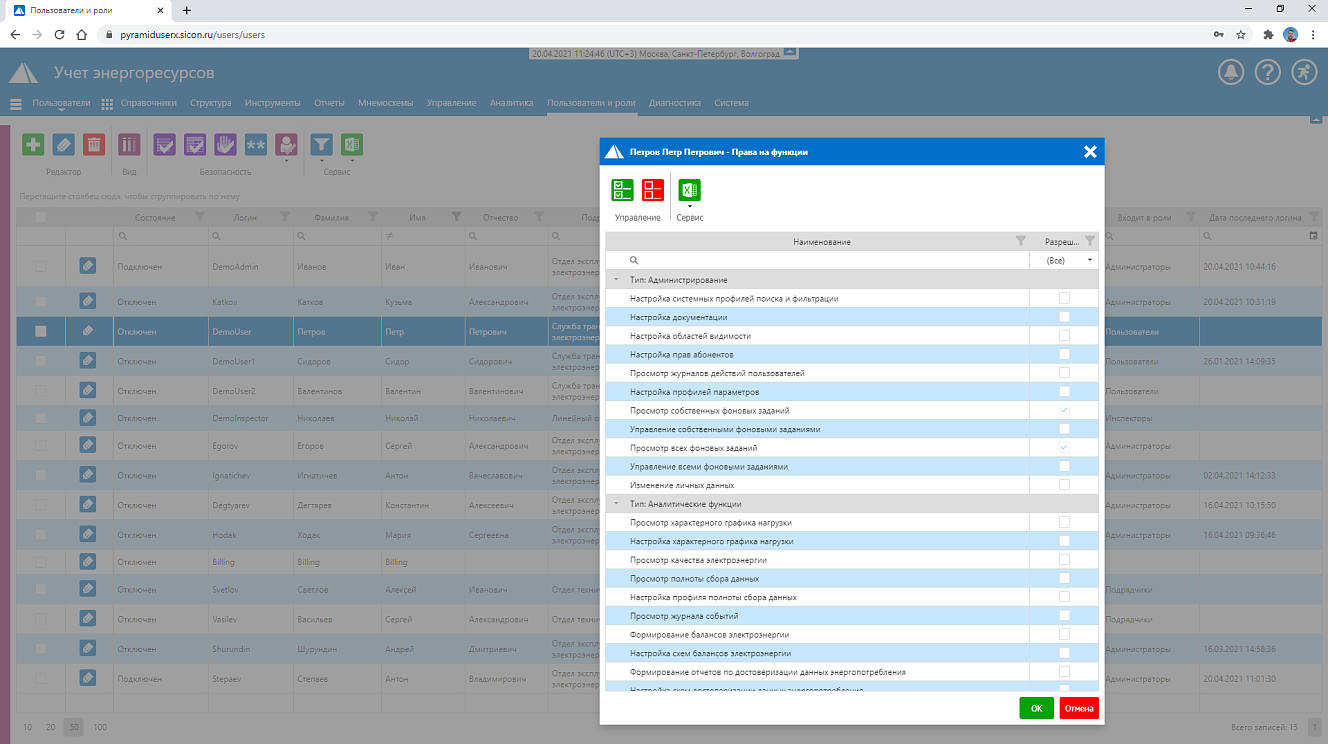

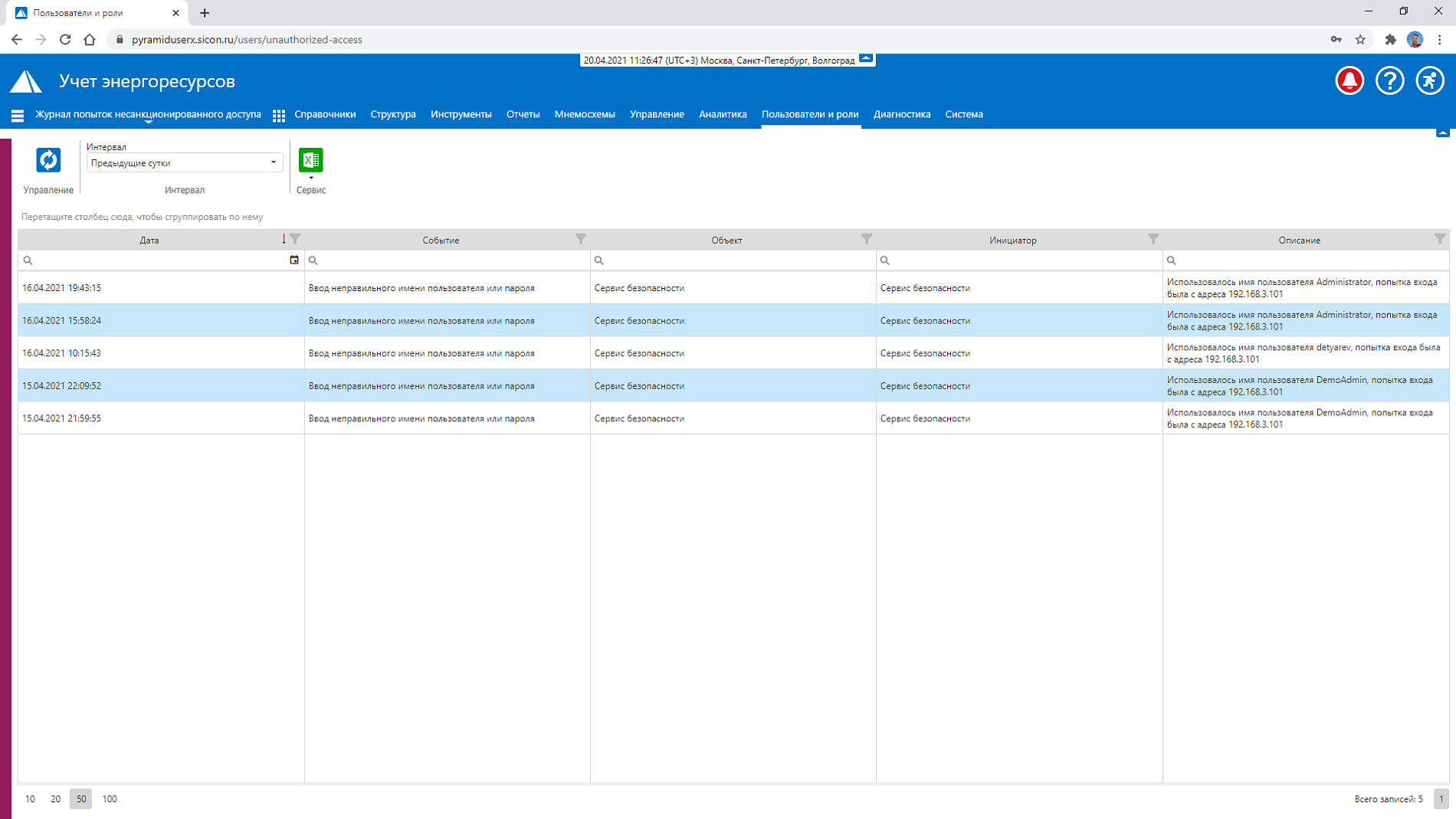

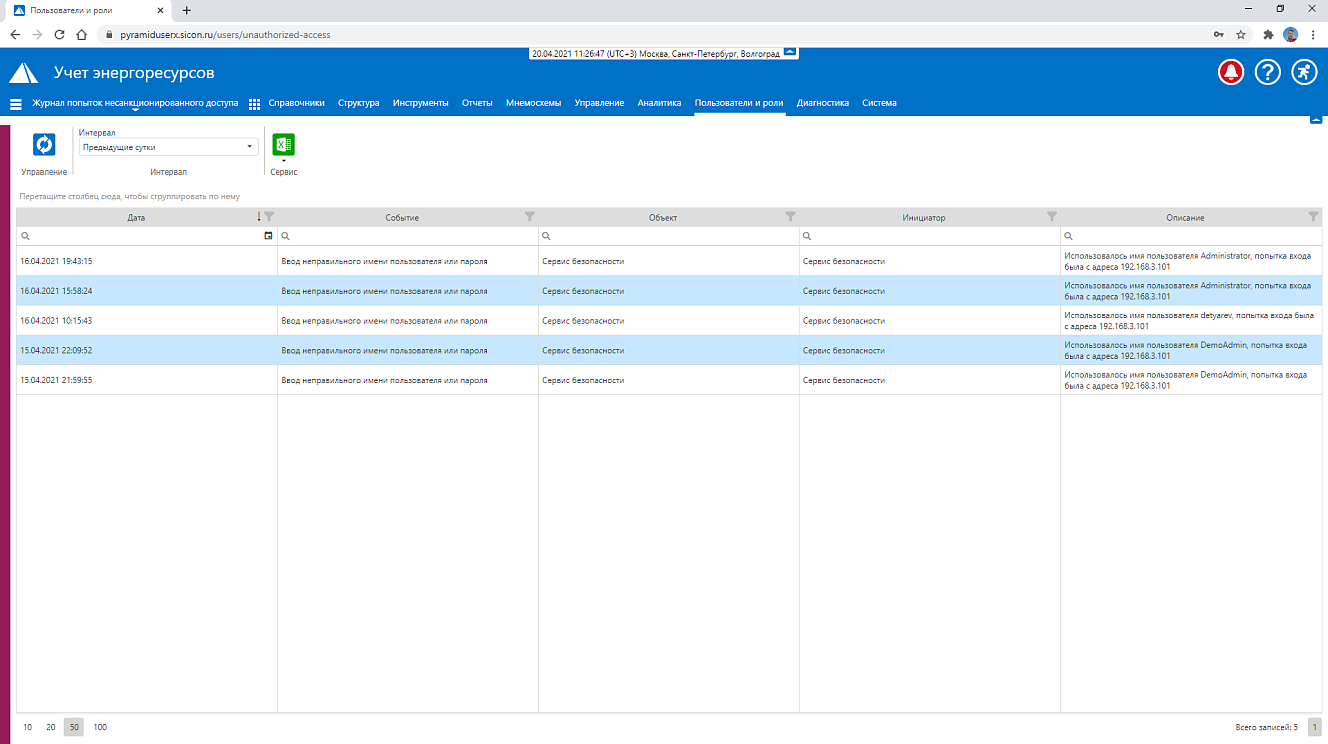

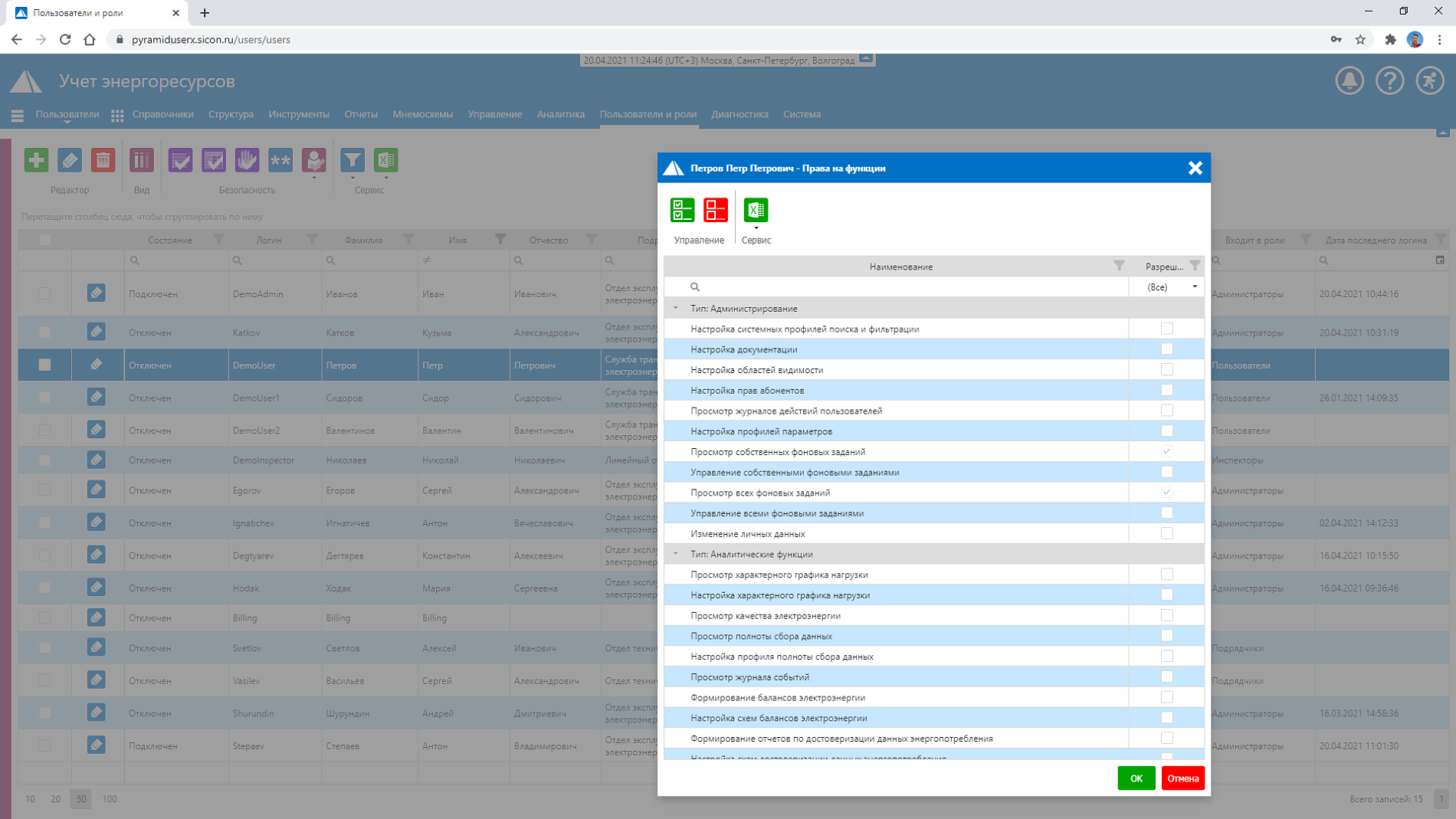

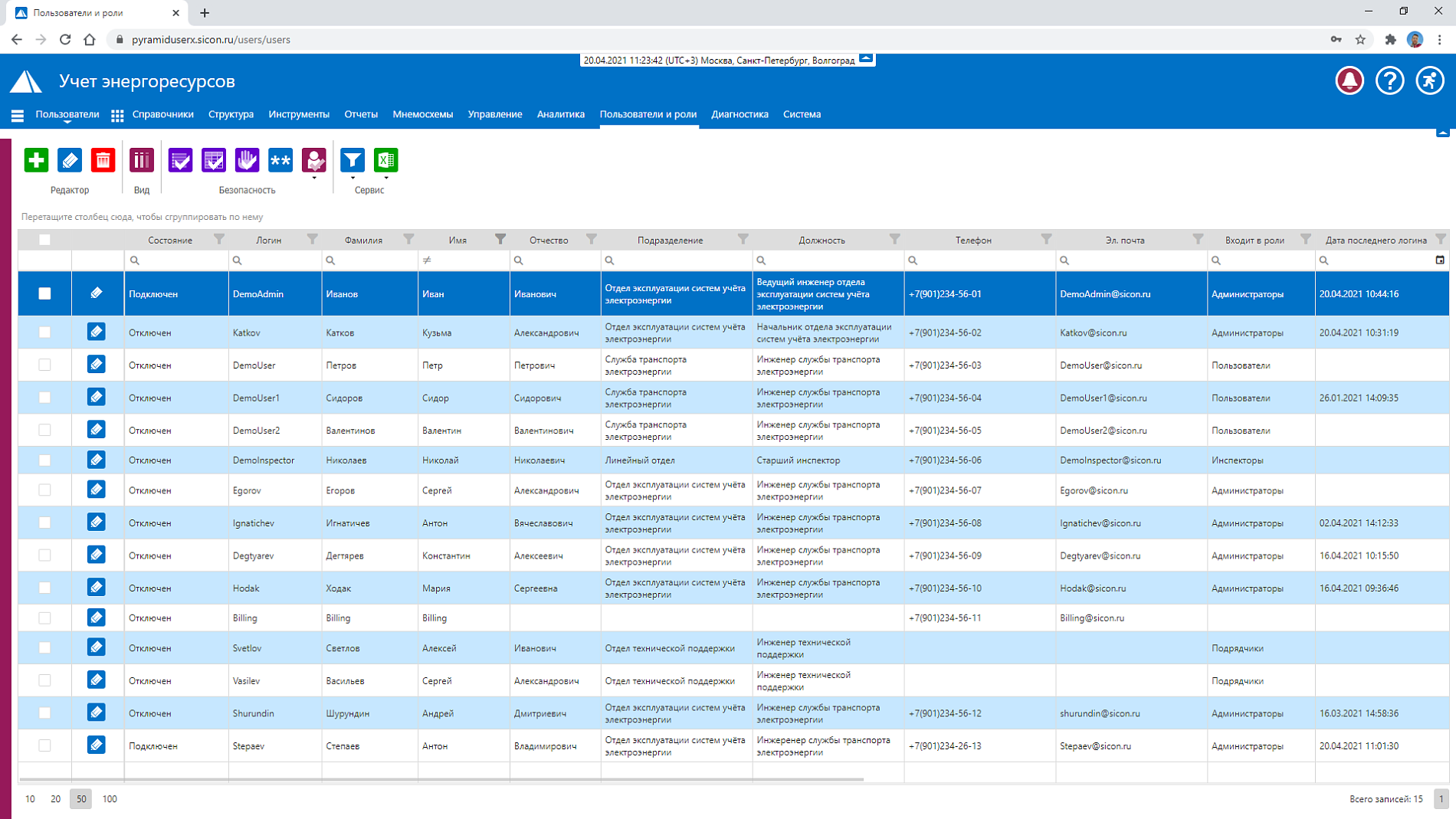

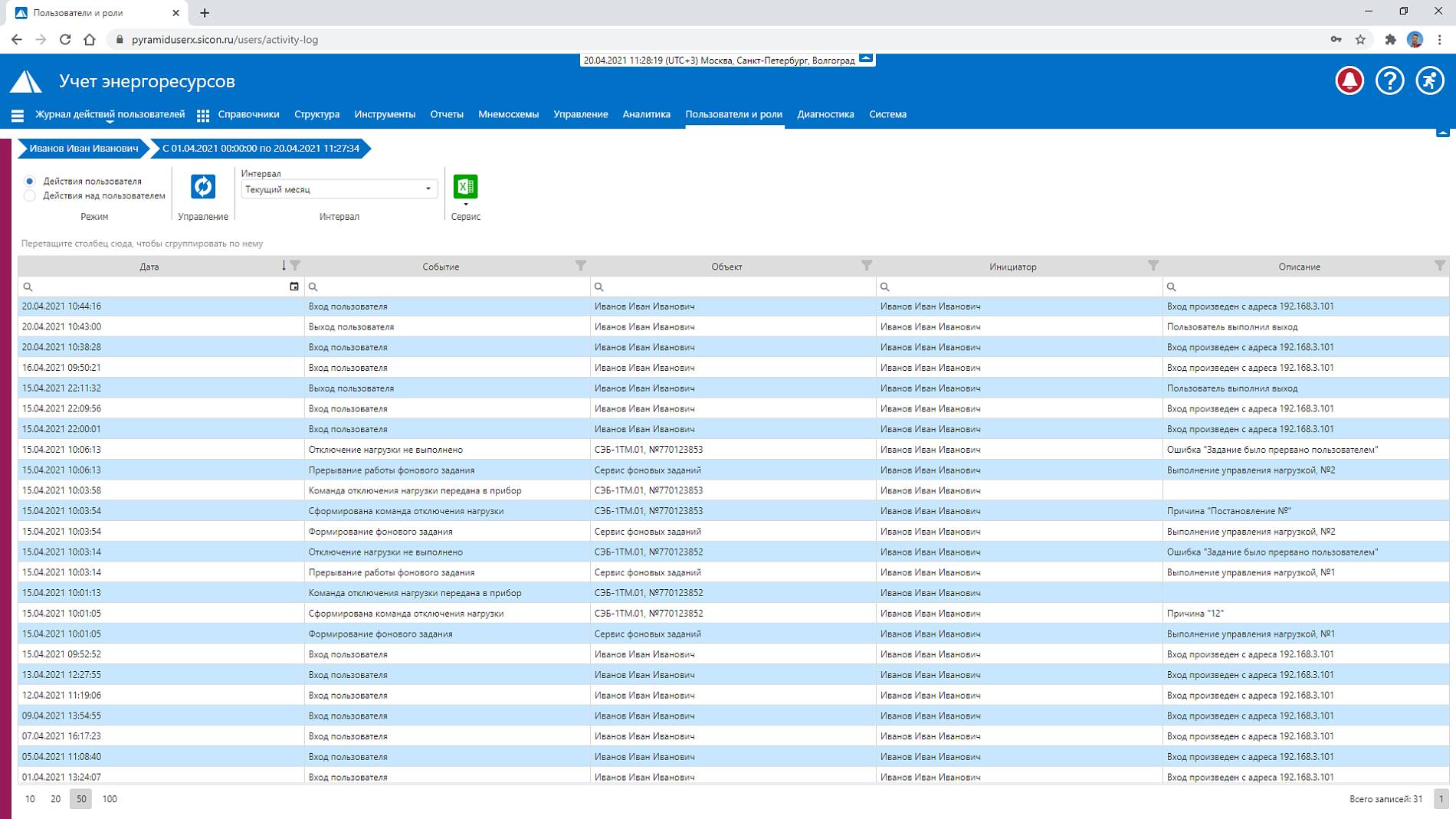

- Современные и безопасные технологии защиты информации, подсистема разграничения прав на базе ролевой модели доступа пользователей, политика паролей и уведомлений, двухфакторная аутентификация, защита от различных видов атак, журналы действий пользователей и журнал попыток несанкционированного доступа.

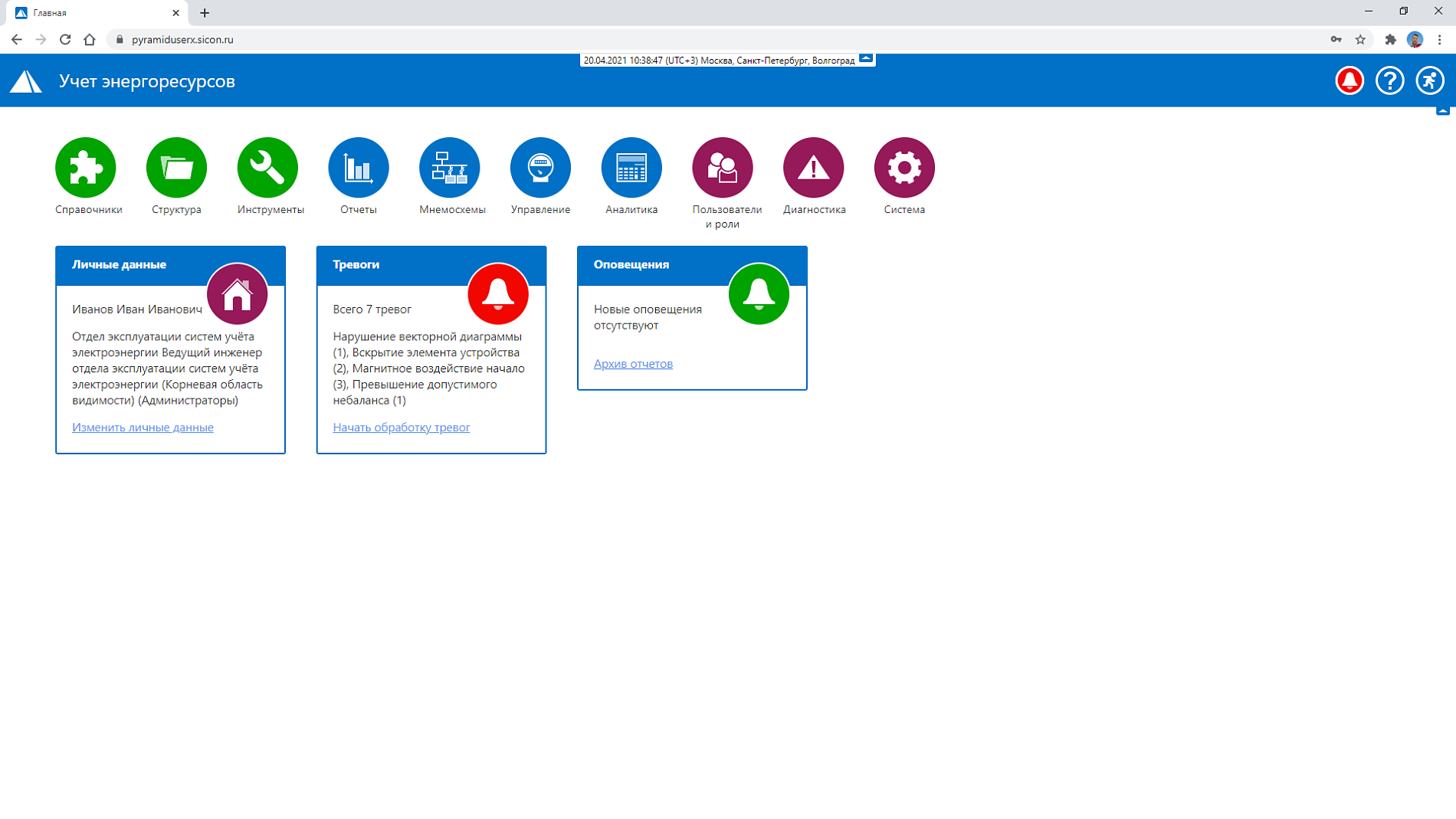

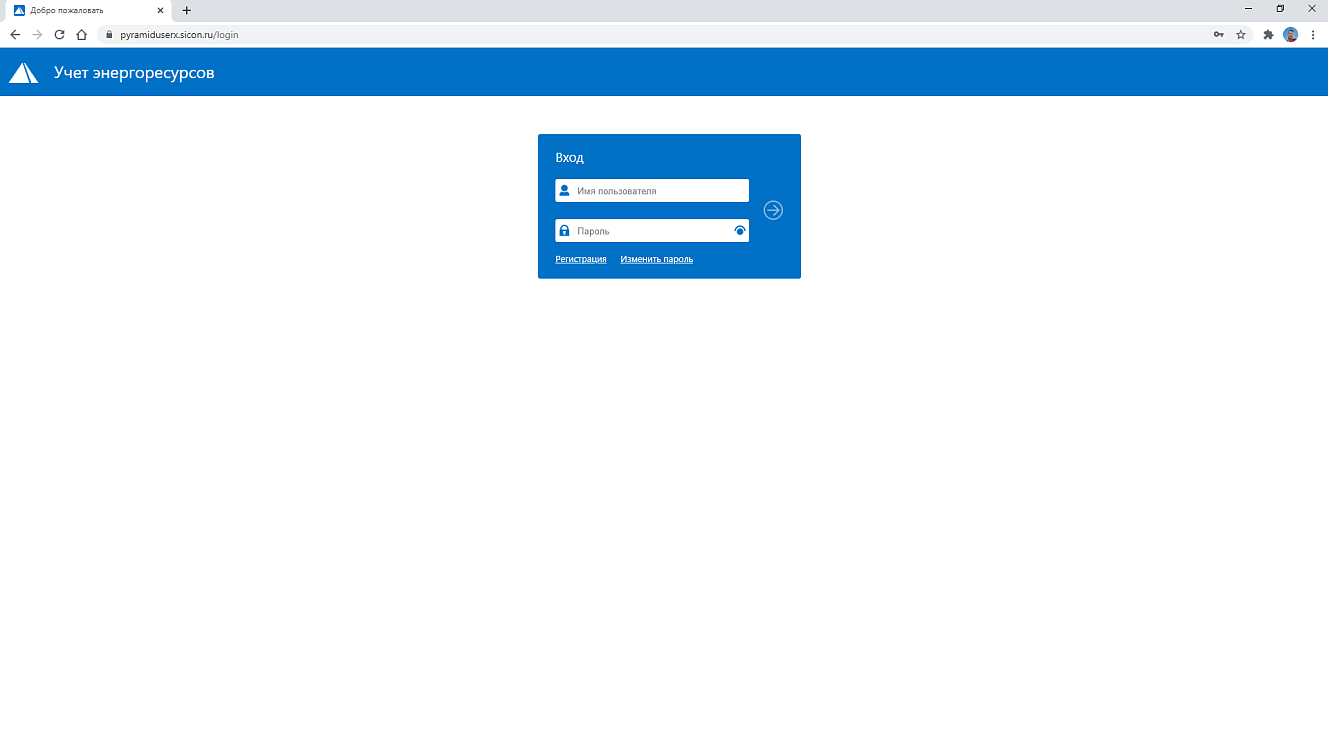

- Инвариантность к типу операционной системы на уровне АРМ пользователя за счёт использования кросс-браузерного веб-интерфейса.
- Равноценная кросс-платформенная поддержка на уровне серверных ресурсов операционных систем семейства Windows и семейства Linux различных версий, включая Debian, Ubuntu, CentOS Linux, Red Hat Enterprise Linux и поддержка отечественных операционных систем Astra Linux, Альт, РЕД ОС.
- Равноценная поддержка различных типов СУБД, включая Microsoft SQL Server, Oracle Database, PostgreSQL, Firebird и поддержка отечественных СУБД Postgres Pro, Tantor, Arenadata, РЕД БАЗА ДАННЫХ.
- Поддержка мобильной платформы Android.
Стандарты
ПО «Пирамида 2.0» поддерживает в том числе следующие протоколы и стандарты:
- Протокол работы с приборами учёта электроэнергии СПОДЭС в спецификациях СПОДЭС_1_СТО_34.01-5.1-006-2017, СПОДЭС_2_СТО_34.01-5.1-006-2019, СПОДЭС_3_СТО 34.01-5.1-006-2021.
- Протокол систем телемеханики ГОСТ Р МЭК 60870-5-104.
- Протокол систем автоматизации Modbus RTU/TCP.
- Интерфейс OPC DA/HDA/UA.
- Стандарты информационного обмена на ОРЭ и РРЭ.
- Стандарт информационного обмена МЭК 61968 в спецификациях 2009 и 2013.
- Стандарт информационного обмена ПОДИС.
ПО «Пирамида 2.0» полностью соответствует требованиям Постановления Правительства РФ от 19.06.2020 №890 «О порядке предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности)».
Стоимость
Стоимость приобретения неисключительного права на ПО «Пирамида 2.0» определяется исходя из требуемых объёмов и функций системы в соответствии с прайс-листом, либо по запросу.
Структурная схема
ПО «Пирамида 2.0» реализовано в виде совокупности кросс-платформенных клиент-серверных приложений, ориентированных на обработку и представление больших массивов конфигурации и данных. Все прикладные функции сосредоточены на уровне базы данных и различных серверных приложений. При этом интерфейс пользователей различных категорий представлен в виде кросс-браузерного веб-интерфейса и совокупности нативных приложений для различных мобильных платформ.
Серверы и серверные группы
В структуре ПО «Пирамида 2.0» выделяются следующие виды серверов и серверных групп:
- Сервер БД (Database Server) – выполняет функции хранения и управления БД.
- Сервер приложений (Control Service Server) – выполняет функции управления, расчётов и централизованного доступа к конфигурации и данным всех прочих компонентов системы.
- Сервер сбора (Collector Service Server) – выполняет функции автоматического сбора данных с приборов учёта, УСПД, концентраторов, каналообразующего оборудования и т.д.
- Корпоративный веб-сервер (Private Web Server) – осуществляет публикацию и обслуживание сайта для АРМ корпоративных пользователей различных категорий.
- Публичный веб-сервер (Public Web Server) – осуществляет публикацию и обслуживание сайта для личных кабинетов потребителей.
- Сервер информобмена (Integration Server) – выполняет функции автоматического информобмена с различными корпоративными и внешними информационными системами для субъектов МЭК 61968, ПОДИС и универсального сервиса.
- Сервер ФИАС (FIAS Server) – выполняет функции хранения и управления локальной БД ФИАС, а также предоставления данных для синхронизации объектов ФИАС в системе (чаще всего совмещается с сервером БД).
В структуре системы сервер БД, сервер приложений, сервер сбора и корпоративный веб-сервер являются обязательными компонентами. При этом сервер информобмена, публичный веб-сервер, сервер мобильных сервисов и сервер ФИАС, как правило, применяются в случае больших систем и при соответствующей функциональной необходимости.
Горизонтальное масштабирование
Для реализации больших систем предусмотрены развитые средства горизонтального масштабирования всех видов серверов и серверных групп, обеспечивающие распределение нагрузки и повышение производительности.
Наиболее часто применяемым является горизонтальное масштабирование серверов сбора данных.
Масштабирование серверов сбора данных достигается за счёт параллельного функционирования в системе двух и более серверов сбора данных под управлением общего сервера приложений и интерфейса пользователя.
Разработчик
Разработчиком и правообладателем (владельцем исключительного права) ПО «Пирамида 2.0» является отечественная компания ООО «АСТЭК».
Свидетельство о государственной регистрации
ПО «Пирамида 2.0» имеет свидетельство о государственной регистрации программы для ЭВМ в Федеральной службе по интеллектуальной собственности (Роспатент), номер свидетельства 2014618485.
Свидетельство о государственной регистрации программы для ЭВМ для ПО «Пирамида 2.0»
pdf, 231.18 КБ
Единый реестр российского ПО
ПО «Пирамида 2.0» включено в Единый реестр российских программ для электронных вычислительных машин и баз данных Минцифры России, запись в реестре №1930 от 23.09.2016.
Сертификаты совместимости с ОС
Официально подтверждена совместимость ПО «Пирамида 2.0» с отечественной операционной системой Astra Linux Common Edition, номер сертификата 7813/2022.
Сертификат совместимости ПО «Пирамида 2.0» и Astra Linux CE
pdf, 1.44 МБ
Официально подтверждена совместимость ПО «Пирамида 2.0» с отечественной операционной системой Astra Linux Special Edition, номер сертификата 7814/2022.
Сертификат совместимости ПО «Пирамида 2.0» и Astra Linux SE
pdf, 1.44 МБ
Официально подтверждена совместимость ПО «Пирамида 2.0» с отечественной операционной системой Альт СП, номер сертификата 0094/21.
Сертификат совместимости ПО «Пирамида 2.0» и Альт СП
pdf, 1.68 МБ
Официально подтверждена совместимость ПО «Пирамида 2.0» с отечественной операционной системой РЕД ОС.
Сертификат совместимости ПО «Пирамида 2.0» и РЕД ОС
pdf, 577.69 КБ
Сертификаты совместимости с СУБД
Официально подтверждена совместимость ПО «Пирамида 2.0» с отечественной системой управления базами данных Postgres Pro Standard, номер сертификата С316-23.
Сертификат совместимости ПО «Пирамида 2.0» и Postgres Pro Standard
pdf, 330.46 КБ
Официально подтверждена совместимость ПО «Пирамида 2.0» с отечественной системой управления базами данных Postgres Pro Enterprise, номер сертификата С317-23.
Сертификат совместимости ПО «Пирамида 2.0» и Postgres Pro Enterprise
pdf, 329.76 КБ
Официально подтверждена совместимость ПО «Пирамида 2.0» с отечественной системой управления базами данных Postgres Pro Certified, номер сертификата С318-23.
Сертификат совместимости ПО «Пирамида 2.0» и Postgres Pro Certified
pdf, 329.95 КБ
Официально подтверждена совместимость ПО «Пирамида 2.0» с отечественной системой управления базами данных ArenaData.
Сертификат совместимости ПО «Пирамида 2.0» и ArenaData
pdf, 212.16 КБ
Официально подтверждена совместимость ПО «Пирамида 2.0» с отечественной системой управления базами данных РЕД БАЗА ДАННЫХ.
Сертификат совместимости ПО «Пирамида 2.0» и РЕД БАЗА ДАННЫХ
pdf, 715.44 КБ
Презентации
Общая презентация ПО «Пирамида 2.0»
pdf, 2.79 МБ
Пирамида Потребитель
Приложение содержит функции личного кабинета и обеспечивает доступ потребителей к данным учёта энергоресурсов в инфраструктуре ПО «Пирамида 2.0».

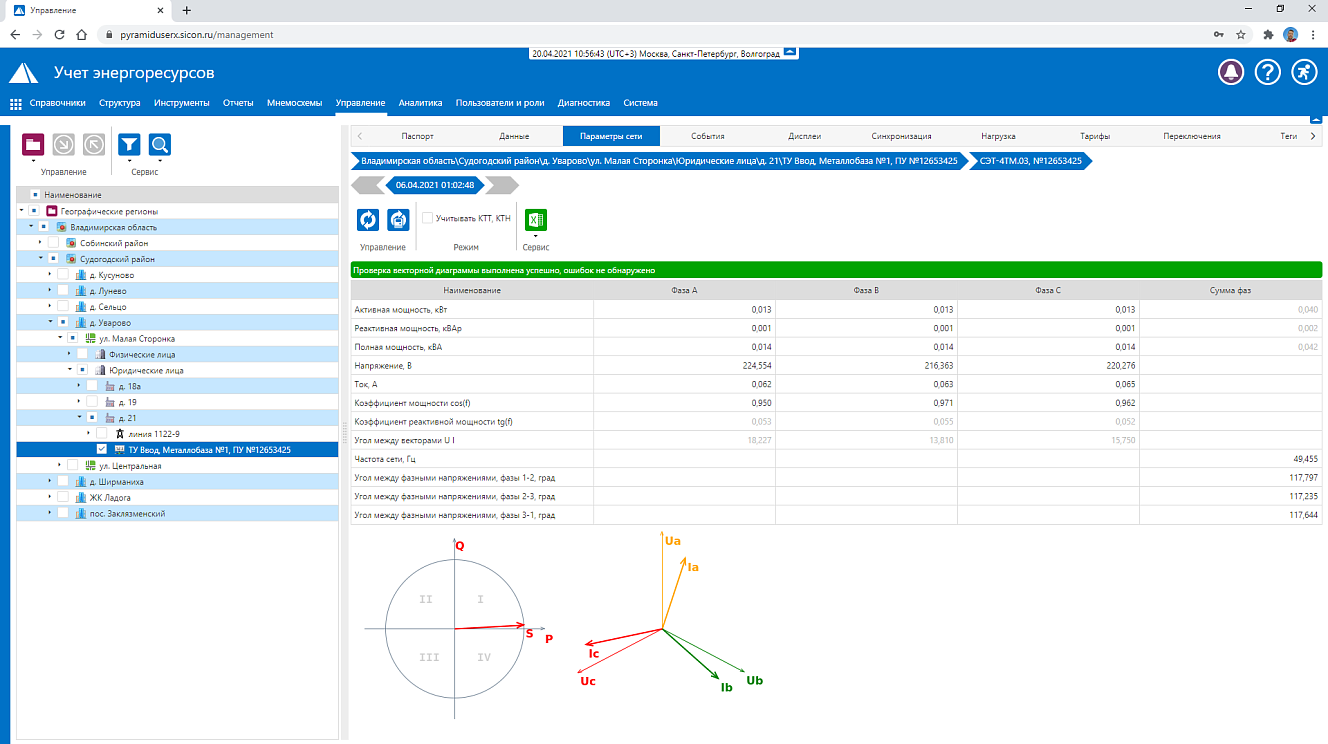

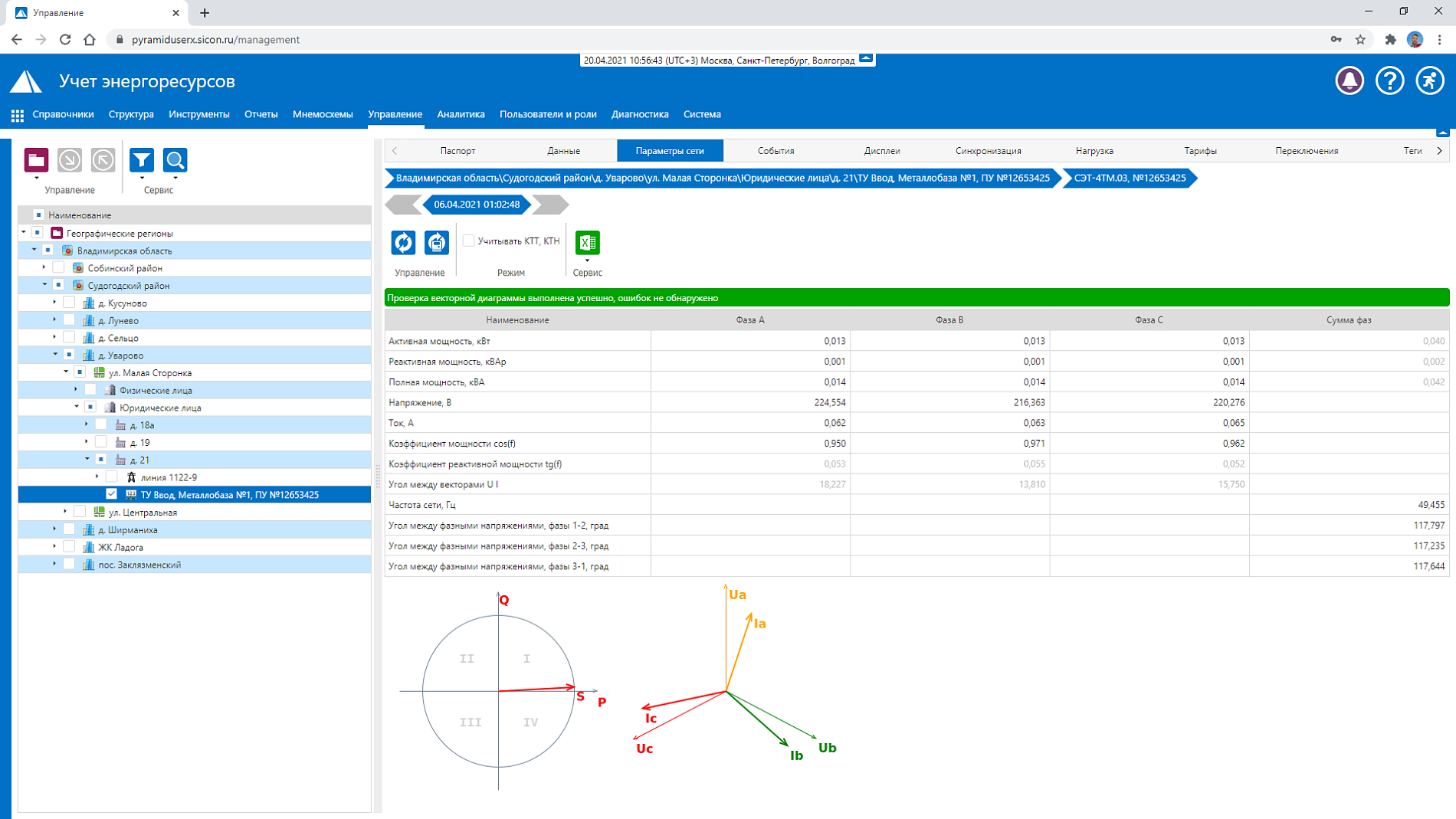

Приложение позволяет потребителю получить доступ к показаниям, профилям нагрузок и журналам событий приборов учёта за произвольный интервал времени, выполнять анализ параметров качества электрической сети, контролировать распределение, максимумы и минимумы энергопотребления, передавать показания приборов учёта.
Приложение дублирует функции основного личного кабинета потребителей, доступного в виде кросс-браузерного веб-интерфейса.
Пирамида Наряды
Приложение обеспечивает автоматизацию обходов, монтажа и обслуживания приборов учёта энергоресурсов в инфраструктуре ПО «Пирамида 2.0».
Приложение позволяет исполнителю использовать адресные планы выполнения работ, фиксировать показания, фактическое состояние и паспортные характеристики приборов учёта, выявлять хищения энергоресурсов, выполнять сервисные операции, отчётное фотографирование и контрольное чтение данных с приборов учёта.
Приложение выполняет функции АРМ инспектора и АРМ монтажника.
