GPRS-формирователь Link ST100
Link ST100 предназначен для использования в качестве устройства приёма-передачи данных в АИИС КУЭ, АСДУ, системах телемеханики и других.
GPRS-формирователь Link ST100 предназначен для организации сбора данных об учёте энергоресурсов со средств измерений, а также для контроля за состоянием удалённого объекта автоматизации (телесигнализация) и управления им (телеуправление), посредством удалённого радиодоступа через сеть подвижной радиотелефонной связи стандарта GSM-900/1800.
Функции
- Приём различной информации со средств измерений.
- Передача полученной информации на верхний уровень АИИС с использованием технологий GPRS, 3G, или CSD (модемное соединение).
- Конфигурирование (параметрирование) с помощью прикладного программного обеспечения дистанционно через сеть GSM или локально через интерфейсы RS-485, RS-232, RS-422, либо Ethernet.
- Защита от несанкционированного доступа путём использования паролей.
- Возобновление собственной работы после восстановления питания.
- Контроль состояния объекта автоматизации, положения коммутационных аппаратов, состояния схемы измерения на объекте.
- Регистрация изменения состояния удалённого объекта по каналам телесигнализации, с возможностью расширения количества дискретных входов за счёт применения контроллеров ввода-вывода дискретных сигналов ST410.
Технические характеристики
- Поддержка до 2-х SIM-карт.
- Тип антенны: выносная.
- Напряжение электропитания: 10 - 30 В.
- Потребляемая мощность: не более 4 В*А.
- Корпус: пластиковый, IP30 по ГОСТ 14254-96.
- Электромагнитная совместимость: по ГОСТ Р 51317.6.5-2006.
- Программный и аппаратный охранный таймер.
- Интерфейс последовательной связи RS-485.
Характеристики надёжности
- Рабочий диапазон температур - от -40 до +60 °С.
- Относительная влажность воздуха - до 98 % при +35° С.
- Средняя наработка на отказ - 120 000 ч.
- Коэффициент технического использования, не менее - 0,97.
- Средний срок службы - 15 лет.
GPRS- формирователь Link ST100
| Наименование | Интерфейс последовательной связи | Количество SIM-карт |
|---|---|---|
| GPRS- формирователь Link ST100 ВЛСТ 328.00.000-08 | RS-485 | 2 |
Дополнительное оборудование, необходимое для организации работы GPRS-формирователя Link ST100
| Наименование | Описание |
|---|---|
| Блок питания (10 Вт) ВЛСТ 1000.10.001 | импульсный, 10Вт, 3кВ изоляция, монтаж на din-рейку |
| Антенна GSM с кронштейном (10дБи, 10м) | 3G, 10м, SMA, 10дБи |
| Антенна GSM с кронштейном (10дБи, 3м) | 3G, 3м, SMA, 10дБи |
| Антенна GSM на магнитном основании (9дБи) | 3м, SMA, 9дБи |
| Антенна GSM на клеевом основании (2дБи) | 3м, SMA, 2дБи |

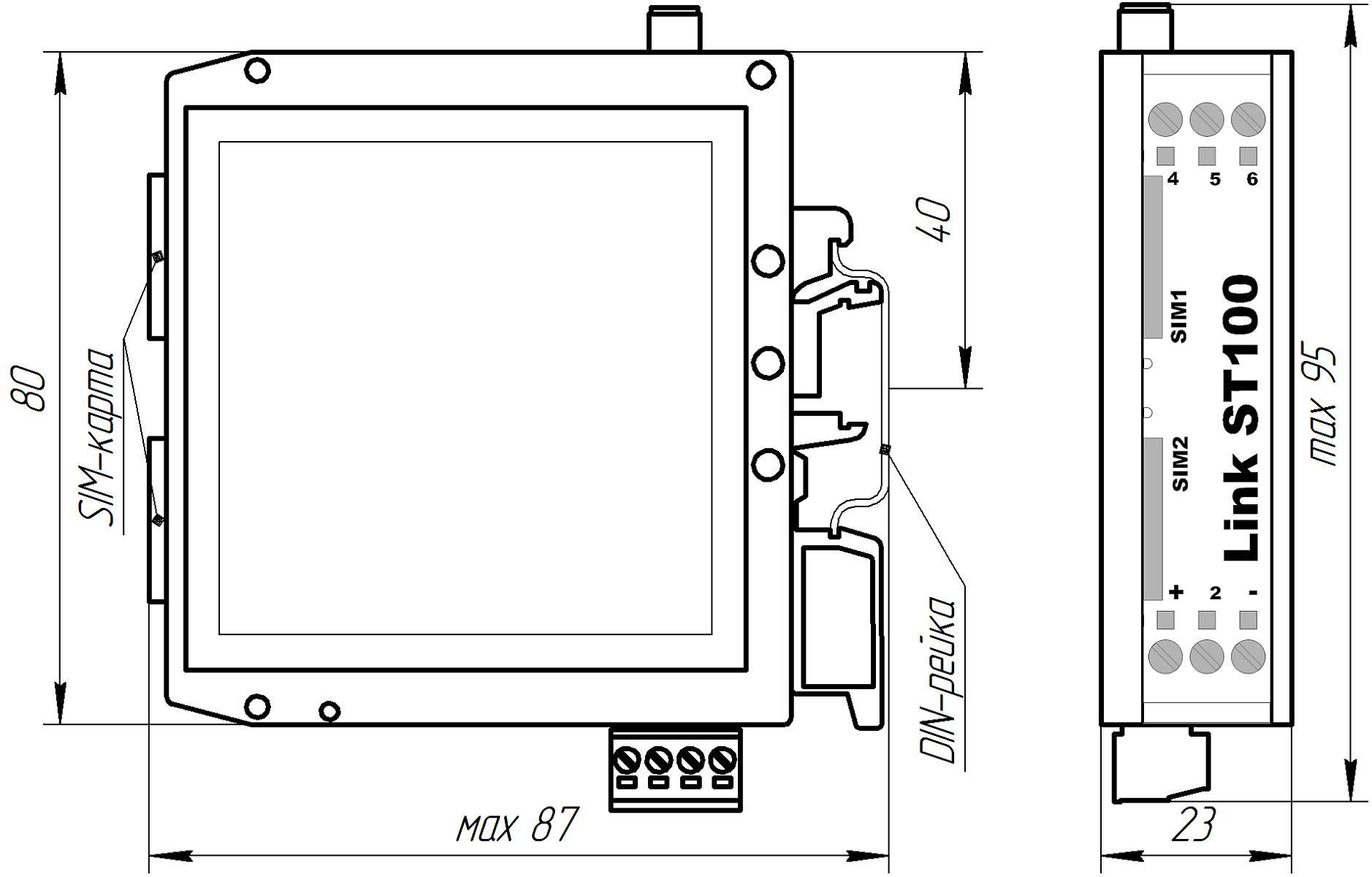

Внешний вид ВЛСТ 328.00.000-08

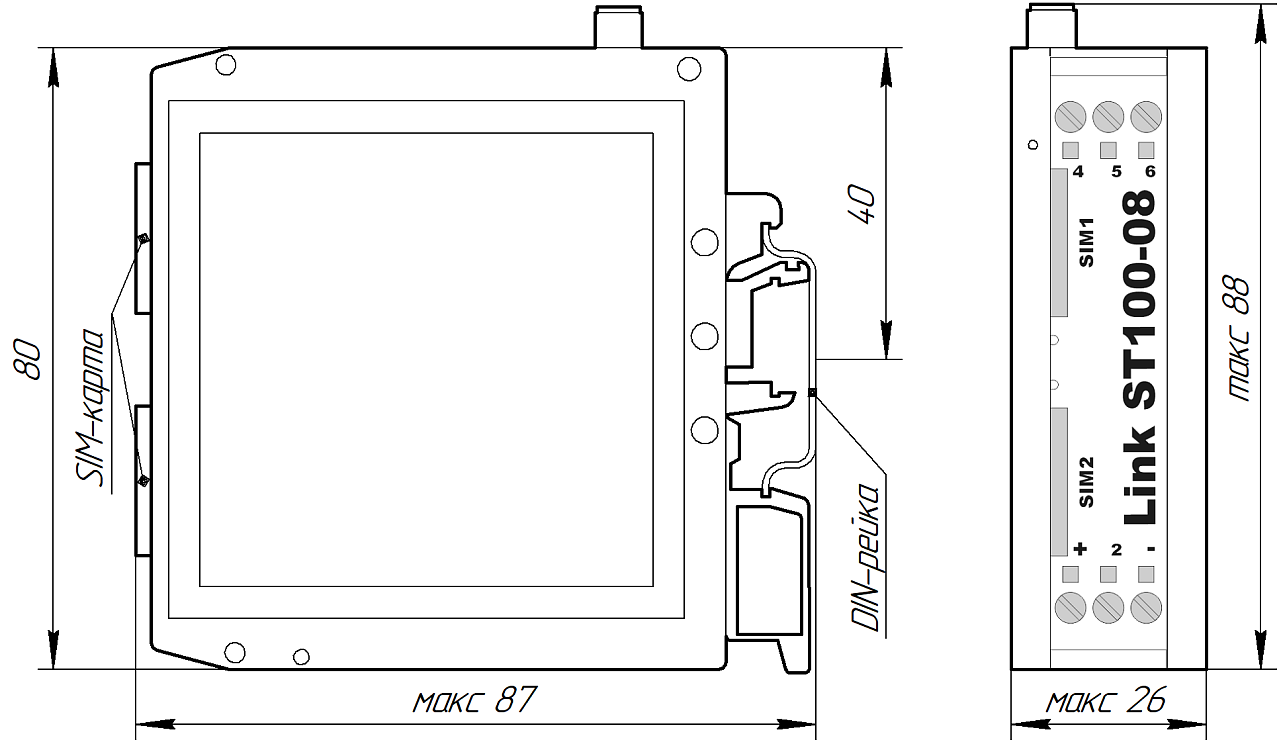

Внешний вид ВЛСТ 328.00.000-08

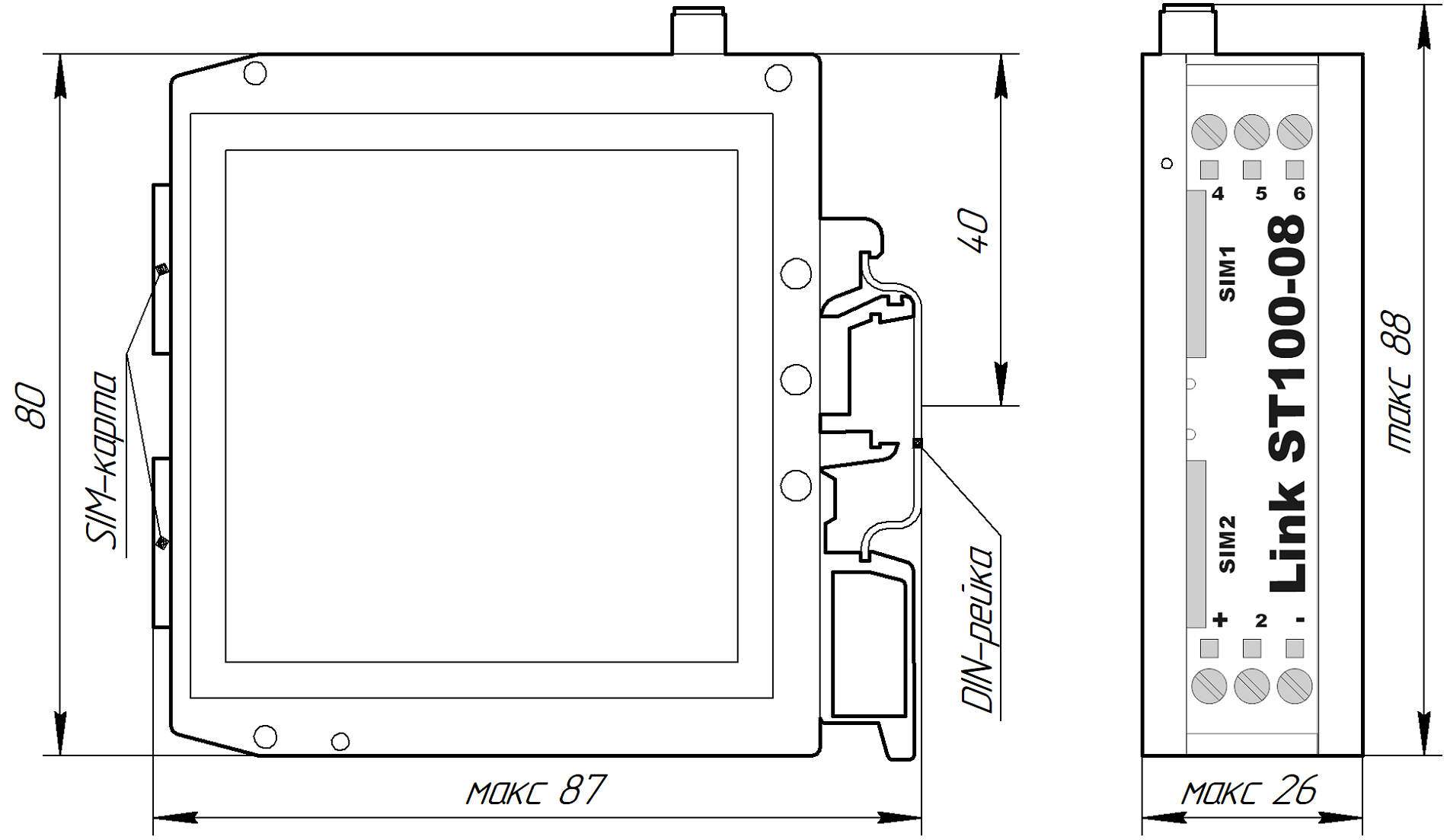

Внешний вид ВЛСТ 328.00.000-08
pdf, 41.27 КБ.
Документация на оборудование
Декларация о соответствии Link ST100
pdf, 630.85 КБ.
Паспорт Link ST100
pdf, 268.89 КБ.
Руководство по эксплуатации Link ST100
pdf, 466.08 КБ.
Программное обеспечение
Конфигурационное программное обеспечение Link ST100 доступно для скачивания по ссылке.
Руководство оператора Link ST100
pdf, 809.39 КБ.
Документация на антенны
Паспорт антенна GSM на клеевом основании (2дБи)
pdf, 195.53 КБ.
Паспорт антенна GSM на магнитном основании (9дБи)
pdf, 185.12 КБ.
Паспорт антенна GSM с кронштейном (10дБи, 3м)
pdf, 143.22 КБ.
Паспорт антенна GSM с кронштейном (10дБи, 10м)
pdf, 209.57 КБ.
