Коммерческий учёт оптового рынка электроэнергии и мощности
Коммерческий учёт на ОРЭМ обеспечивается системами учёта электроэнергии. При построении таких систем учитываются требования Приложения № 11.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка «Технические требования к системам учёта электроэнергии (мощности)». Данный документ устанавливает требования к выполняемым функциям, структуре систем учёта, метрологическим и техническим характеристикам их компонентов, метрологическим характеристикам систем учёта электроэнергии в целом.
Описание

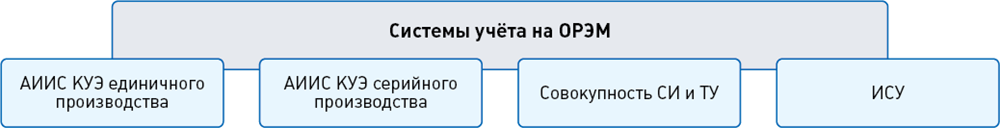

Под системами учёта согласно Приложению № 11.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка «Технические требования к системам учёта электроэнергии (мощности)» понимаются АИИС КУЭ (единичного и серийного производства), совокупность СИ и ТУ, а также ИСУ (с присоединенными к ней ИПУ и иными средствами измерений / оборудованием, используемыми для измерений, сбора, обработки, хранения и передачи результатов измерений в ИСУ).

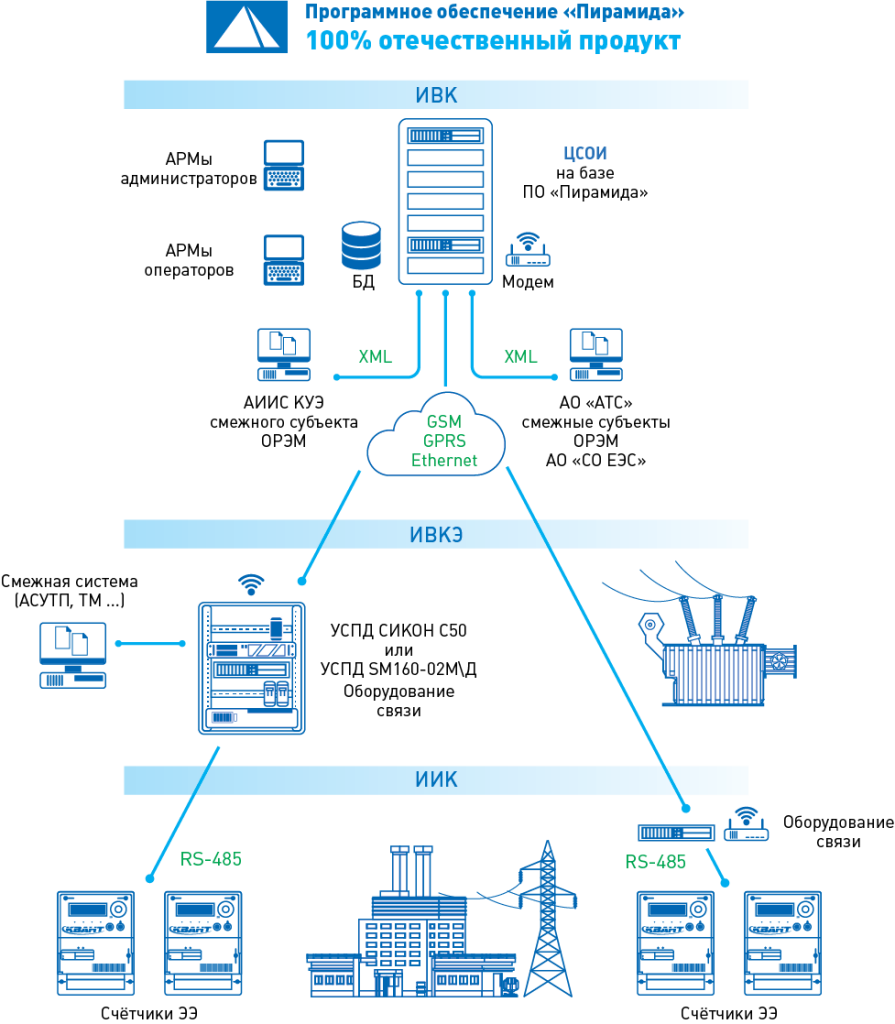

Двух- или трёхуровневая система учёта электроэнергии (АИИС КУЭ, совокупность СИ и ТУ, ИСУ):
- Измерительные каналы двухуровневой системы включают в себя:
- измерительно-информационные комплексы (ИИК).
- информационно-вычислительный комплекс (ИВК).
- Измерительные каналы трехуровневой системы включают в себя:
- измерительно-информационные комплексы (ИИК).
- информационно-вычислительный комплекс электроустановки (ИВКЭ).
- информационно-вычислительный комплекс (ИВК).
- На уровне ИИК осуществляется измерение электроэнергии и мощности счётчиками КВАНТ, данные которых передаются на уровень (ИВК), по различным каналам связи (GSM, Ethernet, ВОЛС и т.п.), как напрямую (двухуровневая система), так и посредством уровня ИВКЭ (трёхуровневая система).
- На уровне ИВКЭ контроллеры SM160-02М и СИКОН С50 осуществляют сбор и консолидацию информации со счётчиков КВАНТ, её хранение и передачу на уровень ИВК по различным каналам связи (GSM, Ethernet, ВОЛС и т.п.) согласно установленного расписания.
- На уровне ИВК на базе ПО «Пирамида» выполняется сбор, дальнейшая обработка и хранение измерительной информации, отображение информации, оформление отчётных документов, а также отправку данных в организации – участники оптового рынка.
- АИИС КУЭ имеет выделенную на функциональном уровне систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы координированного времени РФ UTC(SU) на всех уровнях системы (ИИК, ИВКЭ и ИВК) с помощью УСВ-2 или УСВ-3.
- ИСУ, совокупность СИ и ТУ, обеспечивают синхронизацию времени от источника точного времени и автоматическую коррекцию времени при проведении измерений количества электроэнергии.
Эффективность внедрения
- Снижение затрат на приобретение электрической энергии (при покупке электрической энергии на ОРЭМ, либо при покупке электрической энергии у независимой энергосбытовой компании).
- 100% сбор достоверных данных о потреблении по автоматизированным точкам учёта.
- Снижение потерь и хищений электроэнергии за счёт оперативного контроля баланса.
- Сокращение затрат на обработку информации за счёт получения оперативной и достоверной информации об энергопотреблении в онлайн режиме, а также за счёт автоматизации формирования отчётных документов.
Функции
- Измерение количества активной и реактивной электрической энергии с дискретностью 30 минут и нарастающим итогом на начало расчётного периода;
- Формирование данных о состоянии средств измерений («Журналы событий») а также предоставление коммерческому оператору данных о состоянии объектов измерений;
- Ведение единого времени при выполнении измерений количества активной и реактивной электрической энергии и формирования данных о состоянии средств и объектов измерений;
- Периодический (1 раз в сутки) и (или) по запросу автоматический сбор результатов измерений электрической энергии и данных о состоянии средств и объектов измерений;
- Хранение не менее 3 лет результатов измерений, данных о состоянии средств и объектов измерений;
- Обработка, формирование и передача результатов измерений, а также данных о состоянии объектов измерений в ХML-формате коммерческому оператору и внешним организациям с электронной подписью;
- Обеспечение защиты оборудования, программного обеспечения от несанкционированного доступа на физическом и программном уровне;
- Обеспечение по запросу коммерческого оператора дистанционного доступа к результатам измерений, данным о состоянии средств и объектов измерений с сервера (АРМа) ИВК АИИС КУЭ на всех уровнях АИИС КУЭ.
