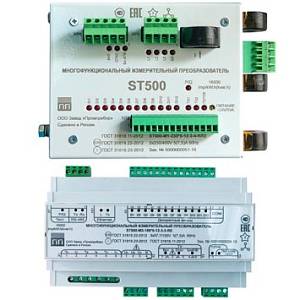

Многофункциональный измерительный преобразователь ST500
МИП ST500 предназначен для измерения параметров трёхфазной сети, телесигнализации состояния объектов, телеуправления объектами с передачей данных и приёмом команд.
ST500-M1 предназначен для установки в закрытые низковольтные части ячеек RM6, либо в закрытые релейные части ячеек КСО, КРУ подстанций напряжения 6-20кВ.
ST500-M2 и ST500-M3 предназначены для установки в закрытые ячейки, а также в закрытые шкафы телемеханики подстанций 6-20 кВ, 35-110кВ.
Применяются в составе АСУ ТП ПС, ССПИ, СОТИАСО, АСТУЭ, АСУ Э и др.
Нормативно-правовое обеспечение
- Внесён в гос. реестр средств измерений № 74168-19.
- Соответствует СТО 34.01-6.1-001-2016 и СТО 34.01-6.1-002-2016 ПАО «Россети», рекомендован к применению на объектах ДЗО, ЗАК № ПЗ-62/22 от 26.10.2022 г.
Основные функции
- Телесигнализация (ТС) состояния объекта с точностью регистрации 1 мс с привязкой к реальному времени и с фильтрацией «дребезга» сигналов ТС.
- Телеуправление (ТУ) двухпозиционными объектами с блокировкой устройства автоматического повторного включения (АПВ) по командам с пункта управления верхнего уровня.
- Телеизмерение и учет интегральных (ТИ) значений активной и реактивной энергии. Класс точности по активной энергии 0,2S или 0,5S. Класс точности по реактивной энергии 1.
- Телеизмерение текущих (ТТ) значений параметров – токов фаз, фазных и линейных напряжений, активной, реактивной и полной мощностей, коэффициента мощности, частоты в трёхпроводных и четырёхпроводных сетях переменного тока.
- Измерение и контроль показателей качества электроэнергии в соответствии с ГОСТ 30804.4.30-2013, класс S.
- Формирование суточных отчетов по мониторингу показателей качества электроэнергии в соответствии с ГОСТ 33073-2014.
- Измерение тока с датчика 3Io.
- Контроль наличия напряжения на кабельных линиях.
- Синхронизация встроенных часов реального времени по протоколам ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-104-2004 и SNTP.
- Непрерывное формирование архива событий изменения состояния дискретных входов/выходов с записью в энергонезависимую память.
- Непрерывное формирование архива измерений всех аналоговых сигналов с записью в энергонезависимую память.
- Ведение журнала событий с записью в энергонезависимую память.
- Измерение температуры окружающей среды с помощью выносного цифрового датчика с интерфейсом 1-Wire.
Технические характеристики
- Количество записей в журнале изменений состояния любого из дискретных входов/выходов – не менее 1000.
- Количество записей в журнале изменений аналоговых сигналов – не менее 1000.
- Количество записей в журнале событий – не менее 128.
- Длительность хранения информации при отключении питания, лет, не менее 30.
Характеристики надёжности
- Срок службы - не менее 15 лет.
- Средняя наработка на отказ - не менее 200 000 ч.
- Температура окружающей среды - от -40 до +70 ºС.
- Относительная влажность - от 40 до 80%.
- Межповерочный интервал - 10 лет.
- Степень защиты от пыли и влаги по ГОСТ 14254-2015 IP20.
Интерфейсные модули
- RS-485.
- Ethernet.
Интерфейсные модули
- ГОСТ Р МЭК 60870-5-101.
- ГОСТ Р МЭК 60870-5-104.
- SNTP.
Условные обозначения
В зависимости от исполнения контроллер содержит один либо два интерфейса удалённого доступа (протоколы обмена ГОСТ Р МЭК 60870-5-101 и ГОСТ Р МЭК 60870-5-104), до двенадцати сигналов телесигнализации и до шести сигналов телеуправления.
ST500-M2-230*5-12-3-3-KPRE
| ST500 | Наименование |
|---|---|
| -M2 |
Вариант исполнения (класс точности по ГОСТ 31819.22-2012) M1 – корпус тип 1, Uпит=18..36 В, класс 0,5S M2 – корпус тип 2, Uпит=18..36 В, класс 0,5S M3 – корпус тип 2, Uпит=~184-265 В, 45-55 Гц или =176-253 В, класс 0,5S M1.02 – корпус тип 1, Uпит=18..36 В, класс 0,2S M2.02 – корпус тип 2, Uпит=18..36 В, класс 0,2S M3.02 – корпус тип 2, Uпит=~184-265 В, 45-55 Гц или =176-253 В, класс 0,2S |
| -230 |
Номинальное напряжение 000 – без измерительных цепей напряжения 100 - 3х57,7 (100) В 230 - 3х230 (400) В |
| *5 |
Номинальный ток 0 – без измерений тока 1 – 1А 5 – 5А |
| -12 | Количество сигналов ТС (для ТС 220В добавляется «HV») |
| -3 | Количество сигналов ТУ (~/=220В) |
| -3 | Количество каналов измерения тока |
| -K | Наличие контроля напряжения на кабельной линии 6-20 кВ |
| -P | Расширенный список измеряемых параметров сети (Измерение и контроль показателей качества электроэнергии в соответствии с ГОСТ 30804.4.30-2013, класс S) |
| -R |
Наличие интерфейса RS-485 R – Один интерфейс R2 – Два интерфейса |
| -E |
Наличие интерфейса Ethernet E – Один интерфейс E2 – Два интерфейса |
Многофункциональный измерительный преобразователь (МИП) ST500-M1
| Наименование | Количество каналов ТС | Внешние интерфейсы | Количество каналов ТУ | Контроль напряжения линии 6-20 кВ | Количество каналов измерения тока | Расширенный список измеряемых параметров сети | Измерение напряжения, параметры сети |
|---|---|---|---|---|---|---|---|
| ST500-M1-000*5-12-3-1-KR2 | 12 | 2 RS-485 | 3 | есть | 1 | нет | нет |
| ST500-M1-230*5-12-3-3-R2 | 12 | 2 RS-485 | 3 | нет | 3 | нет | да |
| ST500-M1-100*5-12-3-3-R2 | 12 | 2 RS-485 | 3 | нет | 3 | нет | да |
| ST500-M1-230*5-12-3-4-KR2 | 12 | 2 RS-485 | 3 | есть | 4 | нет | да |
| ST500-M1-100*5-12-3-4-KR2 | 12 | 2 RS-485 | 3 | есть | 4 | нет | да |
Многофункциональный измерительный преобразователь (МИП) ST500-M2
| Наименование | Количество каналов ТС | Внешние интерфейсы | Количество каналов ТУ | Контроль напряжения линии 6-20 кВ | Количество каналов измерения тока | Расширенный список измеряемых параметров сети | Измерение напряжения, параметры сети |
|---|---|---|---|---|---|---|---|
| ST500-M2-230*5-12-6-3-R2 | 12 | 2 RS-485 | 6 | нет | 3 | нет | да |
| ST500-M2-100*5-12-6-3-R2 | 12 | 2 RS-485 | 6 | нет | 3 | нет | да |
| ST500-M2-230*5-12-6-4-KRE | 12 | RS-485, Ehternet | 6 | есть | 4 | нет | да |
| ST500-M2-100*5-12-6-4-KRE | 12 | RS-485, Ehternet | 6 | есть | 4 | нет | да |
| ST500-M2-230*5-12-6-4-PRE | 12 | RS-485, Ehternet | 6 | нет | 4 | да | да |
| ST500-M2-100*5-12-6-4-PRE | 12 | RS-485, Ehternet | 6 | нет | 4 | да | да |

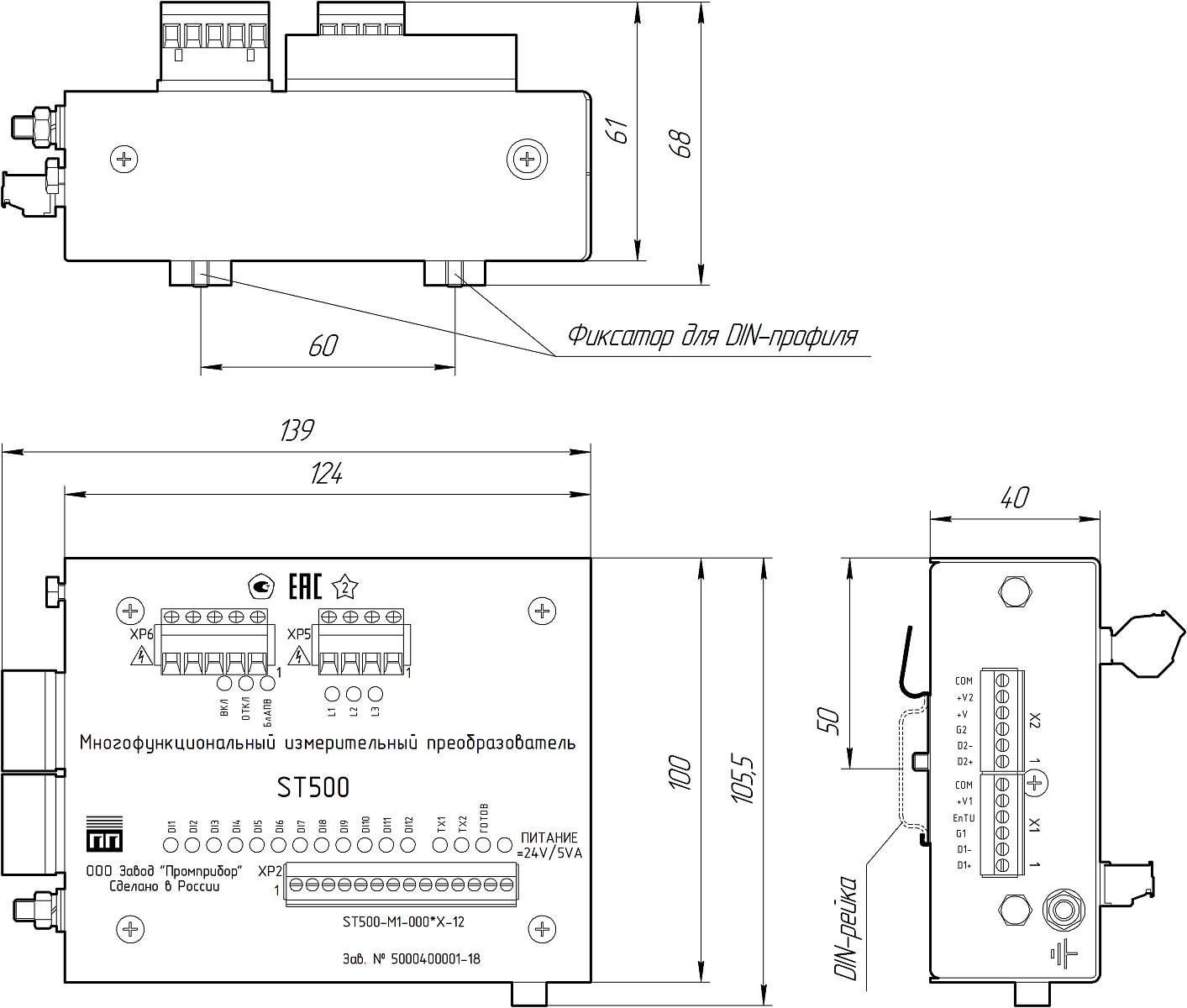

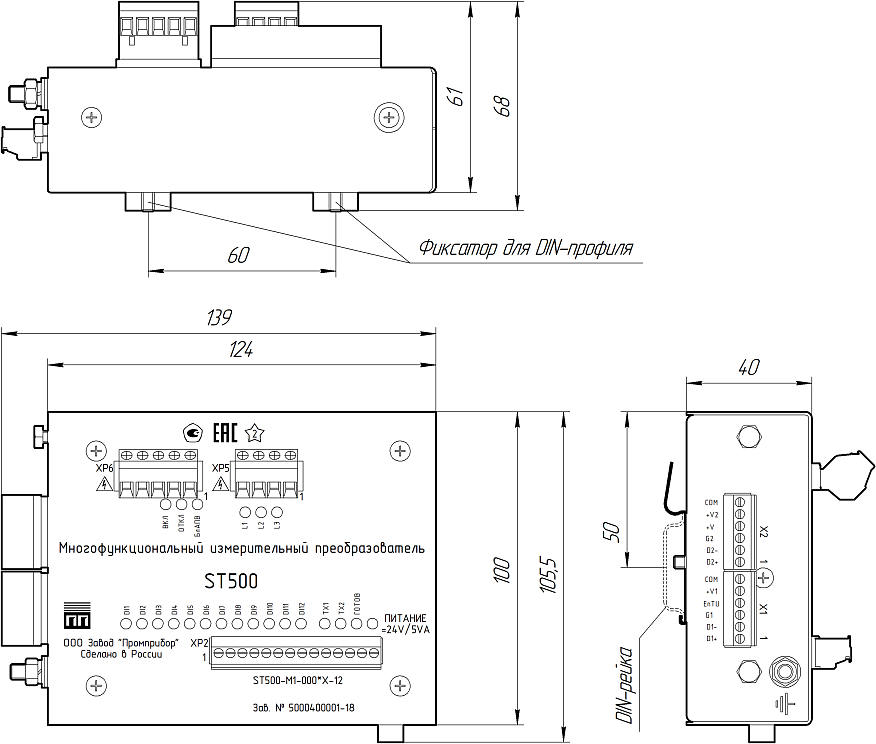

Внешний вид ST500-M1-000 X-12

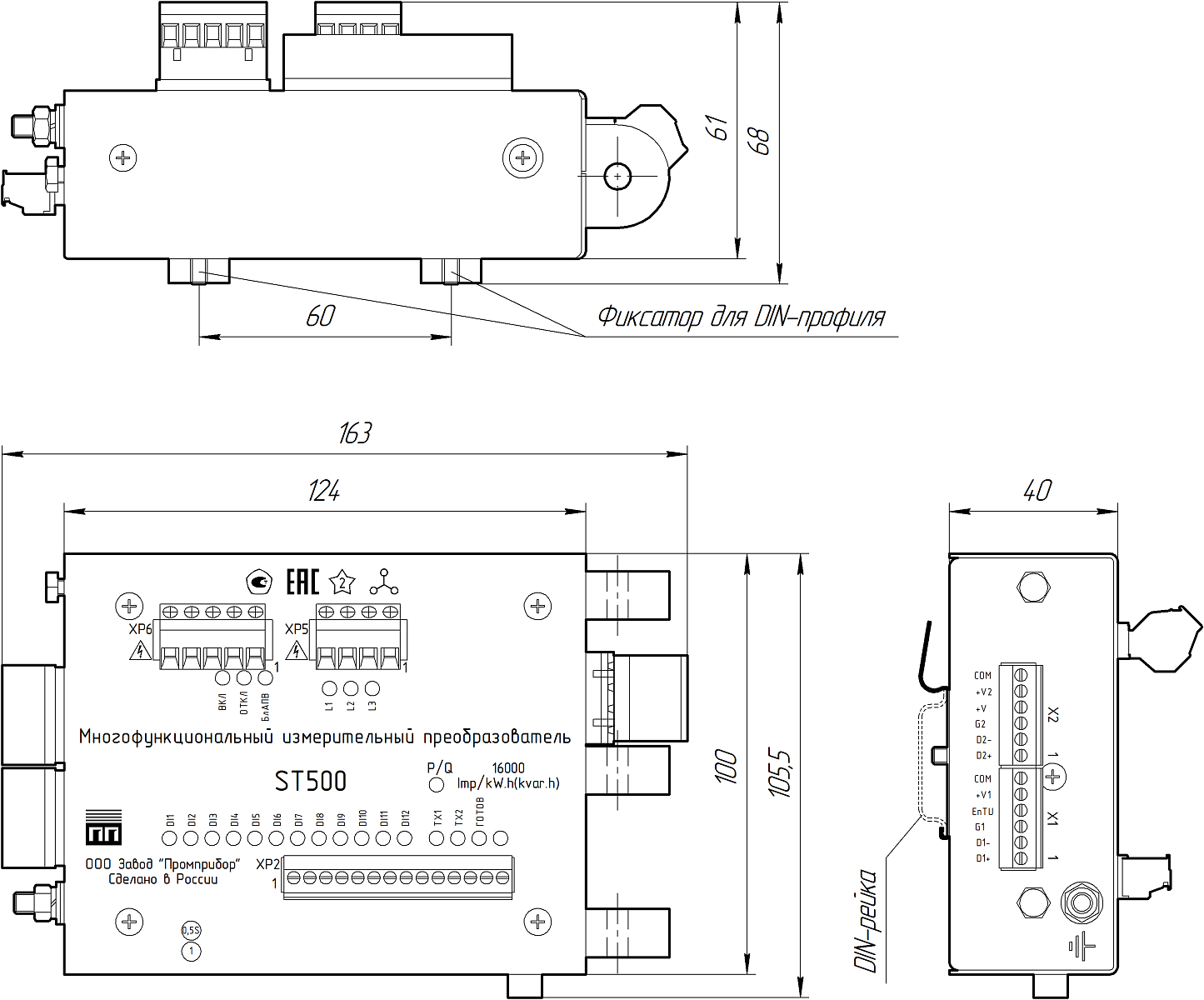

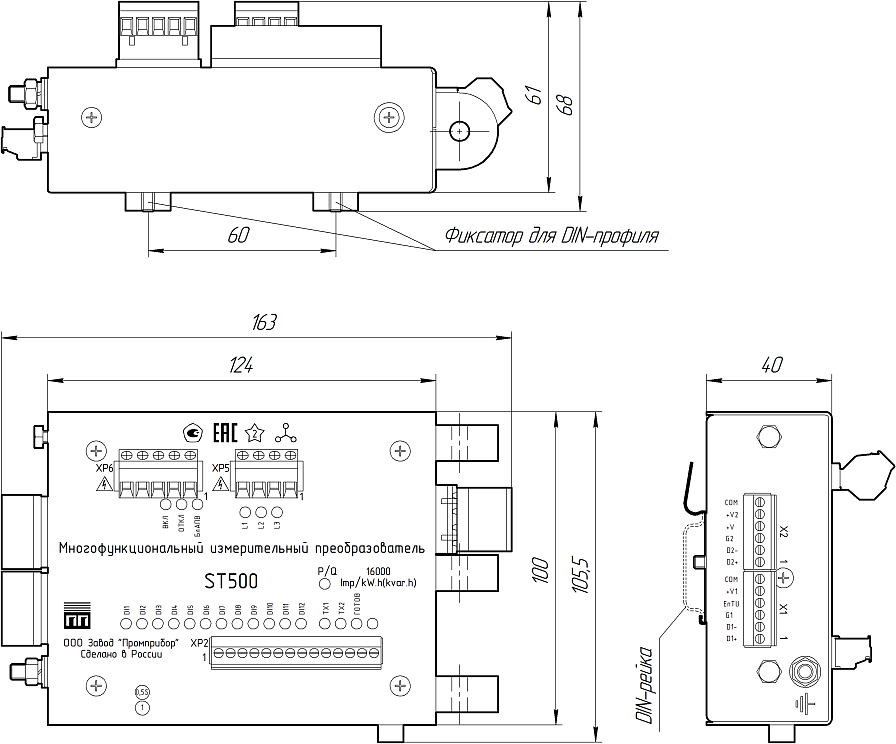

Внешний вид ST500-M1-XXX X-12-3

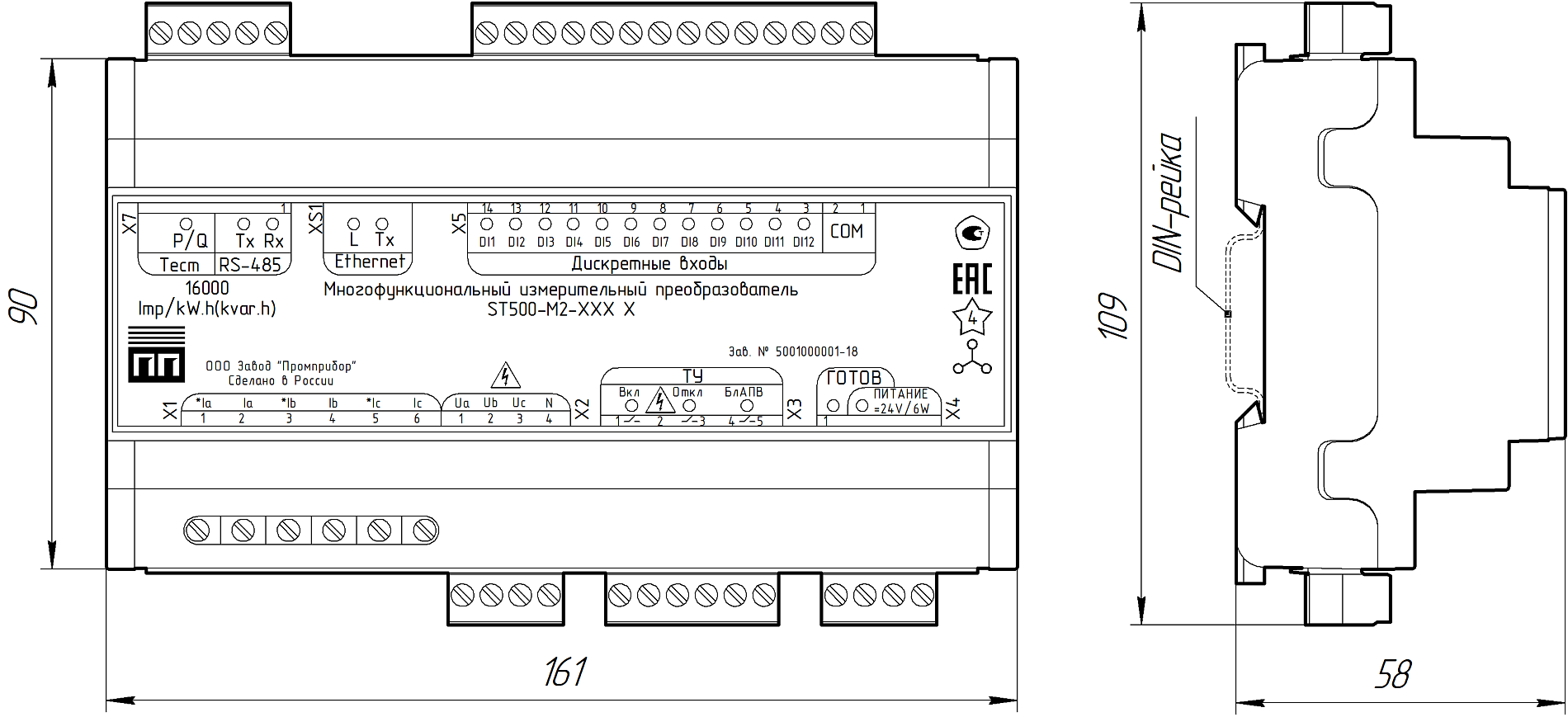

Внешний вид ST500-M2-XXX X

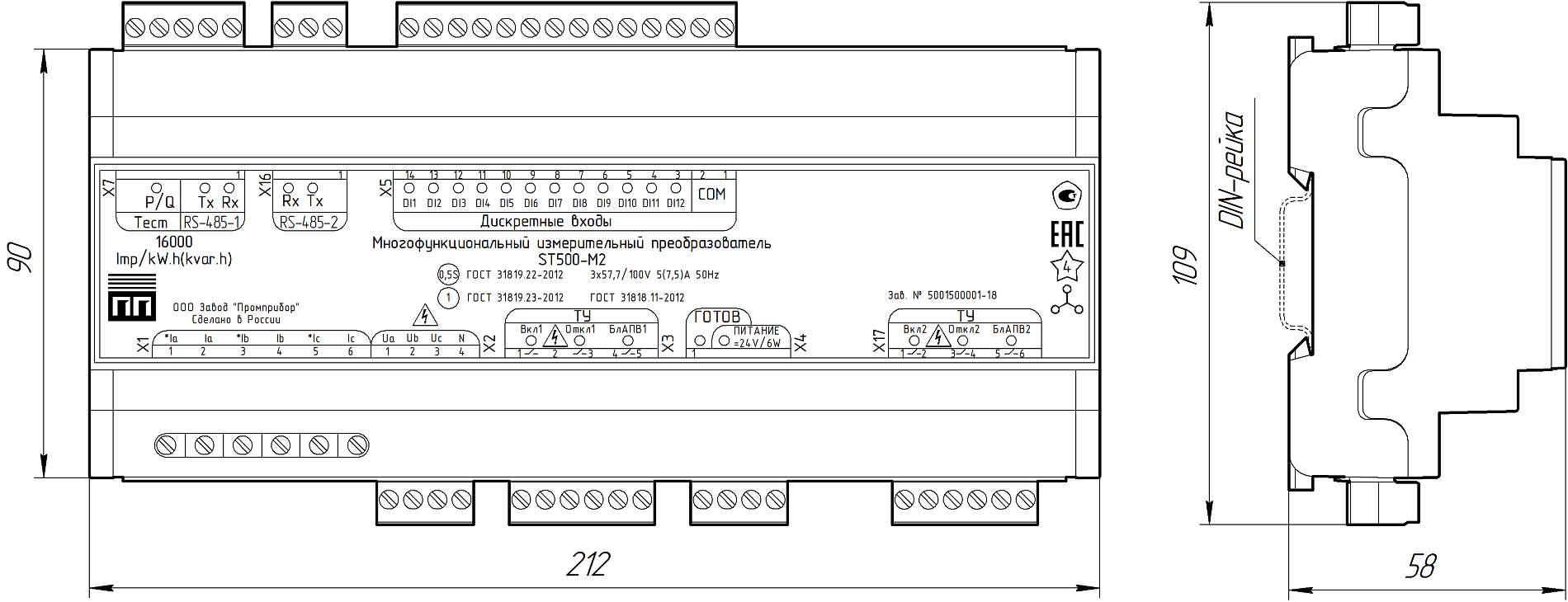

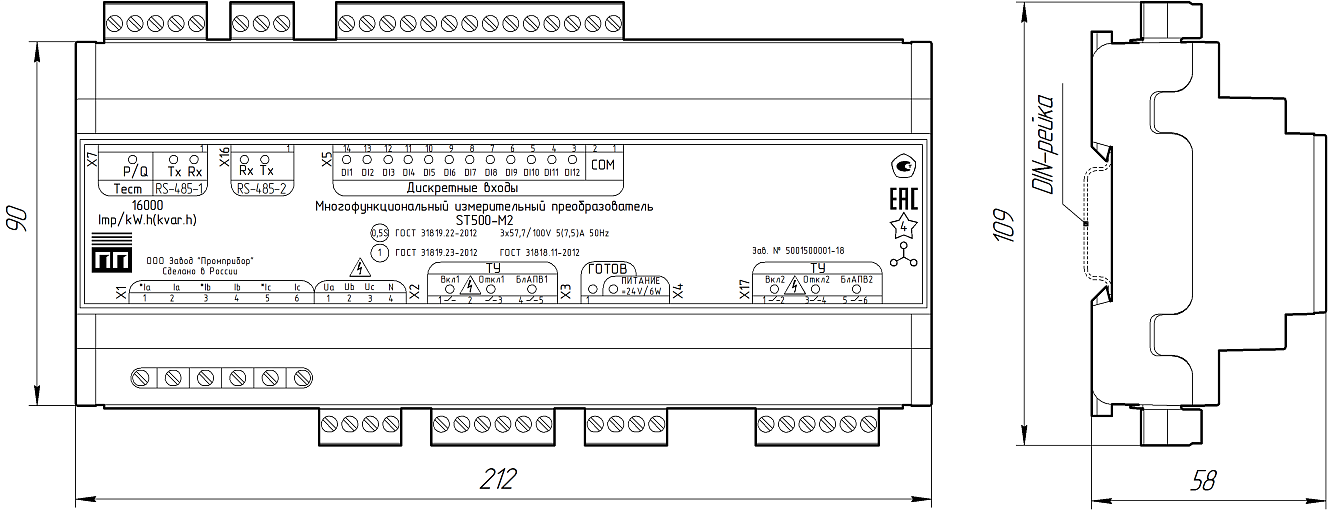

Внешний вид ST500-M2-XXX X-12
Внешний вид ST500-M1-000 X-12
Внешний вид ST500-M1-XXX X-12-3
Внешний вид ST500-M2-XXX X
Внешний вид ST500-M2-XXX X-12
Внешний вид ST500-M1-000 X-12
pdf, 65.19 КБ.
Внешний вид ST500-M1-XXX X-12-3
pdf, 66.37 КБ.
Внешний вид ST500-M2-XXX X
pdf, 56.07 КБ.
Внешний вид ST500-M2-XXX X-12
pdf, 66.32 КБ.
Документация на оборудование
№ 74168-19 в госреестре ФГИС «АРШИН»
Описание типа средства измерений ST500
pdf, 1.05 МБ.
Методика поверки ST500
pdf, 6.2 МБ.
Декларация о соответствии ST500
pdf, 143.75 КБ.
Формуляр ST500
pdf, 615.5 КБ.
Руководство по эксплуатации ST500
pdf, 3.79 МБ.
Заключение аттестационной комиссии ПАО «Россети» ST500
pdf, 302.91 КБ.
Программное обеспечение
Для конфигурирования МИП ST500 используется программа «Конфигуратор», которая доступна для скачивания по ссылке.
Руководство оператора ST500
pdf, 1.92 МБ.
