Контроллеры CT T90

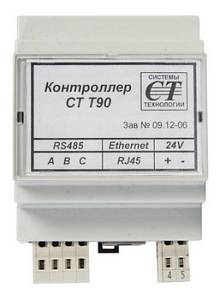

Контроллер СТ Т90 предназначен для передачи мгновенных величин (токи, напряжения, частота сети, и др.), собранных с интеллектуальных счетчиков по цифровому интерфейсу (телеизмерения текущие - ТИТ) на верхний уровень автоматизированных информационно-измерительных систем (АИИС) по телемеханическому протоколу МЭК 807-5-104 (передача по сети Ethernet 10/100baseT).

Описание Характеристики

Особенности

цикл передачи ТИТ: настраиваемый, от 1 сек.
максимальное время опроса мгновенных величин, собираемых со счетчиков СЭТ-4ТМ.03 (по интерфейсу RS-485) в зависимости от скорости:
- Скорость на порту RS-485 = 9600 бит/с:
  - Количество счетчиков = 1, время опроса = 200 мс.
  - Количество счетчиков = 2, время опроса = 450 мс.
  - Количество счетчиков = 4, время опроса = 900 мс.
- Скорость на порту RS-485 = 38400 бит/с:
  - Количество счетчиков = 1, время опроса = 80 мс.
  - Количество счетчиков = 2, время опроса = 150 мс.
  - Количество счетчиков = 4, время опроса = 300 мс.
рекомендуемое максимальное количество счетчиков: 4.
рекомендуемая скорость опроса: 9600 бод.
ведение «Журнала событий».
широкий температурный диапазон: от минус 10 до плюс 50°С (по спец. заказу: от минус 40 до плюс 70 °С).

Для сбора данных со счетчиков используется интерфейс RS-485. Для передачи мгновенных величин (токов, напряжений, частоты сети, и др.) с контроллеров СТ Т90 на верхние уровни по протоколу МЭК 807-5-104 используется интерфейс Ethernet 10/100baseT.

Мгновенные величины, считываемые со счетчика СЭТ-4ТМ.03

Активная мощность трехфазной сети.
Активная мощность по фазе 1.
Активная мощность по фазе 2.
Активная мощность по фазе 3.
Реактивная мощность трехфазной сети.
Реактивная мощность по фазе 1.
Реактивная мощность по фазе 2.
Реактивная мощность по фазе 3.
Полная мощность трехфазной сети.
Полная мощность по фазе 1.
Полная мощность по фазе 2.
Полная мощность по фазе 3.
Коэффициент мощности трехфазной сети.
Коэффициент мощности по фазе 1.
Коэффициент мощности по фазе 2.
Коэффициент мощности по фазе 3.
Напряжение фазы 1.
Напряжение фазы 2.
Напряжение фазы 3.
Напряжение прямой последовательности U1(1)*.
Межфазное напряжение U12*.
Межфазное напряжение U23*.
Межфазное напряжение U31*.
Коэффициент несимметрии тока по нулевой последовательности Кoi*.
Ток фазы 1.
Ток фазы 2.
Ток фазы 3.
Коэффициент несимметрии тока по обратной последовательности K2i*.
Коэффициент искажения синусоидальности кривой токов фазы 1 KI1*.
Коэффициент искажения синусоидальности кривой токов фазы 2 KI2*.
Коэффициент искажения синусоидальности кривой токов фазы 3 KI3*.
Коэффициент несимметрии напряжения по нулевой последовательности K0u*.
Коэффициент искажения синусоидальности кривой фазных напряжений фазы 1 Ku1*.
Коэффициент искажения синусоидальности кривой фазных напряжений фазы 2 Ku2*.
Коэффициент искажения синусоидальности кривой фазных напряжений фазы 3 Ku3*.
Коэффициент несимметрии напряжения по обратной последовательности K2u*.
Коэффициент искажения синусоидальности кривой межфазных напряжений Кu12*.
Коэффициент искажения синусоидальности кривой межфазных напряжений Кu23*.
Коэффициент искажения синусоидальности кривой межфазных напряжений Кu31*.
Частота.

Примечания:

Все значения выдаются в поименованных величинах (В, А, Вт, Гц).
Считывание параметров, помеченных *, задается при программировании контроллера.

Электропитание

напряжение питания: = 24 В (18:36 В).
потребляемая мощность, не более: 3 В×А.

Характеристики надежности

средняя наработка на отказ: 70000 ч.
срок службы, не менее: 12 лет.
бесплатное гарантийное и сервисное обслуживание: 18 месяцев.
