КВАНТ СТ3

Счётчик электроэнергии трёхфазный КВАНТ СТ3. Соответствует ПП РФ №719 от 17.07.2015, ПП РФ №890 от 19.06.2020 и СТО 34.01-5.1-009-2021.
927

Счётчик электрической энергии трёхфазный многофункциональный КВАНТ СТ3 предназначен для измерений активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в однофазных цепях переменного тока частотой 50 Гц. Рекомендован к установке в местах для произведения балансовых расчётов. В зависимости от модификации, счётчик может быть использован как для локальной установки, так и для применения в составе автоматизированных систем коммерческого и технического учёта электроэнергии. Особенностью приборов является унифицированное исполнение Моноблок и СПЛИТ, где отличие только в корпусе, аппаратная часть идентичная. В исполнении СПЛИТ реализована возможность замены модулей связи без вскрытия корпуса прибора.


Нормативно-правовое обеспечение


Функции

  • Фиксация попыток и фактов несанкционированного воздействия и доступа.
  • Измерение активной и реактивной энергии в двух направлениях (прием и отдача) и по модулю.
  • Функция плавной коррекции времени.
  • Срабатывание реле управления нагрузкой:
    • по внешней команде.
    • по превышению заданных пределов параметров сети.
    • по превышению заданного предела ограничения энергопотребления.
    • при попытке несанкционированного доступа.
  • Возможность выступать в качестве инициатора связи с уровнем ИВКЭ или ИВК при нештатных ситуациях.
  • Измерение и расчёт необходимых параметров работы в режиме реального времени (небаланса суммы фазных токов и тока в нулевом проводе, линейных напряжений, активной и реактивной электроэнергии в двух направлениях и т.д.).
  • Ведение архивов значений энергии и мощности.
  • Ведение журналов событий.
  • Измерение параметров качества электрической сети.

Технические характеристики

  • Резервируемые интерфейсы передачи данных, такие как RS485, GSM, NB IoT, RF433, RF868, Ethernet и т.д.
  • Протокол обмена данными по цифровым интерфейсам согласно спецификации ПАО «Россети» - «СПОДЭС».
  • Число тарифов, не менее - 4.
  • Встроенное реле управления нагрузкой.
  • Оптический порт - ГОСТ Р МЭК 61107-2001.
  • Наличие исполнений для установки в щиток и на опору (Split).
  • Прозрачная клеммная крышка.
  • Встроенный либо выносной дисплей.
  • Корпус с возможностью установки модуля связи.

Характеристики надёжности

  • Рабочий диапазон температур от -40 до +70° С.
  • Минимальная наработка на отказ — 320 000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Срок службы батареи — 16 лет.
Условные обозначения
КВАНТ СТ3.01-W-B R P F G E U In On
КВАНТ СТ3 Наименование
.01 Модификация
-W Вариант исполнения

D – Установка на din-рейку

W – Установка в щиток

С – установка на опору

-B Наличие реле управления нагрузкой
R Наличие интерфейса RS-485:

R - Один интерфейс

R2 – Два интерфейса

P Наличие интерфейса PLC

P1 - G3-PLC

P2 - PLC-PRIME

F Наличие радио интерфейса:

Z – ZigBee

F1 – радиоинтерфейс 433 МГц

F2 – радиоинтерфейс 868 МГц

L2 – радиоинтерфейс LPWAN 868 МГц

G Наличие встроенного GSM/GPRS модема

G – GPRS (3G)

G1- GPRS, NB IoT

E Наличие интерфейса Ethernet
U

Наличие резервного питания

In

Наличие дискретного входа

n – количество входов

On

Наличие дискретного выхода

n – количество выходов


При отсутствии опции отсутствует и соответствующий символ в условном обозначении.
Для радио-модулей с внешними антеннами добавляется окончание «-S».
Пример записи модификации:
КВАНТ СТ3.01-D-BRF2 — Счетчик электрической энергии трехфазный непосредственного включения для установки на DIN рейку с реле управления нагрузкой и радио интерфейсом 868 МГц.

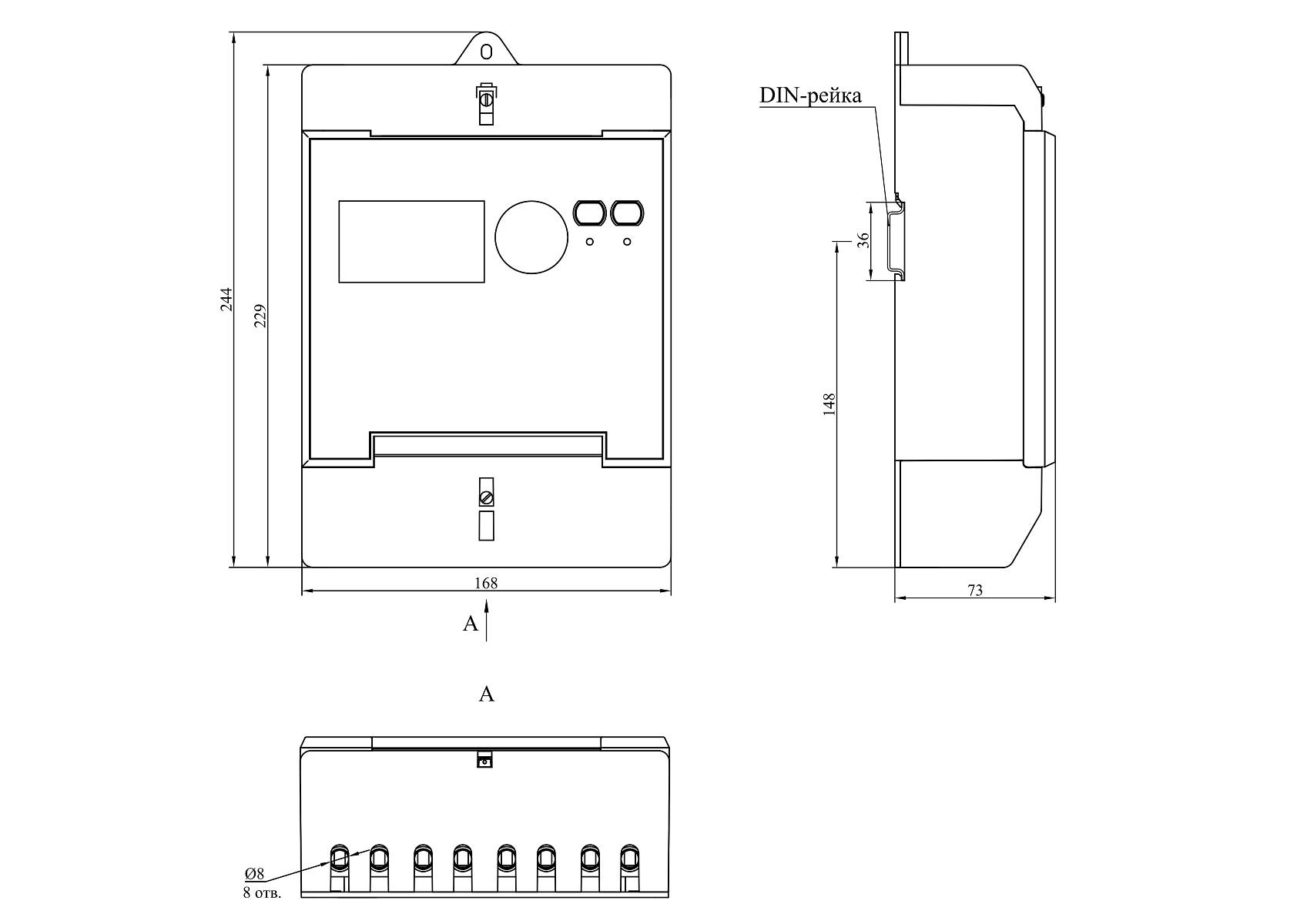

Габаритные размеры счётчика в исполнении C
Габаритные размеры счётчика в исполнении C

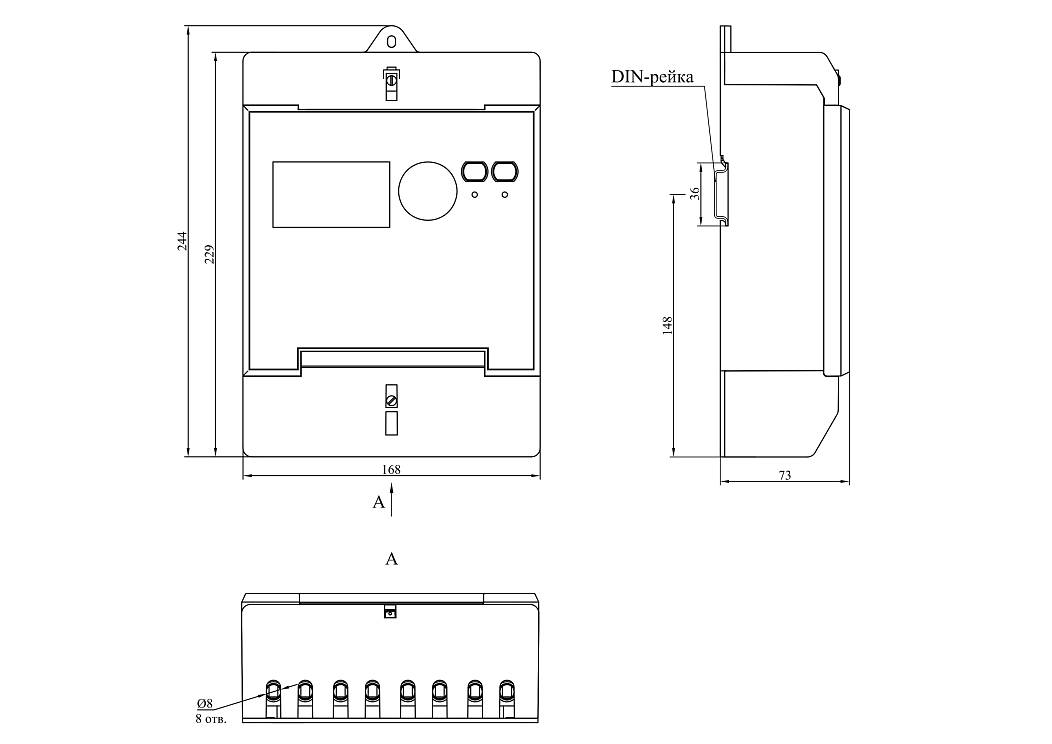

Габаритные размеры счётчика в исполнении D
Габаритные размеры счётчика в исполнении D
Габаритные размеры счётчика в исполнении C pdf, 12.66 КБ. Габаритные размеры счётчика в исполнении D pdf, 276.59 КБ.

Документация на оборудование

№ 86291-22 в госреестре ФГИС «АРШИН» Описание типа средства измерений КВАНТ СТ3 pdf, 871.13 КБ. Методика поверки КВАНТ СТ3 pdf, 5.24 МБ. Декларация о соответствии КВАНТ СТ3 pdf, 654.02 КБ. Формуляр КВАНТ СТ3 pdf, 194.56 КБ. Руководство по эксплуатации КВАНТ СТ3 pdf, 1.78 МБ. КВАНТ СТ3 исполнение моноблок (STEP-формат) zip, 16.33 МБ. КВАНТ СТ3 исполнение сплит(STEP-формат) zip, 15.28 МБ. Руководство по эксплуатации на интерфейсные модули связи для КВАНТ СТ3 pdf, 363.97 КБ. Рекомендации к выполнению проектных работ РП 0815 pdf, 550.5 КБ. Рекомендации к выполнению монтажных работ РП0814 pdf, 327.43 КБ. Рекомендации к выполнению пуско-наладочных работ РП0816 pdf, 797.45 КБ. Сертификат об утверждении типа СИ КВАНТ СТ3 pdf, 405.16 КБ.

Программное обеспечение

В счётчиках КВАНТ СТ3 применяется встроенное программное обеспечение ВПО (БПО) для трехфазных счетчиков Квант СТ3.хх», загружаемое в энергонезависимую память трехфазных счетчиков электрической энергии Квант СТ3.01-D, Квант СТ3.02-D, Квант СТ3.01-С и иных счетчиков электрической энергии аналогичного функционала.

Исключительное право на встроенное программное обеспечение принадлежит заводу-изготовителю. Использование встроенного программного обеспечения конечными пользователями осуществляется безвозмездно на условиях открытой лицензии.

Конфигурационное программное обеспечение «Конфигуратор КВАНТ» доступно для скачивания по ссылке.

Запись в Едином реестре российских программ для электронных вычислительных машин и баз данных №15631 Свидетельство о государственной регистрации программы для ЭВМ на КВАНТ СТ3 pdf, 577.69 КБ. Руководство пользователя конфигуратор КВАНТ pdf, 1.12 МБ.
