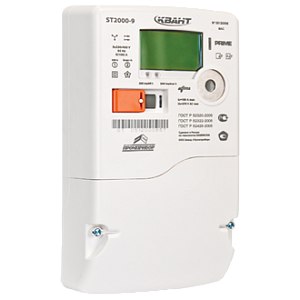

Трёхфазные счётчики электроэнергии ST2000-9
Счётчики статические трёхфазные активной и реактивной электрической энергии ST 2000-9 непосредственного и трансформаторного включения предназначены для измерения и учёта активной и реактивной электрической энергии в трёхфазных четырехпроводных сетях переменного тока промышленной частоты в прямом и обратном направлениях в многотарифном режиме. Счётчики могут использоваться в составе АИИС КУЭ.
Нормативно-правовое обеспечение
- Соответствует ГОСТ Р 52320-2005.
- Соответствует ГОСТ Р 52322-2005.
- Соответствует ГОСТ Р 52425-2005.
- Сертифицирован и внесен в Государственный реестр средств измерений РФ №52960-13.
Функции
- Измерение импортируемой и экспортируемой активной энергии.
- Измерение импортируемой и экспортируемой реактивной энергии.
- Профиль мощности получасовой, глубина хранения до 132 суток.
- Профиль энергии (показания, зафиксированные на 0 часов), глубина хранения до 132 суток.
- Показания по тарифам на начало месяца, глубина хранения 1 год.
- Измерение параметров электросети:
- мгновенное напряжение.
- мгновенное значение тока.
- мгновенное значение активной импортируемой мощности (Вт).
- мгновенное значение мощности (Вт): P (среднее значение за время интеграции).
- мгновенное значение фиксируемой энергии (ВА).
- S (среднее значение за время интеграции).
- мгновенное значение реактивной энергии (вар).
- Q. (среднее значение за время интегра
- Журналы событий (250 записей на журнал):
- включений/отключения.
- переводов времени.
- параметрирования.
- провалов напряжения и перенапряжений.
- несанкционированного доступа (в том числе вскрытие крышки счетчика, наличие тока без напряжения, воздействие электромагнитным полем).
- Регистрация максимумов активной мощности.
Госреестр СИ: №52960-13
Счётчик является трёхфазным, универсальным трансформаторного или непосредственного включения (в зависимости от варианта исполнения) и предназначен для измерения активной и реактивной электрической энергии, активной, реактивной мощности, частоты напряжения, коэффициентов активной и реактивной мощностей, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока в трёхфазных четырёхпроводных цепях переменного тока и организации многотарифного учёта электроэнергии.
Особенности
- Управление 6 тарифами по трём вариантам договоров одновременно.
- Несколько профилей энергии и параметров сети.
- Управление нагрузкой по команде с ЦСОД и тарифным уставкам.
- Открытый протокол обмена DLMS COSEM: передача информации по электросетям, в соответствии со стандартом PRIME (PRIME Alliance).
- К счётчику можно подключить дополнительные интерфейсы (Опционально).
- Графический ЖК-дисплей для отображения энергопотребления и данных измерения.
Технические характеристики
- Класс точности по активной энергии — 0,5S(1).
- Класс точности по реактивной энергии — 1 (2).
- Число тарифов — 6.
- Частота измерительной сети, Гц — 50 ± 2,5.
- Номинальное напряжение, В — 230V/400V (127V/320V).
- Базовый(максимальный) ток, А — 5 (10) (5(100)).
- Стартовый ток, А — 0,02.
- Потребляемая мощность каждой параллельной цепи, не более, В*А (Вт) — 2 (10).
- Полная потребляемая мощность каждой последовательной цепи, не более В*А — 4,0.
- Передаточное число импульсно-телеметрического выхода, имп./кВт*ч, имп./квар*ч — 2000 (5000).
- Диапазон рабочих температур, с электронным от счетным устройством, ˚C — от -40 до +70.
- Габаритные размеры, не более, мм — 174 x 298 x 80.
- Масса, не более, кг — 2.
Характеристики надёжности
- Минимальная наработка на отказ — 140 000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 3 года с даты выпуска.
Условные обозначения
ST 2000-9-5(10)-0,5S/1-R P B I M Z
При отсутствии опции отсутствует и соответствующий символ в условном обозначении. Пример записи модификации:
ST2000-9-5(10)-0,5S/1-R2PBMZ — Счётчик электроэнергии многофункциональный трехфазный с номинальным током 5 А, максимальным током 10 А с дополнительным:
ST2000-9-5(100)-0,5S/1-PBM — Счётчик электроэнергии многофункциональный трехфазный с номинальным током 5 А, максимальным током 100 А с дополнительным:
| ST2000-9 | Наименование |
|---|---|
| 5(10) |
Номинальный ток (Максимальный ток):
5(10) 5(100) |
| 0,5S/1 |
Класс точности Активной/Реактивной Энергии:0,5S/1 1/2(Длямодификаций счетчиков прямого включения) |
| -R |
Наличие интерфейса RS-485:
R - Один интерфейс R2 – Два интерфейса |
| P | Наличие интерфейса PLC |
| B | Наличие реле управление нагрузкой |
| I | Наличие импульсного входа |
| M | Наличие интерфейса M-Bus |
| Z | Наличие интерфейса ZigBee |
При отсутствии опции отсутствует и соответствующий символ в условном обозначении. Пример записи модификации:
ST2000-9-5(10)-0,5S/1-R2PBMZ — Счётчик электроэнергии многофункциональный трехфазный с номинальным током 5 А, максимальным током 10 А с дополнительным:
- Двумя модулями интерфейса RS-485.
- Модулем интерфейса PLC.
- Модулем управления нагрузкой.
- Модулем M-Bus.
- Модулем интерфейса ZigBee.
ST2000-9-5(100)-0,5S/1-PBM — Счётчик электроэнергии многофункциональный трехфазный с номинальным током 5 А, максимальным током 100 А с дополнительным:
- Модулем интерфейса PLC.
- Модулем управления нагрузкой.
- Модулем M-Bus.

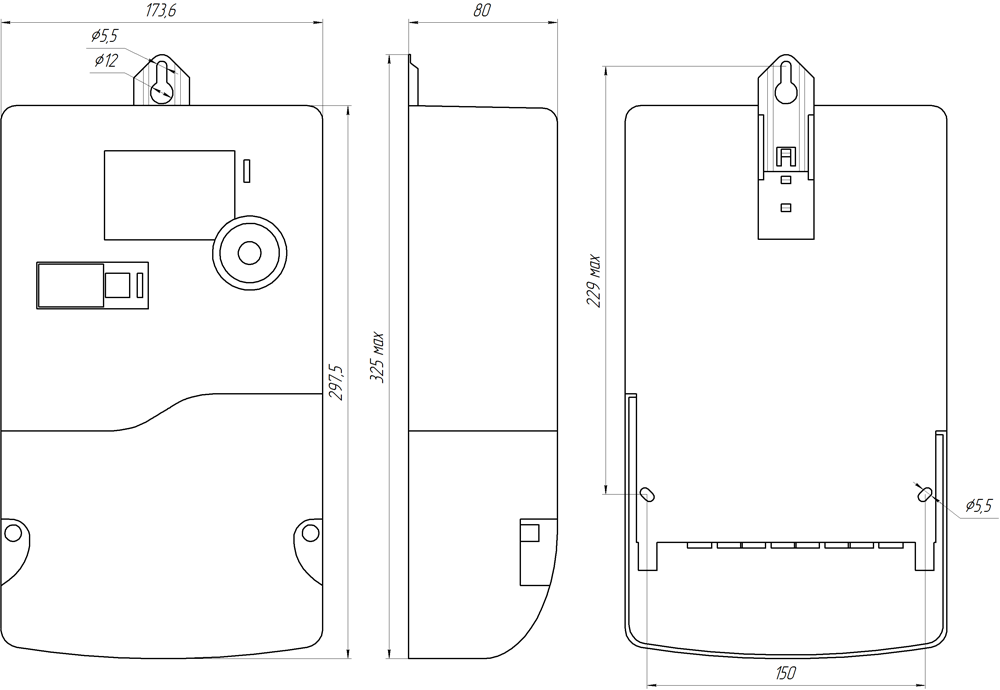

Габаритные размеры
Габаритные размеры
Документация на оборудование
Сертификат соответствия
pdf, 284.88 КБ.
Свидетельство об утверждении типа средств измерений
pdf, 1.67 МБ.
Описание типа средств измерений
pdf, 1.59 МБ.
Методика поверки ВЛСТ 413.00.000 МП
pdf, 992.73 КБ.
Формуляр ВЛСТ 413.00.000 ФО
pdf, 647.76 КБ.
Руководство по эксплуатации ВЛСТ 413.00.000 РЭ
pdf, 2.7 МБ.
