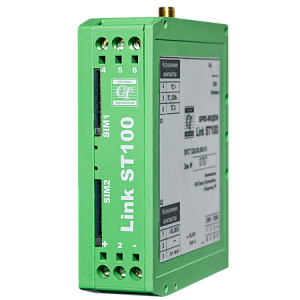

GPRS-формирователь Link ST100
GPRS-формирователь Link ST100
Link ST100 предназначен для использования в качестве устройства приёма-передачи данных в АИИС КУЭ, АСДУ, системах телемеханики и других.
GPRS-формирователь Link ST100 предназначен для организации сбора данных об учёте энергоресурсов со средств измерений, а также для контроля за состоянием удалённого объекта автоматизации (телесигнализация) и управления им (телеуправление), посредством удалённого радиодоступа через сеть подвижной радиотелефонной связи стандарта GSM-900/1800.
Функции
- Прием различной информации с соответствующих вычислителей, корректоров, расходомеров, счетчиков, устройств сбора и передачи данных (УСПД) или других средств измерений.
- Передача полученной информации на верхний уровень АИИС по радиотелефонной связи стандарта GSM в режиме пакетной передачи данных с использованием технологий GPRS или 3G, в режиме канальной передачи данных с использованием технологии CSD (модемное соединение, соединение CSD доступно только в режиме 2G).
- Конфигурирование (параметрирование) с помощью прикладного программного обеспечения дистанционно через сеть GSM или локально через интерфейсы RS-485, RS-232, RS-422 либо Ethernet (в зависимости от модификации модема).
- Возобновление собственной работы после восстановления питания.
- Защита от несанкционированного доступа, обеспеченной путем использования паролей.
- Питание интерфейса связи счетчиков (только в модификациях ВЛСТ 328.00.000-02, ВЛСТ 328.00.000-03, ВЛСТ 328.00.000-04 и ВЛСТ 328.00.000-05).
- Регистрация изменения состояния удаленного объекта по каналам телесигнализации (только в модификациях ВЛСТ 328.00.000-01, ВЛСТ 328.00.000-02, ВЛСТ 328.00.000-04 и ВЛСТ 328.00.000-05).
Наряду с функциями учёта обеспечивается возможность контроля состояния объекта автоматизации и контроля положения коммутационных аппаратов.
При этом есть возможность расширить количество дискретных входов за счет применения контроллеров ввода-вывода дискретных сигналов ST410:
- модульность конструкции и более гибкие условия монтажа в условиях ограниченного пространства на объектах.
- расширенный температурный диапазон – для обеспечения безотказной работы в сложных климатических условиях.
Технические характеристики
- Поддержка до 2-х SIM-карт.
- Тип антенны: выносная.
- Напряжение электропитания: =10–30 В.
- Потребляемая мощность: не более 10 В•А.
- Температурный диапазон: от минус 40 до плюс 60 °С.
- Корпус: пластиковый, габариты 87х23х95 мм, IP30 по ГОСТ 14254-96.
- Электромагнитная совместимость: по ГОСТ Р 51317.6.5-2006, степень жёсткости испытаний: СЖ3.
- Программный и аппаратный охранный таймер.
- Защита от несанкционированного доступа.
- Питание интерфейса связи счетчиков напряжением 5 В и током 100 мА (только в модификации ВЛСТ 328.00.000-02).
Интерфейсы последовательной связи
- RS-485, RS-232 и RS-422.
- Ethernet 10/100.
Каналы «ТС»
- К каналам телесигнализации подключаются датчики типа «сухой контакт», напряжение питания каналов «ТС»: 10-30 В – схема подключения «с общим плюсом» (нет гальванической изоляции от входа питания модема).
- Ток, обозначающий срабатывания каналов «ТС»: не менее 3 мА.
- Максимальная частота смены состояний каналов «ТС», регистрируемая модемом: 3 Гц.
- Все сигналы о срабатывании датчиков модема регистрирует в журнале событий.
- Рабочий диапазон температур - от -40 до +60 °С.
- Относительная влажность воздуха - до 98 % при +35° С.
- Средняя наработка на отказ - 120 000 ч.
- Коэффициент технического использования, не менее - 0,97.
- Средний срок службы - 15 лет.
*только в модификациях ВЛСТ 328.00.000-01, ВЛСТ 328.00.000-02, ВЛСТ 328.00.000-04 и ВЛСТ 328.00.000-05.
Характеристики надёжности
GPRS- формирователь Link ST100
| Наименование | Количество интерфейсов последовательной связи, шт. | Количество SIM-карт | Наличие Ethernet | Количество ТС | ||
|---|---|---|---|---|---|---|
| RS-485 | RS-232 | RS-422 | ||||
| GPRS- формирователь Link ST100 ВЛСТ 328.00.000-00 | 1 | 1 | нет | 0 | ||
| GPRS- формирователь Link ST100 ВЛСТ 328.00.000-01 | 2 | 2 | нет | 2 | ||
| GPRS- формирователь Link ST100 ВЛСТ 328.00.000-02 | 1 | 2 | да | 2 | ||
| GPRS- формирователь Link ST100 ВЛСТ 328.00.000-03 | 1 | 1 | нет | 0 | ||
| GPRS- формирователь Link ST100 ВЛСТ 328.00.000-04 | 1 | 1 | 2 | нет | 2 | |
| GPRS- формирователь Link ST100 ВЛСТ 328.00.000-05 | 1 | 2 | да | 2 | ||
| GPRS- формирователь Link ST100 ВЛСТ 328.00.000-06 | 0 | 1 | 1 | нет | 0 | |
Документация на оборудование
Декларация о соответствии Link ST100
pdf, 630.85 КБ.
Паспорт Link ST100
pdf, 784.75 КБ.
Руководство по эксплуатации Link ST100
pdf, 1.33 МБ.
Руководство оператора СИКОН ТС65, SDM-TC65, GPRS-модем Link ST100
pdf, 809.39 КБ.
Паспорт антенна GSM с кронштейном (10дБи, 10м)
pdf, 209.57 КБ.
Паспорт антенна GSM на магнитном основании (9дБи)
pdf, 185.12 КБ.
Паспорт антенна GSM на клеевом основании (2дБи)
pdf, 195.53 КБ.
