Интеллектуальный контроллер SM160-02М

Интеллектуальный контроллер SM160-02М для сбора, обработки, хранения, преобразования и обмена информацией с серверами сбора. Соответствует ПП РФ №890 от 19.06.2020, СТО 34.01-5.1-010-2021.
Выпускается с встроенным сертифицированным программно-аппаратным СКЗИ «IT SM» версия 1.0 Исполнение 2
918
2457

Многофункциональный «Интеллектуальный контроллер SM160-02М» является центром построения систем учёта, диспетчеризации и телемеханики: АИИС КУЭ, АИИС ТУЭ, ИСУЭ, АСУ ТП, АСУНО, ПТК «Пирамида».


Нормативно-правовое обеспечение


Особенности

  • Низкая стоимость решения.
  • Возможность совмещения функций учёта электроэнергии, мониторинга и управления объектом автоматизации.
  • Поддержка всех основных типов приборов учёта различных производителей.
  • Возможность постепенного наращивания системы без необходимости перепроектирования и дублирования оборудования.
  • Компактность — малые габариты управляющего контроллера, простота и удобство в размещении на объекте.

Функции

  • Автоматизированный сбор данных с приборов учёта энергоресурсов: показания суммарные и по тарифам, часовые профили энергии, события и т.д.
  • Передача данных с уровня объекта в несколько направлений ИВК ВУ АСКУЭ и АСДУ по стандартным протоколам.
  • Ввод телесигнализации и телеизмерений (напряжение, ток, частота и т.п.) с многофункциональных электросчётчиков, цифровых измерителей, терминалов РЗА по интерфейсу RS-485.
  • Наличие встроенных входов типа «сухой контакт» с возможностью расширения – телесигнализации, телеуправления и телеизмерения (ТС, ТУ, ТИ).
  • Трансляция данных с подчинённых контроллеров и измерительных преобразователей, ведение краткосрочных архивов по телеметрическим данным.
  • Режим передачи информации в ИВК ВУ и АСДУ по запросу, по расписанию или спорадически по событию.
  • Удалённое конфигурирование по каналам связи стандарта GSM (CSD/GPRS) и Ethernet (TCP/IP).
  • Защита от несанкционированного доступа путём использования паролей.
  • Защита от зацикливаний, самостоятельная инициализация при возобновлении питания.
  • Обеспечение автоматического поиска приборов учёта и включение в схему опроса.
  • Синхронизация времени подчинённым контроллерам и измерительным преобразователям.
  • Функционирование встроенного WEB-сервера.
  • Самодиагностика с записью событий в журнале событий.

Технические характеристики

  • Встроенный GSM/GPRS модуль, поддержка установки двух SIM-карт (основная и резервная).
  • Поддержка стандартных протоколов обмена:
    • СПОДЭС.
    • МЭК 60870-5-101, МЭК 60870-5-104, МЭК 60870-5-103.
    • МЭК 61850-8-1, МЭК 62056 (DLMS/COSEM).
    • Modbus/TCP, Modbus/RTU.
    • FTP, XML, SNMP.
  • Интерфейсы:
    • 1(2) × LAN Ethernet 100Base-T, TCP/IP.
    • 1 × USB host.
    • 1хRS-232.
    • 4 × RS-485.
    • Наличие дискретных входов (ТС, ТИ).
  • Монтаж на DIN-рейку.
  • Установка в шкаф, доукомплектование системой бесперебойного питания и системой обогрева.
  • Доукомплектование блоками расширения для ввода дополнительных сигналов ТС, аналоговых телеизмерений и выдачи сигналов ТУ.
  • Напряжение постоянного тока: 10...30 В.
  • Потребляемая мощность не превышает: 15 В×А.

Характеристики надёжности

  • Рабочий диапазон температур от -40 до +70° С.
  • Минимальная наработка на отказ - 120 000 часов.
  • Межповерочный интервал – 10 лет.
  • Средний срок службы – 30 лет.

Интеллектуальный контроллер SM160-02М

Наименование Описание
Контроллер SM160-02М ВЛСТ 340.00.000-02М/100Д Опрашиваемых приборов учёта – 100 шт.
Контроллер SM160-02М ВЛСТ 340.00.000-02М/150Д Опрашиваемых приборов учёта – 150 шт.
Контроллер SM160-02М ВЛСТ 340.00.000-02М/250Д Опрашиваемых приборов учёта – 250 шт.
Контроллер SM160-02М ВЛСТ 340.00.000-02М/350Д Опрашиваемых приборов учёта – 350 шт.
Контроллер SM160-02М ВЛСТ 340.00.000-02М/500Д Опрашиваемых приборов учёта – 500 шт.
Контроллер SM160-02М ВЛСТ 340.00.000-02М/1000Д Опрашиваемых приборов учёта – 1000 шт.
Контроллер SM160-02М ВЛСТ 340.00.000-02М/2048Д Опрашиваемых приборов учёта – 2048 шт.

Интеллектуальный контроллер SM160-02М с встроенным программно-аппаратным СКЗИ «IT SM» версия 1.0 Исполнения 2

Наименование Описание
Контроллер SM160-02М ВЛСТ 340.00.000-02М/100Д с СКЗИ IT SM (исп.2) Опрашиваемых приборов учёта – 100 шт.
Контроллер SM160-02М ВЛСТ 340.00.000-02М/150Д с СКЗИ IT SM (исп.2) Опрашиваемых приборов учёта – 150 шт.
Контроллер SM160-02М ВЛСТ 340.00.000-02М/250Д с СКЗИ IT SM (исп.2) Опрашиваемых приборов учёта – 250 шт.
Контроллер SM160-02М ВЛСТ 340.00.000-02М/350Д с СКЗИ IT SM (исп.2) Опрашиваемых приборов учёта – 350 шт.
Контроллер SM160-02М ВЛСТ 340.00.000-02М/500Д с СКЗИ IT SM (исп.2) Опрашиваемых приборов учёта – 500 шт.

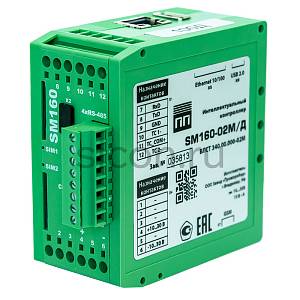

Внешний вид контроллера SM160-02М
Внешний вид контроллера SM160-02М
Внешний вид контроллера SM160-02М pdf, 125.92 КБ.

Документация на оборудование

№ 71337-18 в госреестре ФГИС "АРШИН" Описание типа средств измерения SM160-02M Методика поверки SM160-02М Декларация о соответствии SM160-02М pdf, 506.15 КБ. Заключение о подтверждении производства продукции на территории РФ pdf, 621.07 КБ. Заключение аттестационной комиссии ПАО Россети на SM160-02M pdf, 278.88 КБ. Формуляр SM160-02M pdf, 380.75 КБ. Руководство по эксплуатации SM160-02M pdf, 2.95 МБ. Патент на промышленный образец для SM160-02М pdf, 1.09 МБ. Сертификат об утверждении типа СИ SM160-02M pdf, 295.75 КБ. Сертификат о признании утверждения типа СИ SM160-02M в Кыргызской Республике pdf, 1.3 МБ.

Программное обеспечение

Встроенное программное обеспечение (ВПО) интеллектуального контроллера SM160-02M включено в Реестр российского ПО (приказ Минцифры России № 162 от 07.04.2020 г.).

Исключительное право на встроенное программное обеспечение принадлежит ООО «АСТЭК» и приобретается заводом-изготовителем по лицензионному договору. Использование встроенного программного обеспечения конечными пользователями осуществляется безвозмездно на условиях открытой лицензии.

ВПО устанавливается в контроллер на заводе-изготовителе и не требует дополнительных действий по инсталляции.

Управление производится через конфигурационное программное обеспечение, которое доступно для скачивания по ссылке.

Руководство оператора SM160-02М pdf, 1.64 МБ. Свидетельство о гос. регистрации программы для ЭВМ pdf, 173.13 КБ.

Документация на антенны

Паспорт антенна GSM на клеевом основании (2дБи) pdf, 195.53 КБ. Паспорт антенна GSM на магнитном основании (9дБи) pdf, 185.12 КБ. Паспорт антенна GSM с кронштейном (10дБи, 3м) pdf, 143.22 КБ. Паспорт антенна GSM с кронштейном (10дБи, 10м) pdf, 209.57 КБ.

Интеллектуальный контроллер SM160-02М с встроенным программно-аппаратным СКЗИ «IT SM» версия 1.0 Исполнение 2

  • Имеет выписку из положительного заключения ФСБ России по результатам экспертизы материалов по оценке корректности встраивания криптографической защиты информации «IT SM» версия 1.0 Исполнение 2» в изделие «Интеллектуальный контроллер SM160-02М», реквизиты Заключения № 149/3/2/22433 от 29 декабря 2023 г.
  • Удовлетворяет «Требованиям к средствам криптографической защиты информации, предназначенным для защиты информации, не содержащей сведений, составляющих гос. тайну» по классу КС3 и может использоваться за пределами контролируемой зоны.
  • Удовлетворяет «Требованиям к средствам электронной подписи», утверждённым Приказом ФСБ России от 27.12.2011 г. № 796 по классу КС3 при выполнении операций: создание ключа проверки ЭП, создание ЭП, проверка ЭП для пользовательских данных (в режиме автоматического создания и проверки ЭП).
  • Имеет подтверждение возможности использования контроллера SM160-02М со встроенным СКЗИ «IT SM» версия 1.0 Исполнение 2 при построении защищенных ИСУЭ, соответствующих требованиям Постановления Правительства РФ от 19 июня 2020 г. N 890 «О порядке предоставления доступа к минимальному набору функций интеллектуальных систем учёта электрической энергии (мощности)».

Схема построения ИСУЭ с СКЗИ

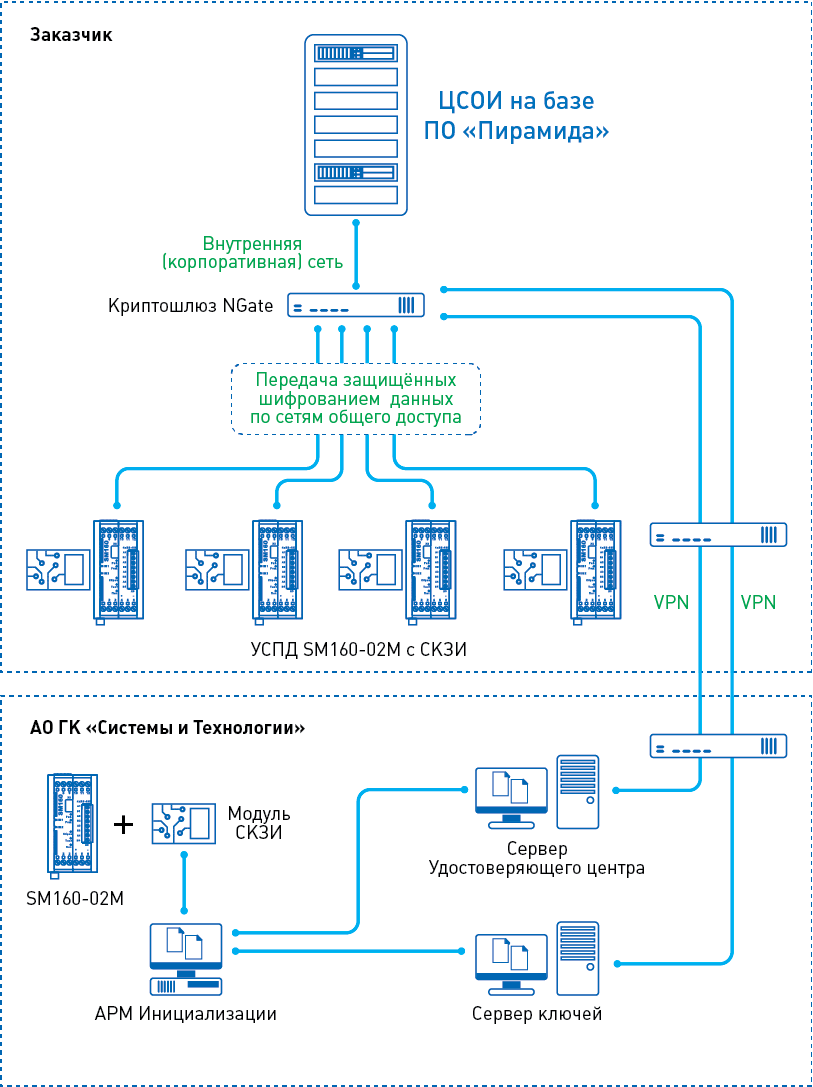

Схема построения ИСУЭ при отсутствии у заказчика серверов УЦ и Ключей

Описание

АО ГК «Системы и Технологии» проводит следующие работы:

  • Инициализация ключей модуля СКЗИ.
  • Получение сертификатов модуля СКЗИ.
  • Получение сертификатов УЦ и сервера Ключей.
  • Установка модуля СКЗИ в контроллер.
  • Проверка контроллера с установленным модулем СКЗИ.

Заказчику передаётся комплект:

  • Контроллер с установленным модулем СКЗИ.
  • Сертификаты модулей СКЗИ.
  • Сертификаты УЦ.

Внедрение на объекте заказчика требует:

  • Приобрести криптошлюза КриптоПро NGate.
  • После монтажа на объекте выполнить настройку подключения УСПД к корпоративной сети заказчика. Настройка производится аналогично настройке УСПД без СКЗИ – точка доступа, имя пользователя, пароль.
  • Установить на криптошлюз КриптоПро NGate сертификаты УЦ и модулей СКЗИ.
  • Произвести настройку контроллеров в ПО «Пирамида» по общей схеме подключения контроллеров, отличие только в маршрутизации – маршрут не на прямую к контроллеру, а через IP адрес криптошлюза КриптоПро NGate.

В процессе эксплуатации требуется периодическое обновление ключей модуля СКЗИ. Обновление производится удалённо, без необходимости выезда на объект к контроллеру. Во время этих работ необходимо обеспечить доступ от сервера УЦ и сервера Ключей с помощью защищенного канала (например, ViPNet).
