Однофазные счётчики электроэнергии ST1000-7
Счётчики статические однофазные активной и реактивной электрической энергии ST 1000-7 непосредственного включения предназначены для измерения и учёта активной и реактивной электрической энергии в однофазных двухпроводных сетях переменного тока промышленной частоты в многотарифном режиме. Счётчики могут использоваться в составе автоматизированных систему учета и управления.
Нормативно-правовое обеспечение
- Соответствует ГОСТ 31818.11-2012.
- Соответствует ГОСТ 31819.23-2012.
- Сертифицирован и внесен в Государственный реестр средств измерений РФ №61236-15.
Функции
- Измерение текущего времени и даты.
- Измерение количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам.
- Измерение количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток начало месяца.
- Измерение профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут).
- Измерение количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут.
- Измерение параметров электросети:
- фазное напряжение.
- положительное и отрицательное отклонение.
- фазный ток.
- ток нейтрали (опционально).
- частота сети.
- отклонение частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S).
- активная мгновенная мощность.
- реактивная мгновенная мощность.
- коэффициент мощности.
- Журналы событий:
- Перезагрузок.
- Самодиагностики.
- Попыток несанкционированного доступа.
- Изменения конфигурации, изменения данных.
- Изменения времени и даты.
- Включений или отключений питания.
- Выходов параметров качества электрической сети за заданные пределы.
- Значений положительного и отрицательного отклонений напряжения.
- Количества отключений встроенного контактора с фиксацией значений силы тока и коэффициента мощности перед отключением.
Особенности
- В качестве датчика тока используется шунт.
- Дистанционное управление нагрузкой;.
- Функция ограничения мощности.
- Резервируемые интерфейсы передачи данных RS485, ZigBee, PLC, RF433.
- Самоорганизующаяся сеть (MESH).
- Оптопорт для локальной настройки и проверки счетчика.
- Нечуствительность к воздействию магнитного поля.
- Датчик магнитного поля с фиксацией в журнале событий и возможностью отключения абонента.
- Электронные пломбы на вскрытие клеммной крышки счетчика и вскрытие корпуса.
- Измерение активной и реактивной энергии в двух направлениях (прием и отдача) и по модулю.
- Метрологически аттестованные измерения параметров качества сети.
- Глубина хранения профиля нагрузки с 30-ти минутным интервалом – 128 суток.
- Ведения «журналов событий» с привязкой ко времени - 1000 записей.
- Число поддерживаемых счетчиком тарифов – 4 (48 зон суточного графика тарификации для каждого типа дня для 12 месяцев; до 45 специальных дней).
- Функция плавной коррекции времени.
Технические характеристики
- Номинальное фазное напряжение Uном, В — 220, 230.
- Базовый ток Iб, А — 5; 10.
- Максимальный ток Iмакс, А — 50; 60; 80; 100.
- Диапазон входных сигналов:
- сила тока — 0,05Iб…Iмакс.
- напряжение — (0,75…1,2) Uном.
- коэффициент мощности — 0,8 (емкостная)…1,0…0,5 (индуктивная).
- Диапазон рабочих температур окружающего воздуха, °С — от минус 40 до 70.
- Относительная влажность — до 98% при 25°С.
- Рабочий диапазон изменения частоты измерительной сети счетчика, Гц — 50 ± 7,5.
- Диапазон значений постоянной счетчика по активной электрической энергии, имп./(кВт∙ч) — от 800 до 3200.
- Диапазон значений постоянной счетчика по реактивной электрической энергии, имп./(квар∙ч) — от 800 до 3200.
- Пределы основной абсолютной погрешности часов, c/сут — ±0,5.
- Полная мощность, потребляемая каждой цепью тока — не более 0,3 В•А при базовом токе.
- Полная (активная) мощность, потребляемая каждой цепью напряжения — не более 10 В•А (2 Вт) при номинальном значении напряжения.
- Длительность хранения информации при отключении питания, не менее, лет — 30.
- МСрок службы батареи, не менее, лет — 16.
- Число тарифов, не менее — 4.
- Число временных зон, не менее — 12.
- Степень защиты от пыли и влаги по ГОСТ 14254-96 — IP51, IP64.
- Габаритные размеры (ДхШхВ), мм, не более:
- исполнение W — 201x118х74.
- исполнение W2 — 182x125x55.
- исполнение C — 240x165x77.
- исполнение D — 160x90x69.
- Масса, кг, не более:
- исполнение W — 1.
- исполнение W2 — 1.
- исполнение C — 1,5.
- исполнение D — 1.
Характеристики надёжности
- Минимальная наработка на отказ — 200 000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — не менее 30 лет.
Условные обозначения
ST1000-7-W-5(60)N-1/2-R P B In On Z U G
При отсутствии опции отсутствует и соответствующий символ в условном обозначении. Пример записи модификации:
ST1000-7-C-5(60)N-1/1-BZ — Счетчик электрической энергии однофазный для установки на опору с номинальным током 5 А, максимальным током 60 А, измерением тока нейтрали, реле управления нагрузкой и радио интерфейсом ZigBee.
| ST1000-7 | Наименование |
|---|---|
| -W |
Вариант исполнения
W – Установка на щиток W2 – Установка на щиток, модификация. 2 D – Установка на DIN-рейку С – установка на опору |
| -5(60) | Номинальный ток (Максимальный ток) – А |
| N | Измерение тока нейтрали |
| -1/2 |
Класс точности Активной/Реактивной энергии |
| -R |
Наличие интерфейса RS-485:
R - Один интерфейс R2 – Два интерфейса |
| P | Наличие интерфейса PLC |
| B | Наличие реле управление нагрузкой |
| In |
Наличие дискретного входа n – количество входов если более 1 |
| On |
Наличие дискретного выхода n – количество выходов если более 1 |
| Z |
Наличие радио интерфейса:
Z – ZigBee F – радиоинтерфейс 433 МГц |
| U |
Наличие резервного питания |
| G | Наличие встроенного GSM/GPRS модема |
При отсутствии опции отсутствует и соответствующий символ в условном обозначении. Пример записи модификации:
ST1000-7-C-5(60)N-1/1-BZ — Счетчик электрической энергии однофазный для установки на опору с номинальным током 5 А, максимальным током 60 А, измерением тока нейтрали, реле управления нагрузкой и радио интерфейсом ZigBee.

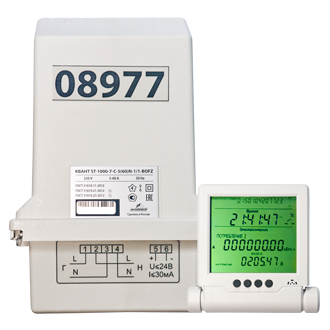

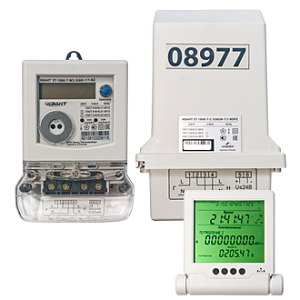

Общий вид счетчика в корпусе типа C с дистанционным индикаторным устройством
Общий вид счетчика в корпусе типа W2
Габаритные размеры счетчика в исполнении C

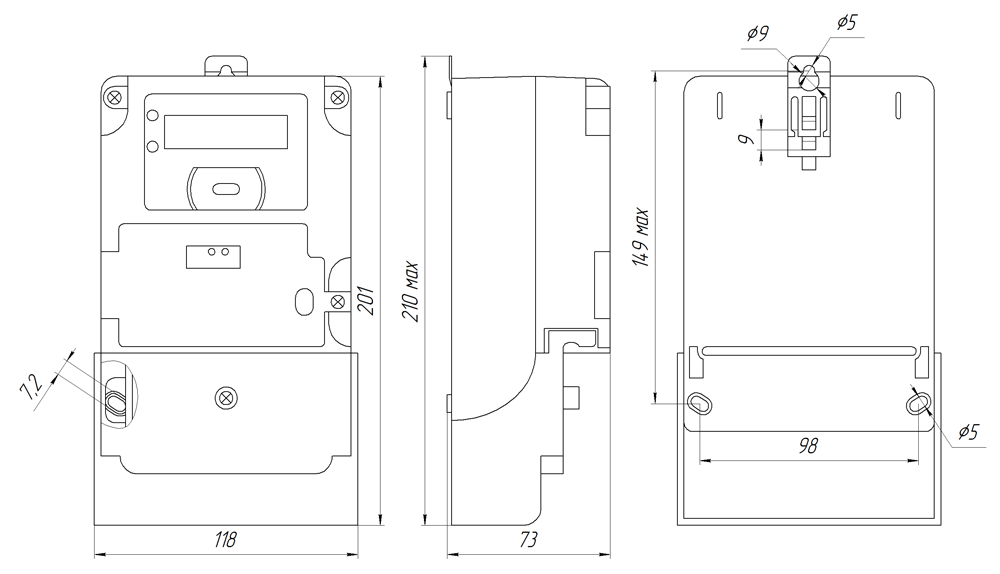

Габаритные размеры счетчика в исполнении W

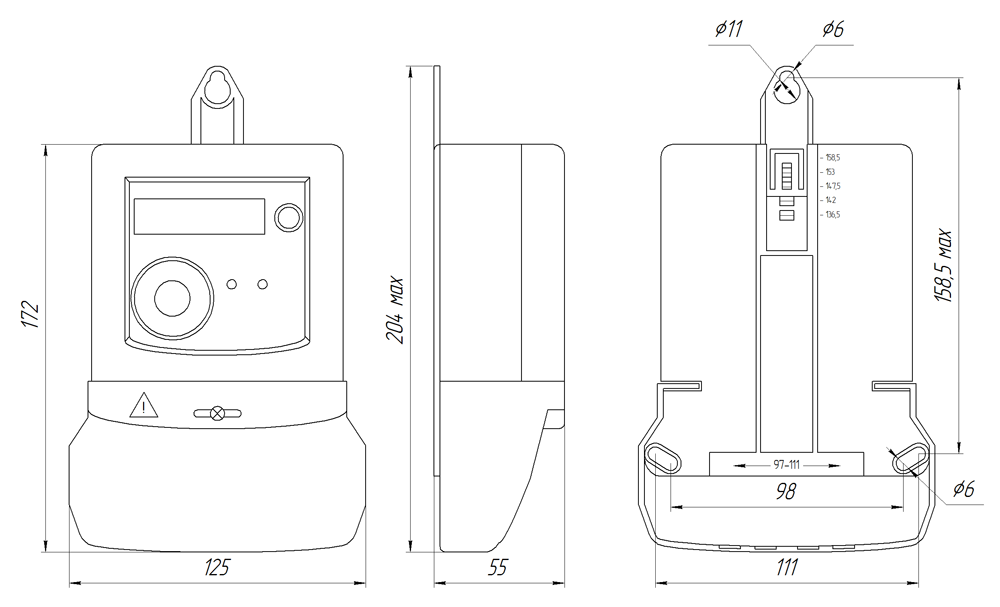

Габаритные размеры счетчика в исполнении W2

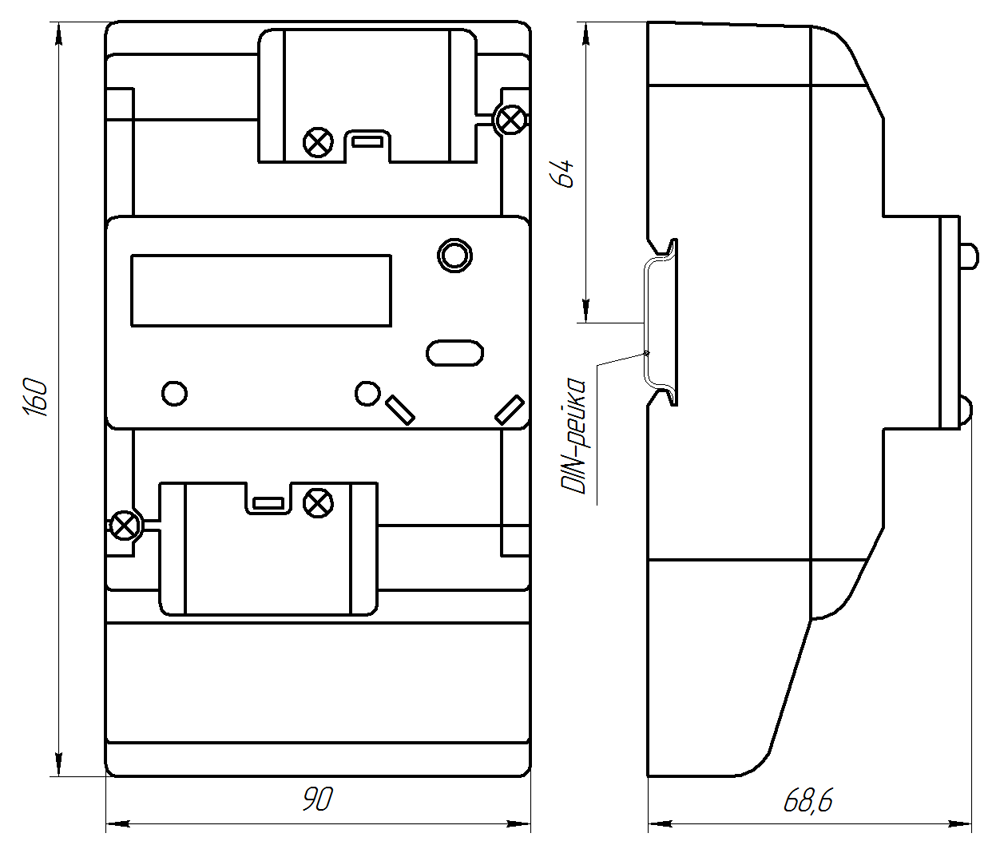

Габаритные размеры счетчика в исполнении D
Общий вид счетчика в корпусе типа C с дистанционным индикаторным устройством
Общий вид счетчика в корпусе типа W2
Габаритные размеры счетчика в исполнении C
Габаритные размеры счетчика в исполнении W
Габаритные размеры счетчика в исполнении W2
Габаритные размеры счетчика в исполнении D
Документация на оборудование

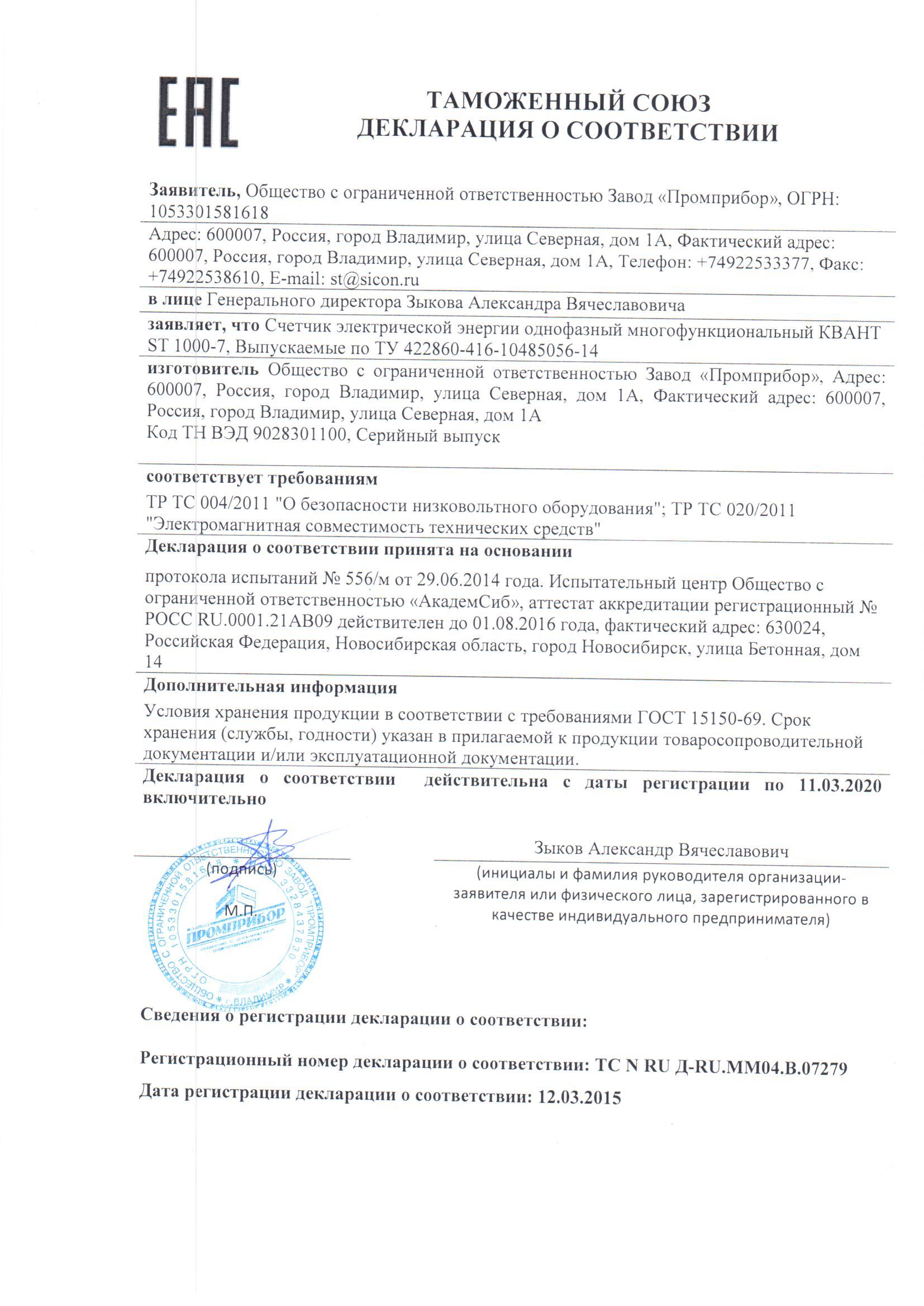

Сертификат соответствия
