Адаптеры питания
Адаптеры являются стационарным оборудованием и конструктивно выполнены в пластиковых корпусах, различных исполнений, предназначенных для установки на DIN-рейку 35 мм.
Функции
- Обеспечение электроснабжения нагрузки с одним входом электропитания от нескольких входов:
- путём объединения 2-х фаз для АП-01 ВЛСТ 346.00.000-05 и АП-01 ВЛСТ 346.00.000-06.
- Объединение нескольких фаз по ВЧ для построения PLC-сети для АП-01 ВЛСТ 346.00.000-05 и АП-01 ВЛСТ 346.00.000-06.
- Бесперебойное питание внешних устройств от свинцово-кислотных аккумуляторных батарей для АП-01 ВЛСТ 346.00.000-05 и АП-01 ВЛСТ 346.00.000-07, либо встроенных суперконденсаторных элементов питания для АП-02.
Технические характеристики
- Степень защиты корпуса IP20 согласно ГОСТ 14254-2015.
- Диапазон температур:
- для АП-01 всех модификаций: от минус 40 до плюс 60°С.
- для АП-02: от минус 20 до плюс 60°С (от минус 40 до плюс 60°С, с ограничением функционала в обслуживании встроенных АКБ).
- Относительная влажность воздуха при 30°C: до 90%.
| Исполнение адаптера питания |
Объединение фаз по ВЧ |
Обеспечение питания однофазной нагрузки | Наличие выходов DO |
Защита от пере напряжения по входу |
Параметры входов электропитания адаптеров | Параметры выходов для питания нагрузки | |||
|---|---|---|---|---|---|---|---|---|---|
| Uвх., В |
Pпот. собственная, не более, В·А |
Бесперебойное (функция ИБП) питание нагрузки | |||||||
| Uвых.ибп, В |
Pмакс. нагрузки, В·А |
Тип и ёмкость элементов | |||||||
|
АП-01 ВЛСТ 346.00.000-05 |
+ |
Объединение 2-х фаз ~230В |
- |
- |
Вход «Х1»: 2х ~230 Вход «Х2»: =27,5±0,1 |
10 (с зарядкой АКБ) |
=23,9…27,2 |
25 |
Внешние АКБ 1) 2х12 В (1х24 В), 1.1…7 Ач |
|
АП-01 ВЛСТ 346.00.000-06 |
2х ~230 |
1 |
- |
- |
- |
||||
|
АП-01 ВЛСТ 346.00.000-07 |
- |
- |
=27,5±0,1 |
10 (с зарядкой АКБ) |
=23,9…27,2 |
25 |
Внешние АКБ 1) 2х12 В (1х24 В), 1.1…7 Ач |
||
|
АП-02 ВЛСТ 347.00.000 |
+ |
=11,6…28 |
3 |
=10,8…11,3 |
min 0,3 max 20 |
Встроенные АКБ |
|||
1) Внешние АКБ в состав изделия не входят

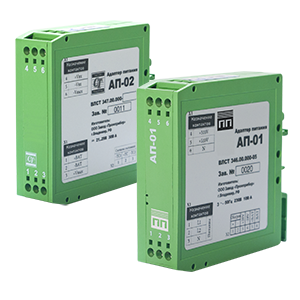

Внешний вид АП-01 ВЛСТ 346.00.000-05, -07
Внешний вид АП-01 ВЛСТ 346.00.000-06
Внешний вид АП-02 ВЛСТ 347.00.000
Внешний вид АП-01 ВЛСТ 346.00.000-05, -07
Внешний вид АП-01 ВЛСТ 346.00.000-06
Внешний вид АП-02 ВЛСТ 347.00.000
Внешний вид АП-01 ВЛСТ 346.00.000-05, -07
pdf, 44.53 КБ.
Внешний вид АП-01 ВЛСТ 346.00.000-06
pdf, 42.05 КБ.
Внешний вид АП-02 ВЛСТ 347.00.000
pdf, 71.11 КБ.
Документация на оборудование
Декларация о соответствии АП-01 - АП-07.02
pdf, 613.3 КБ.
Паспорт АП-01
pdf, 898.24 КБ.
Паспорт АП-02
pdf, 581.41 КБ.
